MULTI-COLOR-PAM Analizador de fluorescencia de clorofila de longitud de onda de excitación múltiple

MULTI-COLOR-PAM

WALZ

Nuevo

Tipo de Instrumento Fluorómetros de Clorofila
El instrumento mide: Clorofila

El MULTI-COLOR-PAM fluorómetro ofrece una gama de colores sin precedentes de luz de medición y actínicas incluyendo fuentes de luz blanca y roja lejana. Los diferentes colores permiten a los investigadores adaptar las condiciones de las mediciones de fluorescencia exactamente a las propiedades espectrales de la muestra.

Por lo tanto, el MULTI-COLOR-PAM fluorómetro abre el camino para estudiar muchos aspectos que dependen de la longitud de onda de la fotosíntesis que así el momento no han sido comúnmente accesibles.



El fluorómetro MULTI-COLOR-PAM está optimizado para la evaluación muy sensible de la fotosíntesis en suspensiones diluidas de algas, cianobacterias y cloroplastos. Además, el sistema de medición se puede configurar para estudiar la fotosíntesis hoja epidérmica y UV-A de cribado.

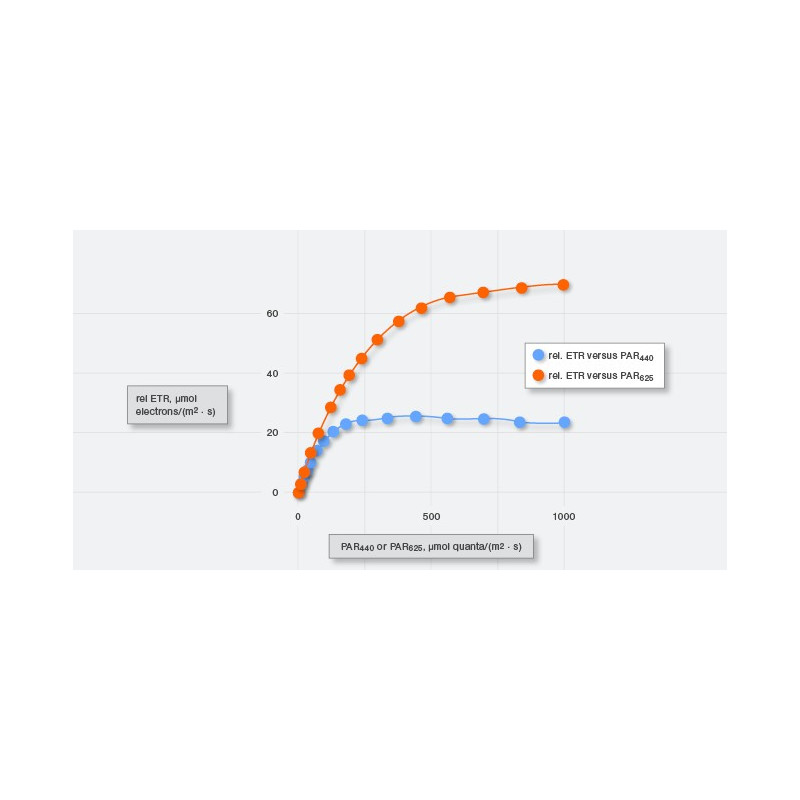

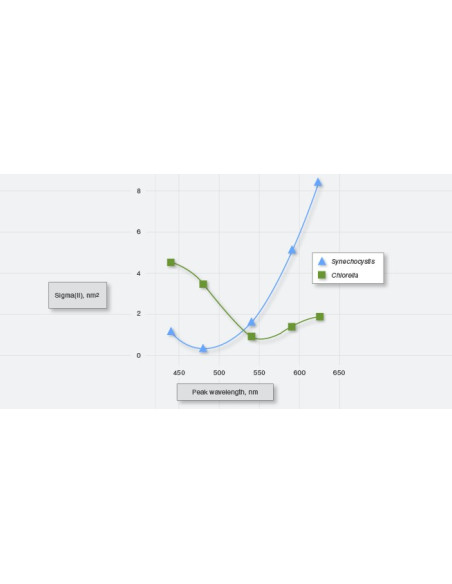

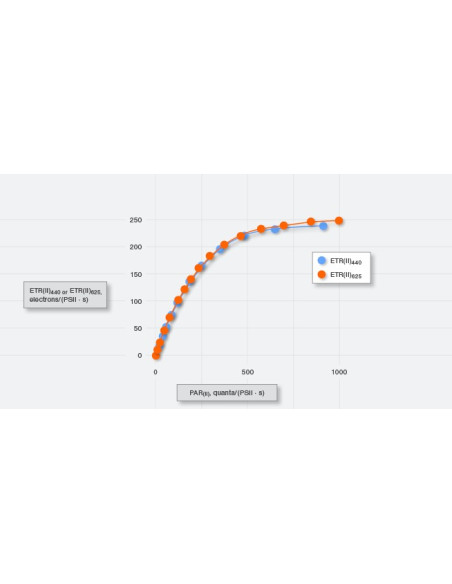

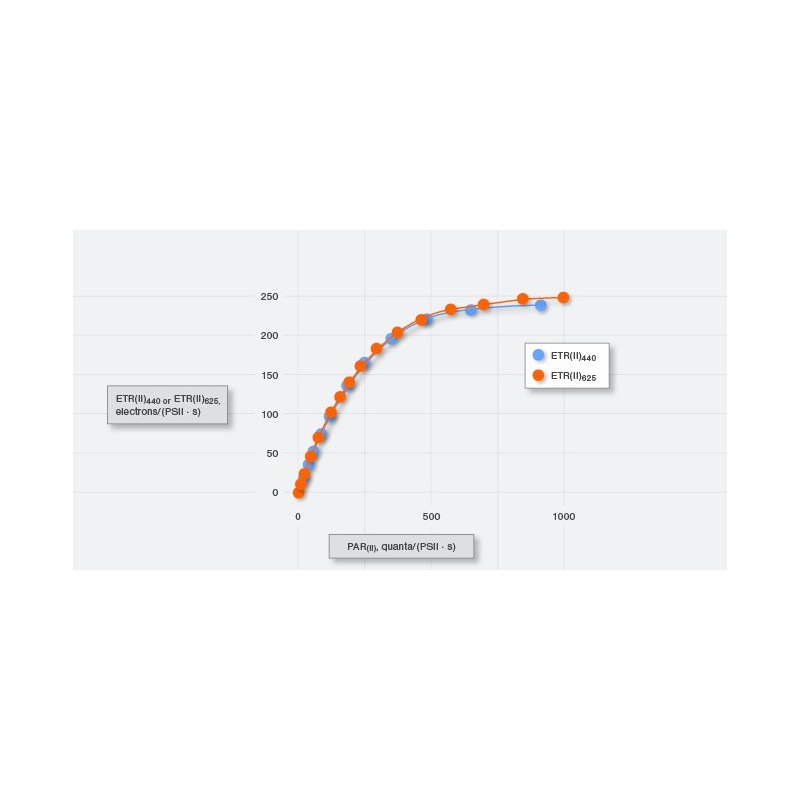

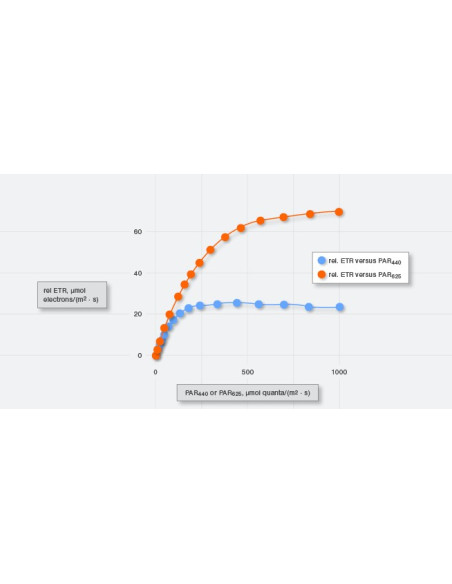

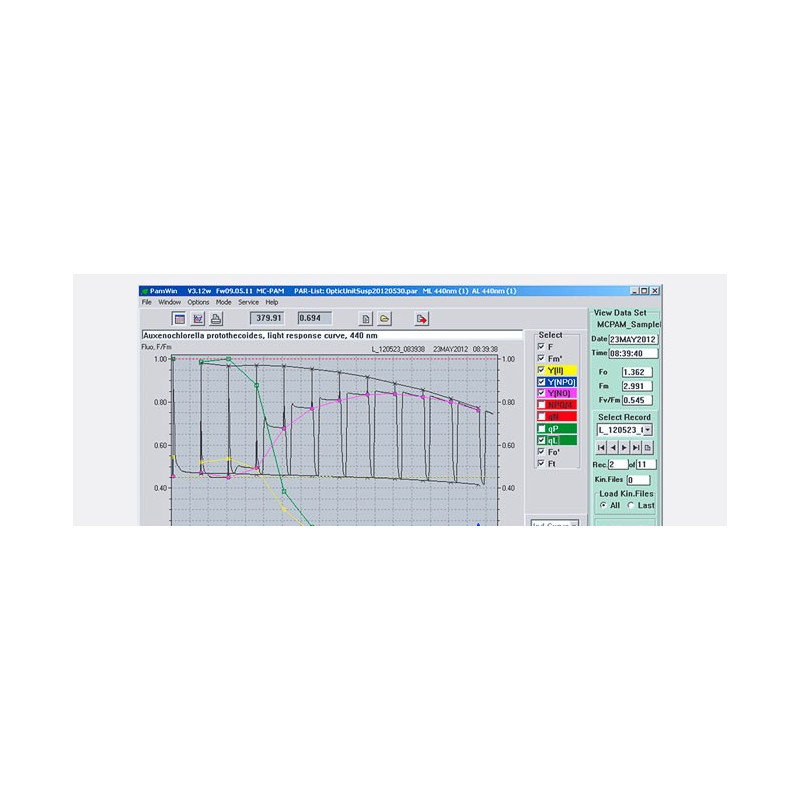

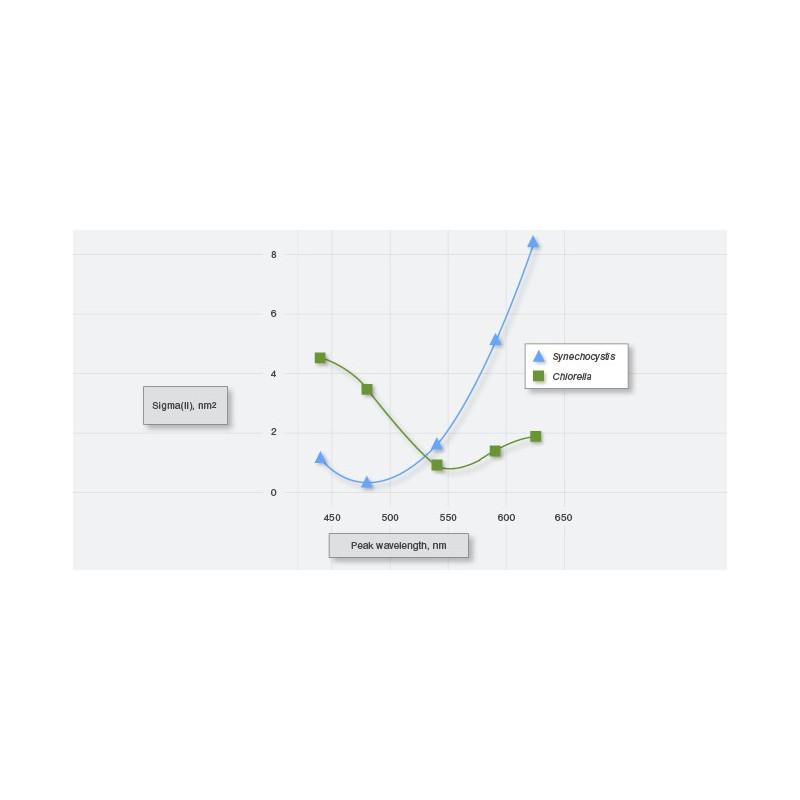

Análisis de los datos por el MULTI-COLOR-PAM fluorómetro incluye la opción de determinar la longitud de onda dependiente funcional PS absorción II sección, Sigma (II) λ, y las tasas de rotación absolutos PS II, ETR (II) λ. Además, el software de MULTI-COLOR-PAM proporciona un análisis de enfriamiento pulso de saturación estándar y métodos para el análisis de cambios de fluorescencia rápidos, incluyendo la cinética de aumento polifásicos y relajación oscuro de la fluorescencia con una resolución de tiempo de 10 ms.

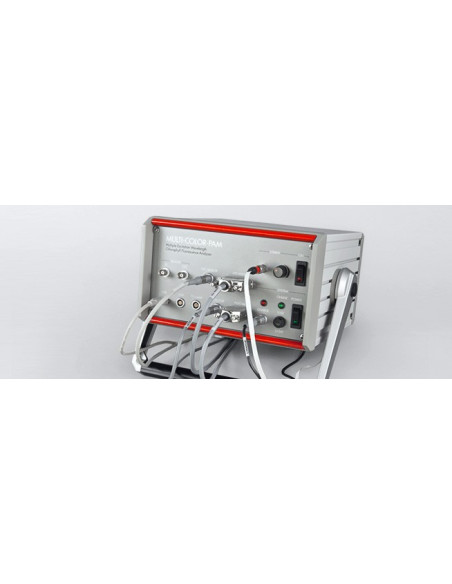

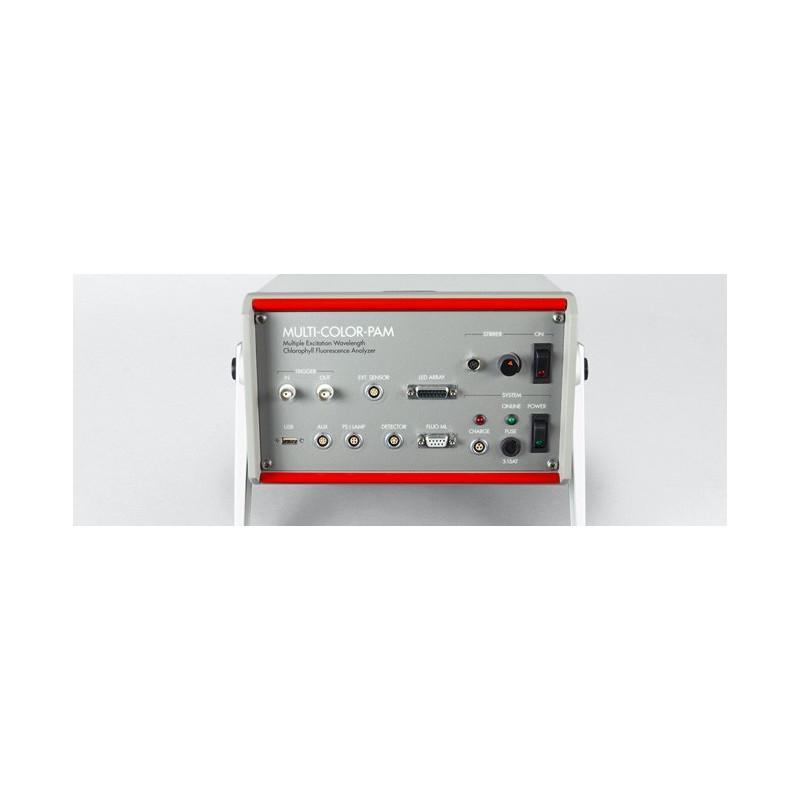

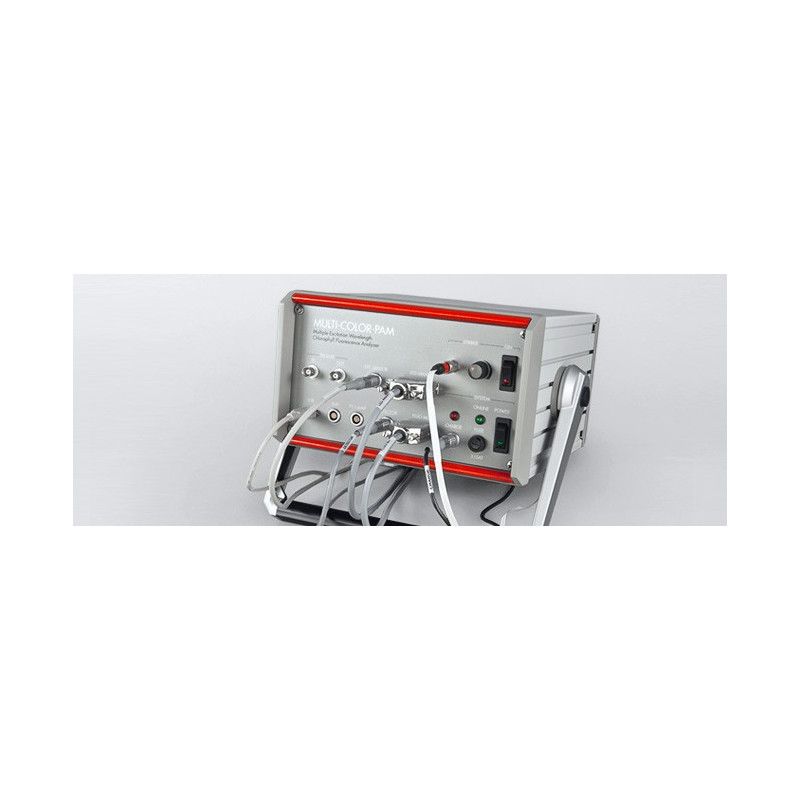

Power-and-Control-Unit MCP-C

General design: Microcontroller: 2 x AVR-RISC (8 MHz) + 4 MB SRAM; 256000 data points with 12 bit resolution can be stored

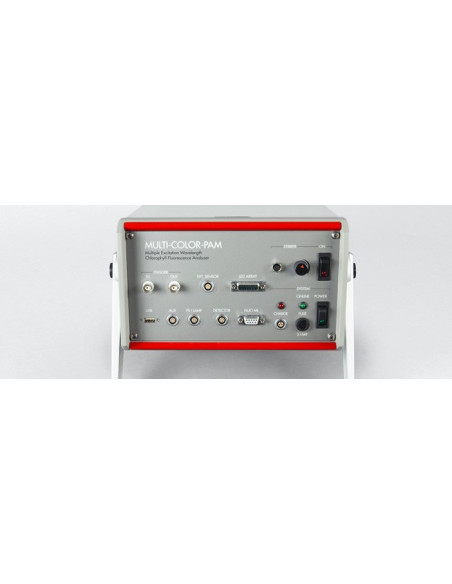

Sockets: 2 sockets for measuring light and actinic light of MCP-E Multi-Color Emitter Head, socket for signal detection by MCP-D Detector Head, charge socket or Battery Charger MINI-PAM/L, output socket for PHYTO-MS Miniature Magnetic Stirrer, BNC sockets for 5 V trigger-in and trigger out signals, input socket for US-SQS/WB Spherical Micro Quantum Sensor or US-MQS/WB Mini Quantum Sensor, input socket for auxiliary devices, connector for optional PS I lamp, USB socket

Communication: USB 2.0 and USB 3.0 compatible

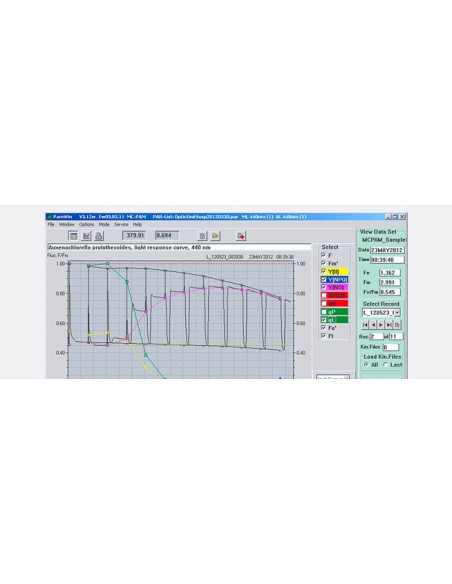

User interface: Windows computer with PamWin-3 software

Multi-Color Emitter Head MCP-E

Chip-on-board multi-wavelength measuring light LED emitter: 400, 440, 480, 540, 590, and 625 nm for pulse-modulated measuring light; 20 intensity settings and 14 settings of pulse frequency

Chip-on-board multi-wavelength actinic LED array:440, 480, 540, 590, 625 and 420-640 nm (white) for continuous actinic illumination, max. 4000 μmol
m-2 s-1 PAR; saturating single turnover flashes, max. 200000 μmol-2 s-1 PAR, adjustable between 5 and 50 μs; multiple turnover flashes, max. 12000 μmol-2 s-1PAR, adjustable between 1 and 800 ms

Far-Red LED: peak wavelength 725nm

Dimensions: 10.5 cm x 5.5 cm x 7 cm (L x W x H)

Weight: 500 g (incl. cables, 1 m long)

Power supply: Rechargeable sealed lead-acid battery 12 V/2 Ah; Battery Charger MINI-PAM/L (100 to 240 V AC)

Dimensions: 31 cm x 16 cm x 33.5 cm (W x H x D), aluminum housing with carrying handle

Power consumption: Basic operation 1.6 W, 8 W with all internal light sources operated at maximum output. Saturation Pulse at maximum intensity, 30 W

Weight: 2.5 kg (including battery)

Operating temperature: -5 to +40 °C

Detector Head MCP-D

Signal detection: PIN photodiode with special pulse preamplifier for measuring fluorescence changes with maximum time resolution of 10 μs

Filter box: For up to 14 mm filter thickness

Standard detector filter: long-pass filter > 650 nm (3 mm RG 665) plus short-pass filter SP 710

Dimensions: 6.9 cm x 9.8 cm x 6.4 cm (L x W x H)

Weight: 355 g (incl. cables, 1 m long)

Optical Unit for Suspensions ED-101US/MD

Design: Black-anodized aluminum body with central 10 x 10 mm standard glass cuvette; for attachment of Measuring Heads MCP-E and MCP-D, and Miniature Magnetic Stirrer PHYTO-MS; two additional ports for attachment of two additional devices

Weight: 750 g

Transport Box PHYTO-T

Design: Aluminum box with custom foam packing for MULTI-COLOR-PAM and accessories

Dimensions: 60 cm x 40 cm x 34 cm (L x W x H)

Weight: 5 kg

Saturation Pulse Analysis

Measured: Ft, Fo, Fm, F, Fo' (also calculated), Fm'. Fast polyphasic rise and decay kinetics (time resolution up to 10 μs). PAR using Spherical Micro Quantum Sensor US-SQS/WB or Mini Quantum Sensor US-MQS/WB.

Calculated: Fo' (also measured), Fv/Fm and Y(II) (maximum and effective photochemical yield of PS II, respectively), qL, qP, qN, NPQ, Y(NPQ), Y(NO) and ETR (electron transport rate), C/Fo (constant fraction of Fo not constituting PS II chlorophyll fluorescence)

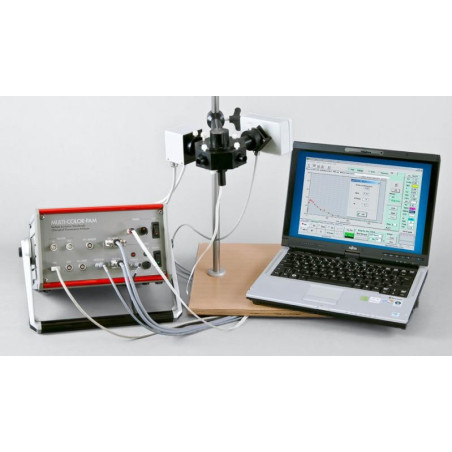

El fluorómetro MULTI-COLOR-PAM se puede configurar para suspensiones (cianobacterias, algas o cloroplastos) o para objetos planos como hojas. Ambas configuraciones requieren los mismos tres componentes: la unidad de control y alimentación MCP-C, el cabezal emisor multicolor MCP-E y el cabezal detector MCP-D.

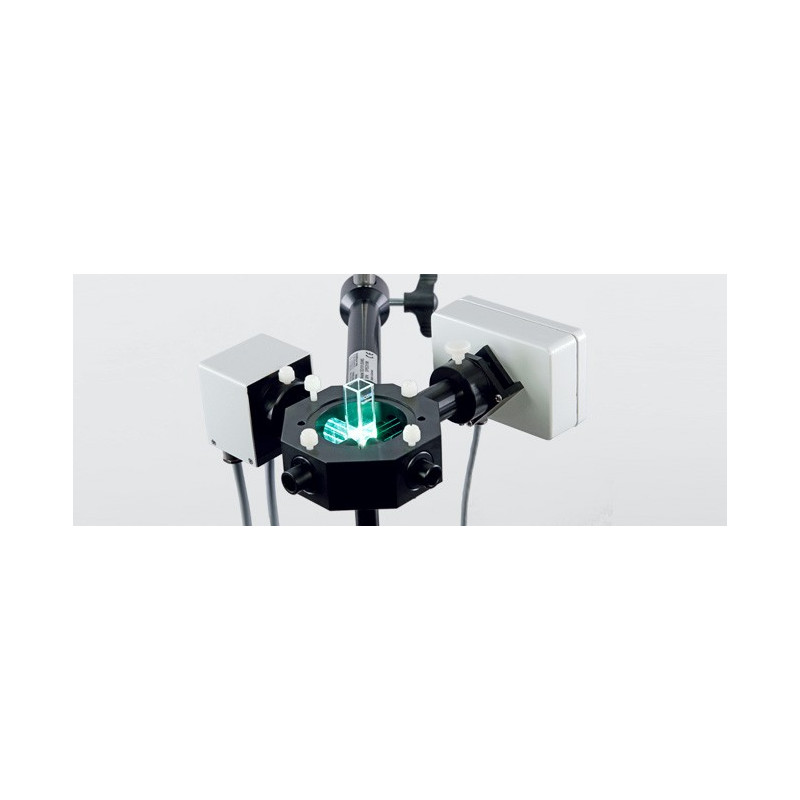

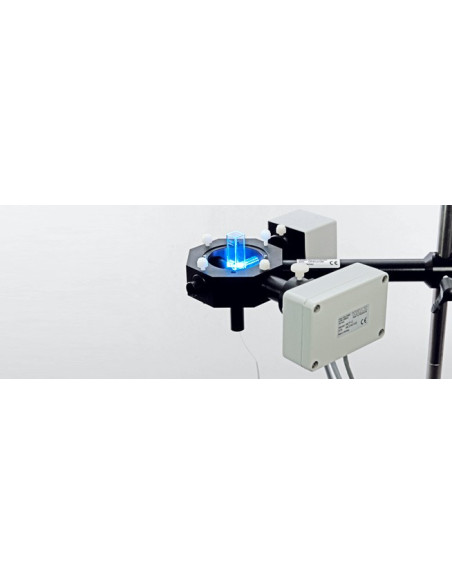

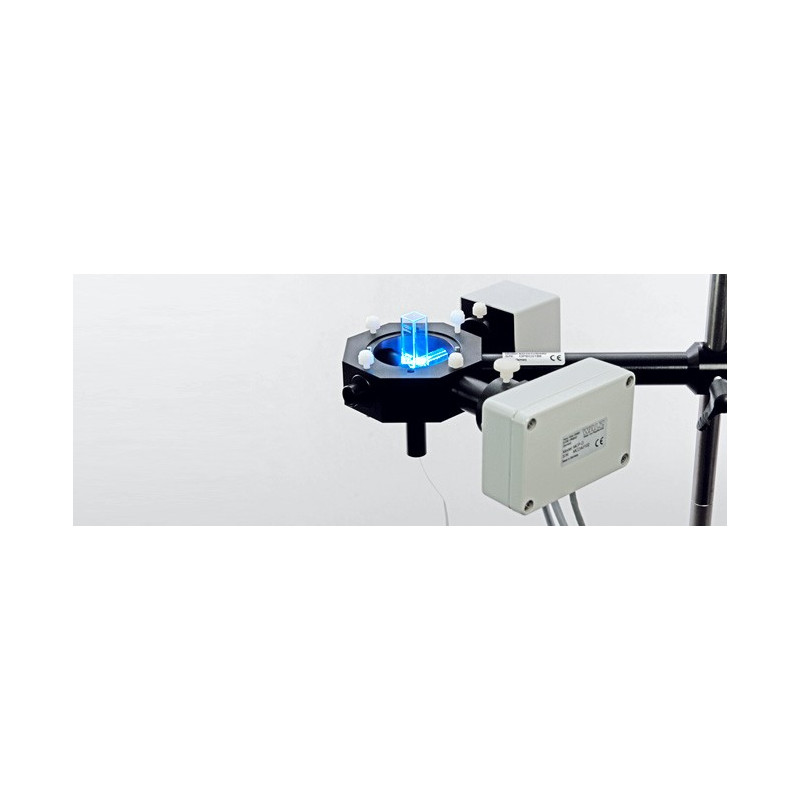

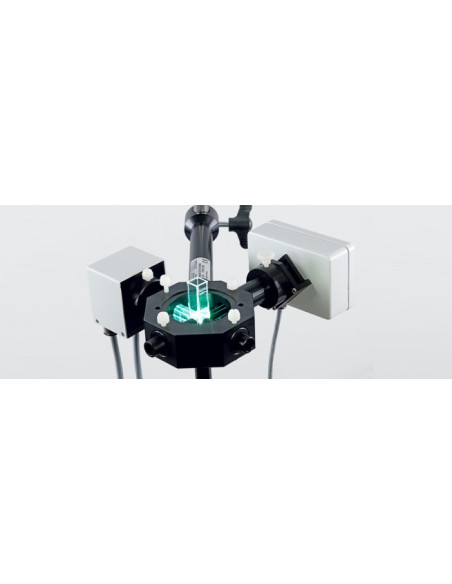

Para mediciones de suspensiones, los cabezales de medición MCP-E y MCP-D están unidos a una unidad óptica (ED-101US / MD) que sostiene en el centro una cubeta de cuarzo de 1 x 1 x 4.5 cm. La unidad óptica guía la luz de manera eficiente a la muestra mediante una varilla Perspex. Del mismo modo, una barra Perspex forma un camino con una pérdida de luz insignificante entre la muestra y el detector.

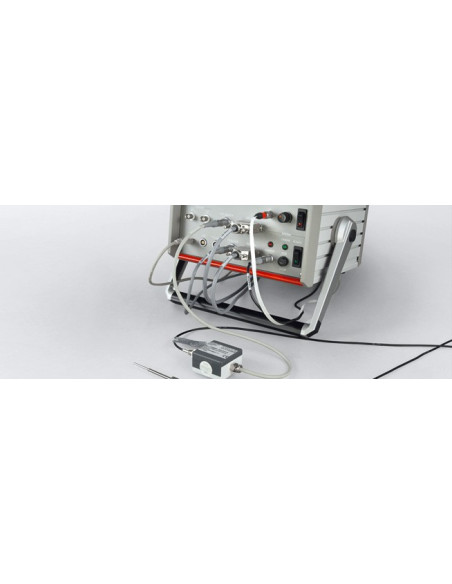

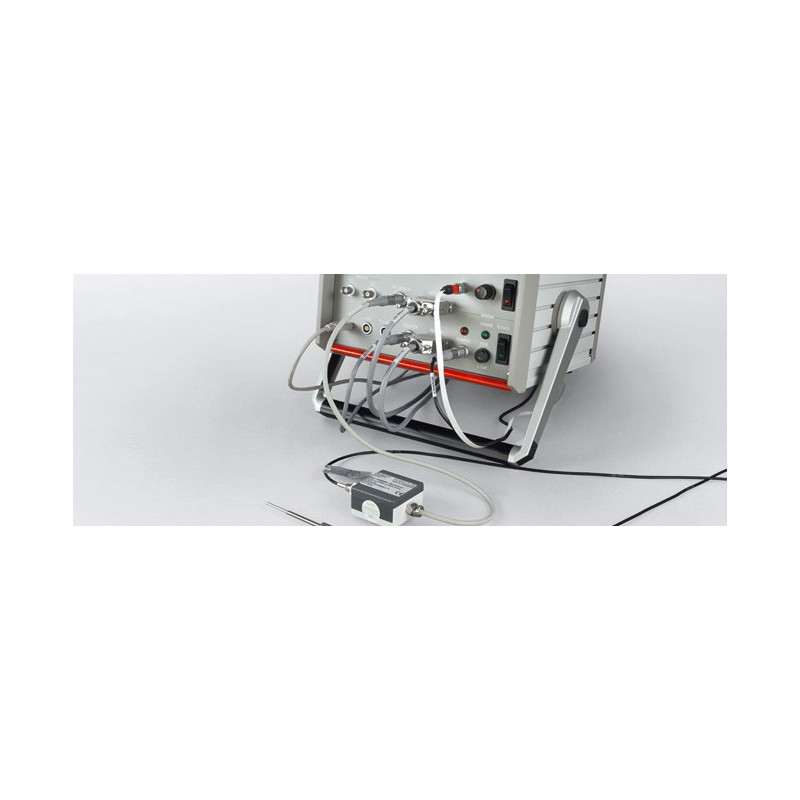

El equipo para medir la suspensión se completa con una serie de accesorios. El agitador controlado por software PHYTO-MS evita la sedimentación de partículas durante las mediciones. El sensor cuántico esférico US-SQS / WB mide la intensidad de la luz dentro de la suspensión y es imprescindible para medir las curvas de respuesta a la luz o la sección transversal de absorción de PS II funcional. El control de temperatura puede ejercerse utilizando el bloque de temperatura ED-101 / T conectado a un baño de agua termostatizado y montado en la parte superior de la unidad óptica ED-101US / MD. Alternativamente, la unidad US-T puede controlar la temperatura de la cubeta mediante una varilla de transferencia de calor sumergida en la suspensión.

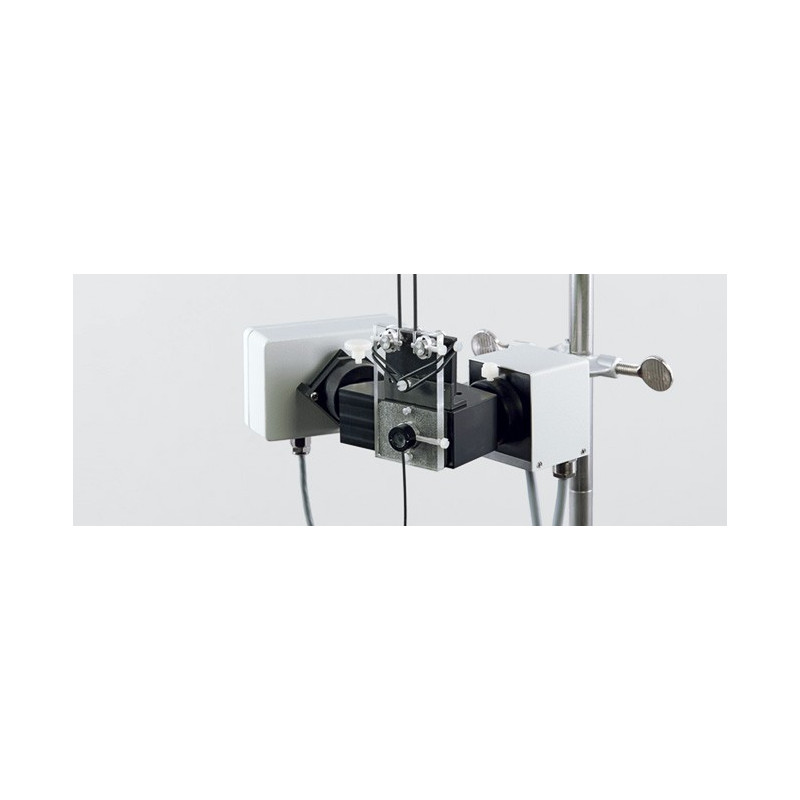

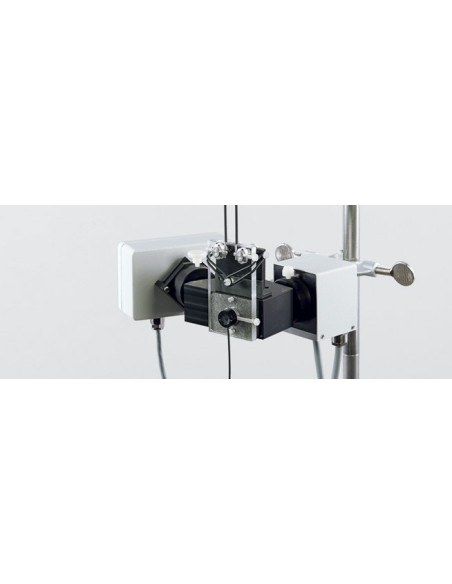

Para los estudios de hojas, se utiliza una unidad óptica equipada con un clip de hojas (MCP-BK). Del mismo modo que en la unidad óptica para suspensiones, las barras Perspex proporcionan vías ópticas eficientes entre los cabezales de medición y la muestra, donde la barra entre el cabezal emisor y la muestra tiene forma cónica para optimizar la eficiencia óptica de la unidad. Para la configuración de la hoja, el accesorio recomendado es un sensor cuántico de respuesta cosenoidal (US-MQS / WB) que se coloca en un puerto especial del clip de la hoja de la unidad óptica.
