Walz LSA-2050 Analizador de estado de Hojas

LSA-2050

WALZ

Nuevo

Propiedades destacadas:

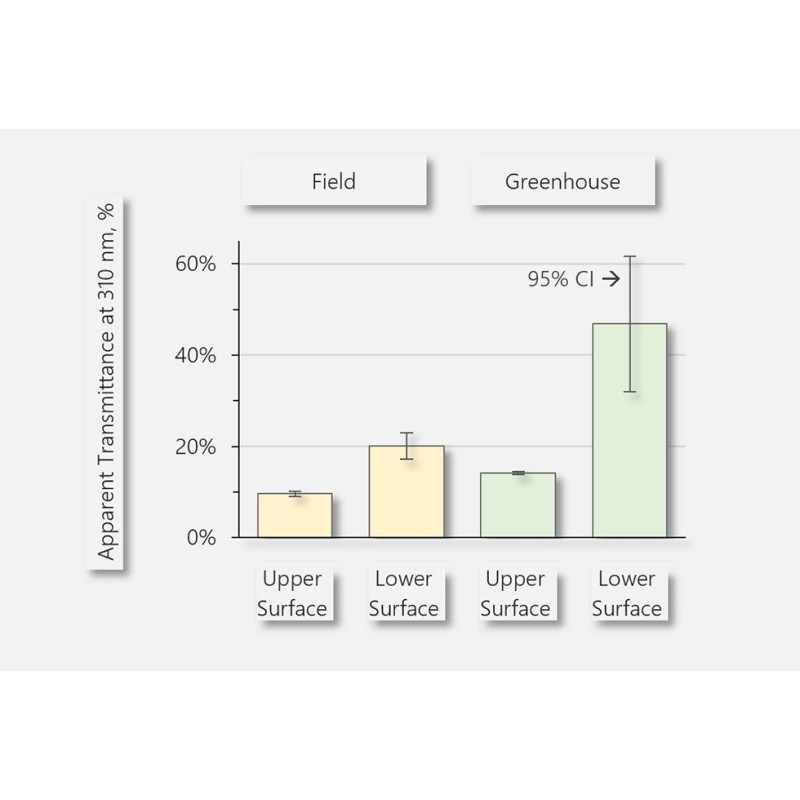

Mide la protección contra la radiación UV-B, especialmente dañina
Sondas que detectan en cuatro bandas de ondas: UV-B, UV-A, azul y verde
Proporciona los factores de estrés contenido de clorofila y daño al fotosistema II.

El Sensor mide: Clorofila

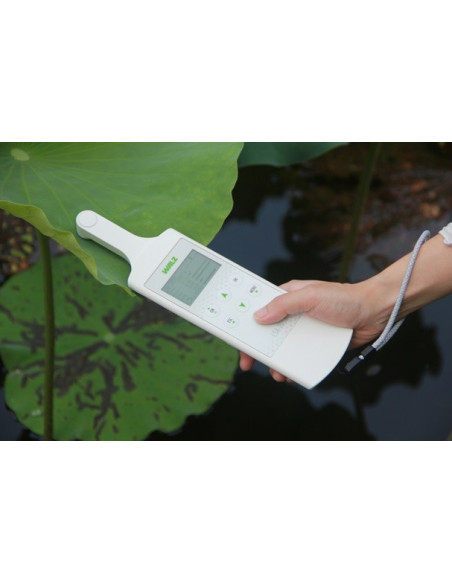

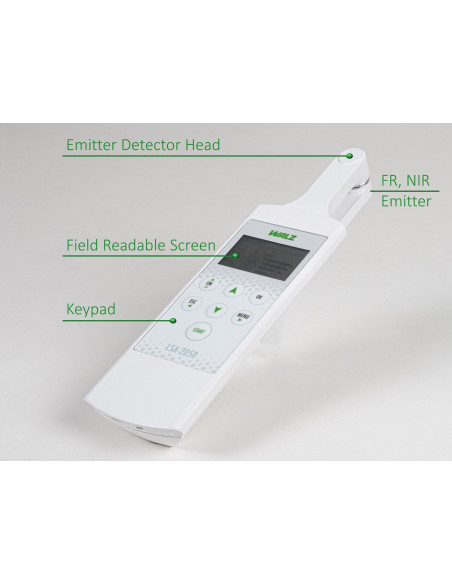

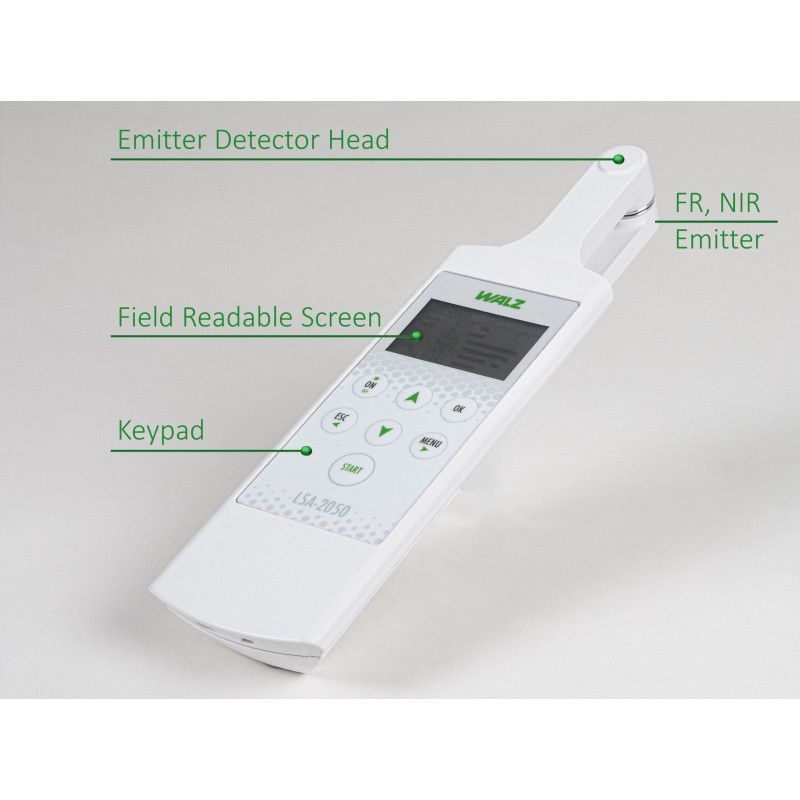

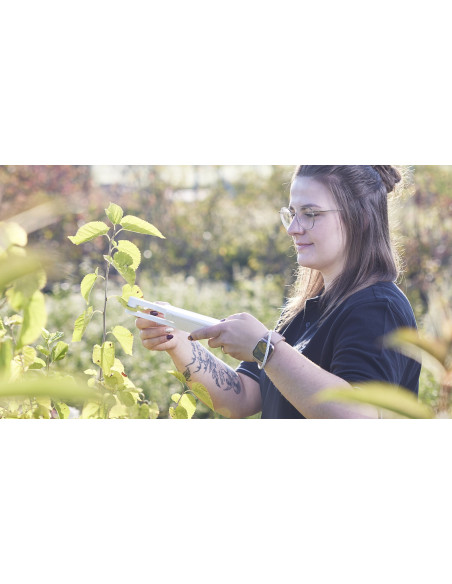

El Analizador de estado de Hojas LSA-2050 es un dispositivo portátil para análisis de hojas no invasivo.

El dispositivo analiza tres áreas que están relacionadas con el estado de salud de la planta:
1 - el grado de protección contra la radiación ultravioleta y visible fuerte
2 - la concentración de clorofila

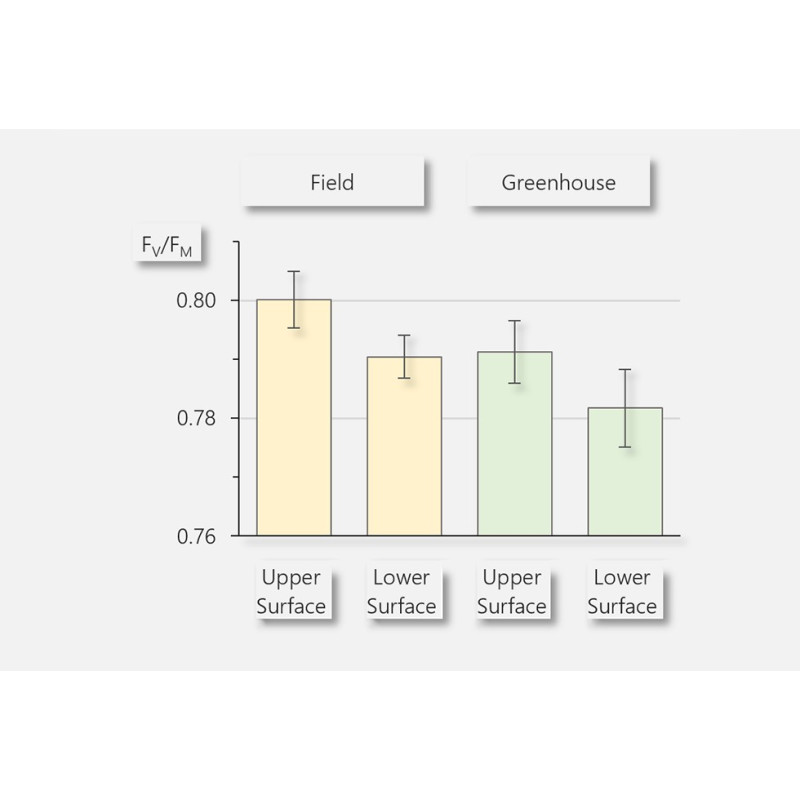

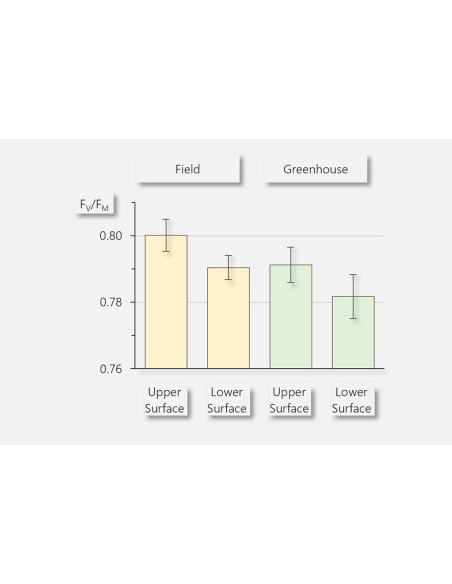

3 - el rendimiento cuántico fotoquímico máximo del fotosistema II, FV/FM.

En resumen, el ANALIZADOR DE ESTADO DE HOJAS LSA-2050 proporciona una imagen de los efectos del estrés y la capacidad de una planta para afrontarlo.

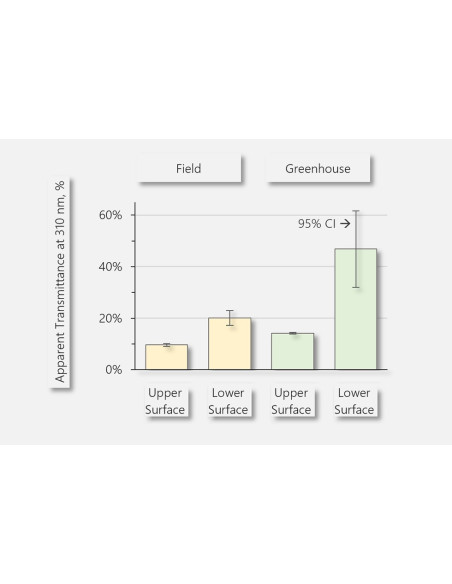

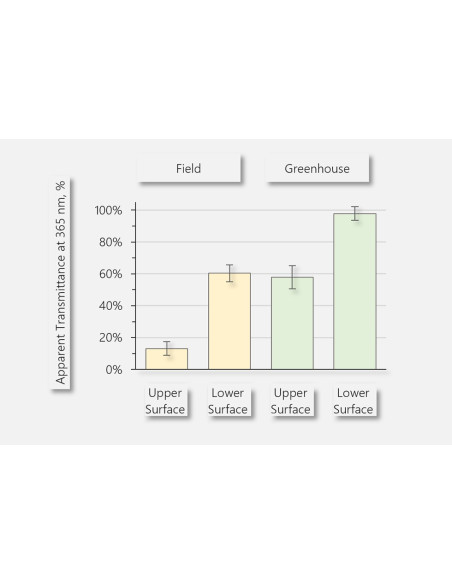

El LEAF-STATE-ANALYZER LSA-2050 mide la detección de radiación mediante la eficiencia de la excitación de fluorescencia. Utiliza cuatro bandas de ondas de excitación diferentes que pueden asignarse a cuatro grupos de pigmentos: UV-B y UV-A para ácidos hidroxicinámicos y flavonoides, respectivamente [1], azul para carotenoides [2] y verde para antocianinas [3].

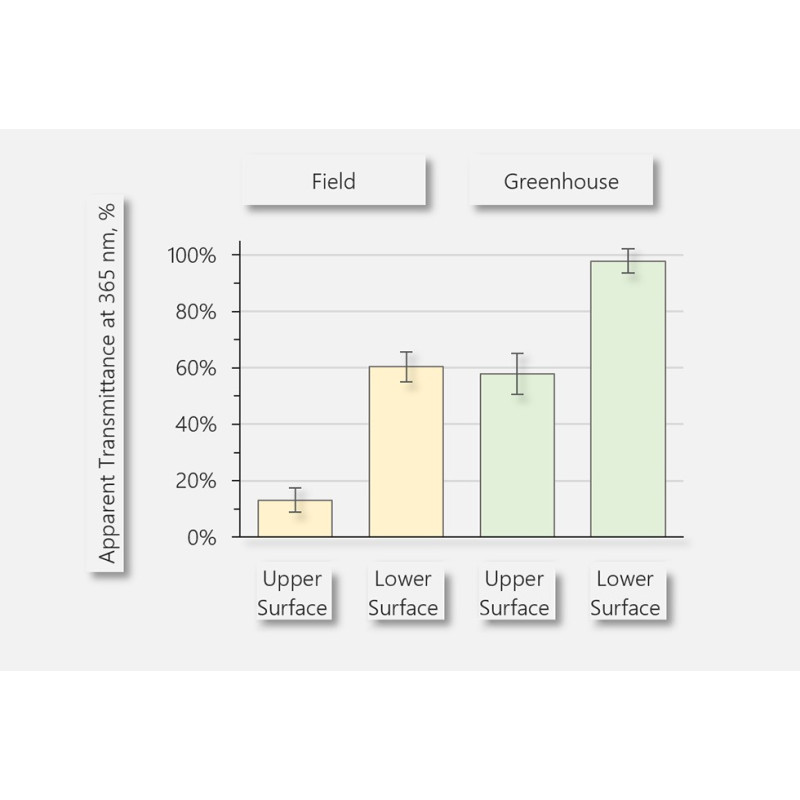

Se proporcionan valores de absorbancia que indican la concentración relativa de flavonoides y antocianinas.

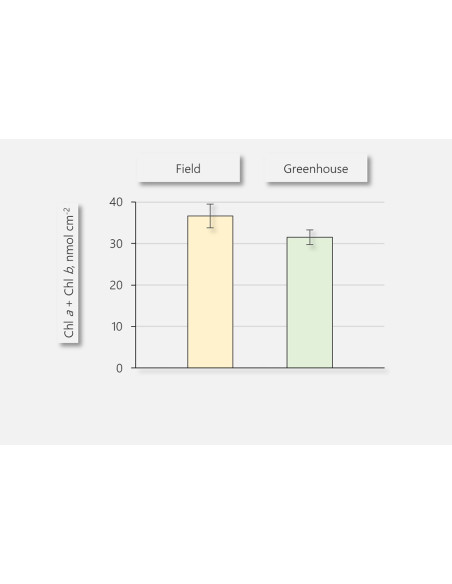

La concentración de clorofila se mide mediante el método Cerovic [4]. El método destaca por su alta respuesta incluso a altas concentraciones de clorofila. El fotosistema II se analiza mediante el probado método de pulso de saturación/fluorescencia PAM [5]. En cada medición se registran los datos del GPS, la orientación de las hojas y la dirección de la radiación solar.

[1] Bilger W, Veit M, Schreiber L, Schreiber U (1997) Medición de la transmisión epidérmica de la radiación UV en las hojas mediante fluorescencia de clorofila. Planta fisiol 101: 754–763
[2] Nichelmann L, Schulze M, Herppich WB, Bilger W (2016) Un indicador simple para la estimación no destructiva del contenido de pigmento del ciclo de la violaxantina en las hojas. Fotosíntesis Res 128: 183-193
[3] Cerovic ZG, Moise N, Agati G, Latouche G, Ben Ghozlen N, Meyer S (2008) Nuevos sensores ópticos portátiles para la evaluación de la madurez fenólica de la uva de vino basados en la fluorescencia de la baya. J Food Compos Anal 21: 650-654
[4] Cerovic ZG, Masdoumier G, Ben Ghozlen N, Latouche G (2012) Un nuevo medidor óptico de clip de hojas para la evaluación simultánea no destructiva de la clorofila de las hojas y los flavonoides epidérmicos. Planta fisiol 146: 251–260
[5] Schreiber U, Schliwa U, Bilger W (1986) Registro continuo de extinción de fluorescencia de clorofila fotoquímica y no fotoquímica con un nuevo tipo de fluorómetro de modulación. Fotosíntesis Res 10: 51-62

Diseño General:

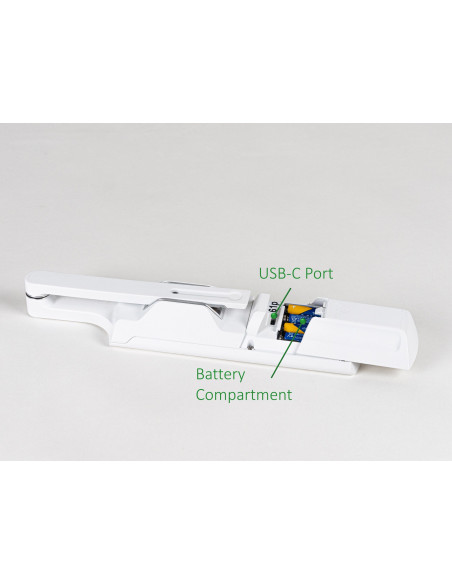

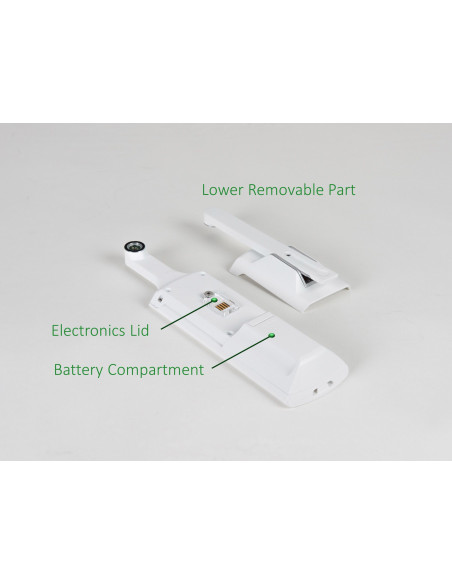

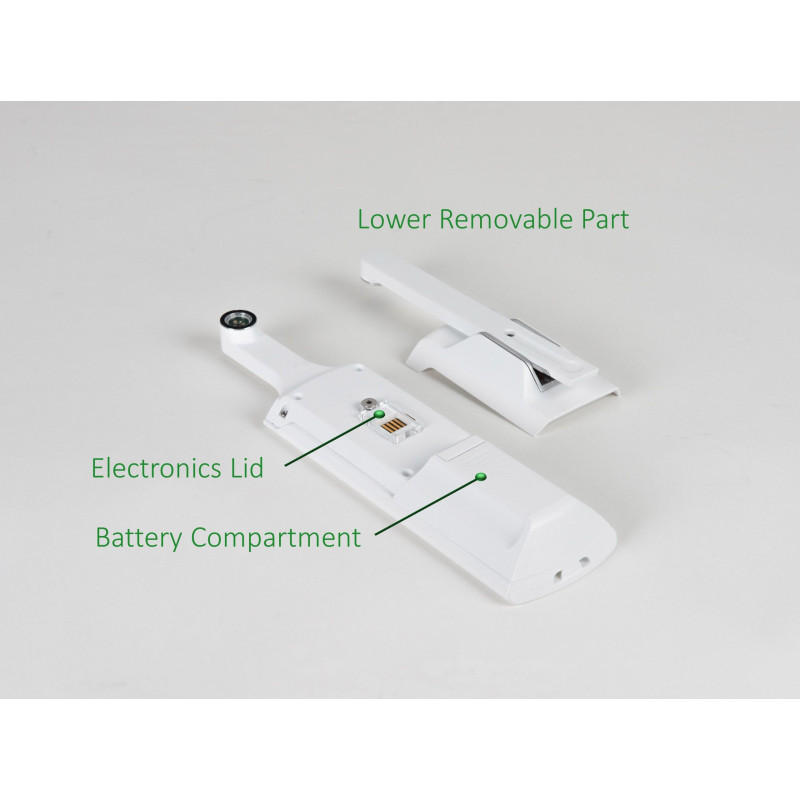

Housing: Battery-powered handheld device consisting of a control unit and a sample clip, both made of painted polyamide 12 (PA 12). The control unit is equipped with a holder for four AAA-type batteries and a USB-C connector. Two metal flat springs press the clip jaws together. The lower clip jaw is removable.

Display: Backlit transflective B/W LCD display, 48 x 27 mm, 128 x 64 pixel

Control: Six control keys plus a separate START key to start a measurement

Data memory: Flash memory, 8 MB, providing memory for more than 30,000 data sets

Data transfer: USB-C port

Power supply: 4 AAA (Micro) rechargeable batteries (eneloop 1.2 V/2 Ah); 4 spare batteries, automatic power/off, battery charger (100 to 240 V AC, 50-60 Hz) for 4 batteries

Operating temperature: -5 to +45 °C, non-condensing

Dimensions: maximum 26.5 cm x 7.0 cm x 3.5 cm (L x W x H)

Weight: 240 g (without batteries)

Measuring Modules

Viewing area: Disk with 10 mm diameter

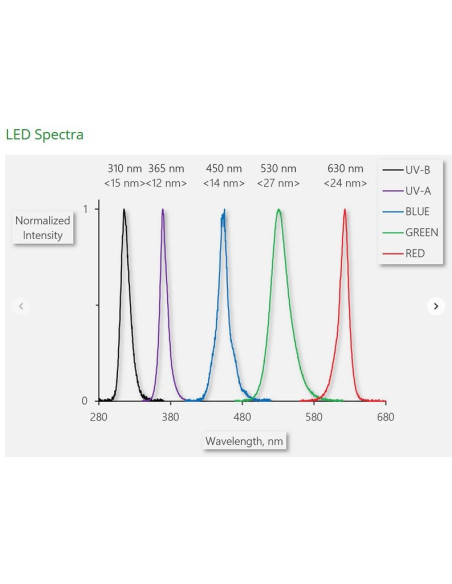

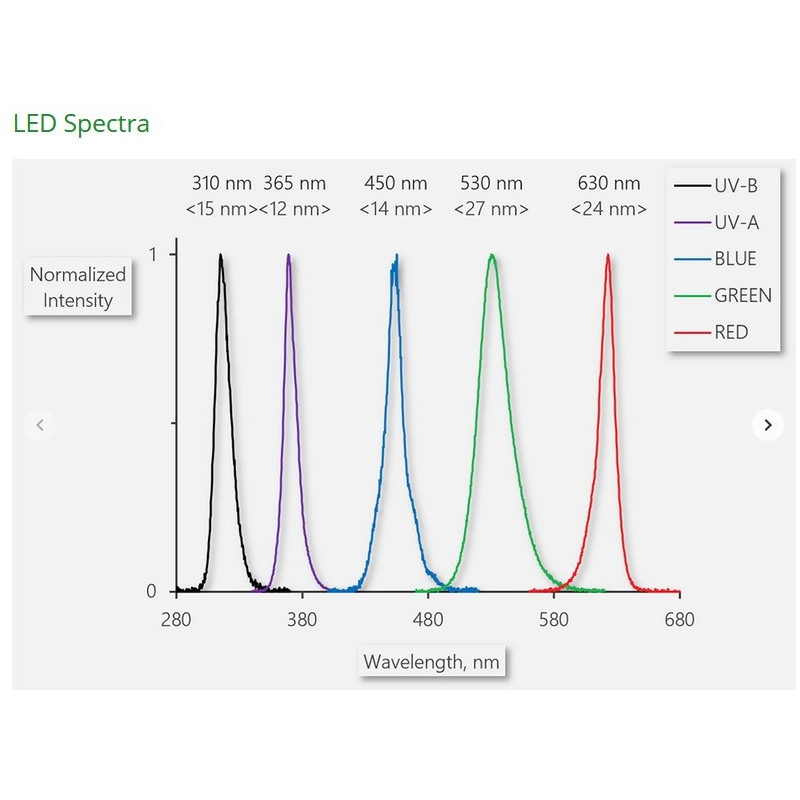

Upper clip jaw: Five LEDs are circularly arranged around a PIN photodiode, which is shielded from LED emission by a long-pass filter. A quartz glass disk closes the LED/photodiode compartment. Measuring light consists of 10 µs pulses given at 15 Hz except for FM determinations (100 Hz). Typical maximum emission wavelength, full width at half maximum (FWHM), and integrated intensity at 15 Hz are: UV-B, 310 nm, 15 nm, 0.1 µmol m‑2 s‑1 (0.05 W m‑2). UV-A, 365 nm, 12 nm, 0.3 µmol m‑2 s‑1 (0.1 W m‑2). Blue, 450 nm, 14 nm, 0.1 µmol m‑2 s‑1. Green, 530 nm, 27 nm, 0.1 µmol m‑2 s‑1. Red, 630 nm, 24 nm, 0.1 µmol m‑2 s‑1. The UV LEDs are only activated in the presence of a fluorescing sample

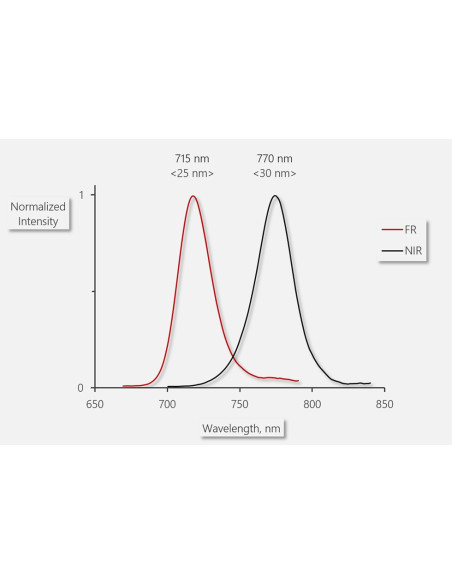

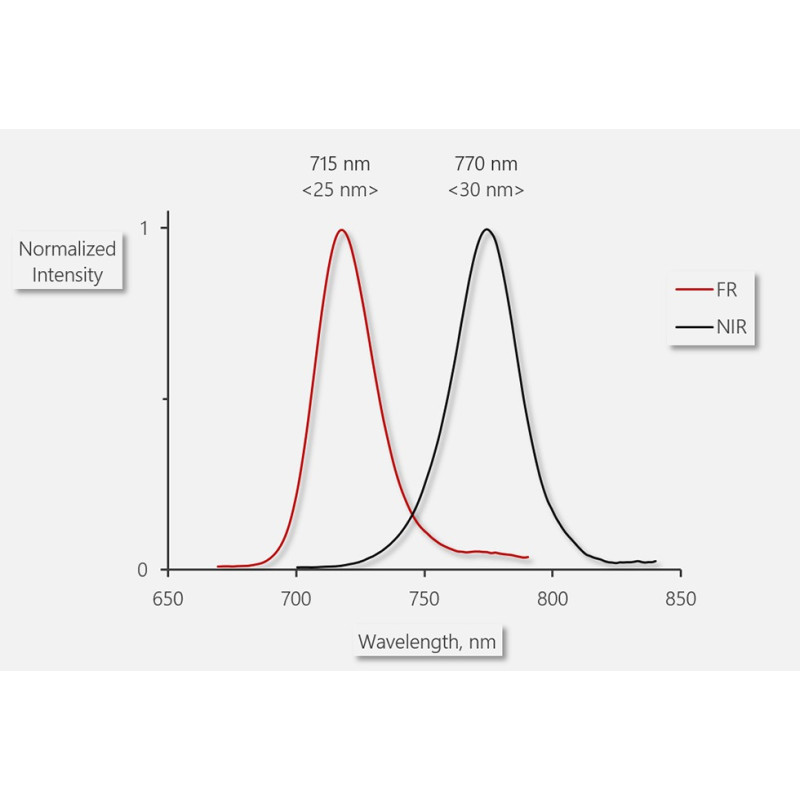

Lower clip jaw: A far red LED (peak wavelength 715 nm, FWHM 25 nm) and a near infrared LED (peak wavelength 770 nm, FWHM 30 nm) are positioned in the center of the viewing are. The LEDs are covered by a light-diffusing disk and a quartz disk

Geospatial Data: A GPS receiver, plus accelerometer, gyro- and magneto-scope sensors add geospatial information to each measurement, including the angle at which sunlight impinges on the leaf

Battery Charger

Design: Four position intelligent charger for AA or AAA Nickel Metal Hydride (NiMH) or Nickel Cadmium (NiCd) batteries

Carrying Case LSA-2050/T

Design: Padded plastic case with handle

Dimensions: 36.0 cm x 30.5 cm x 8.0 cm (L x W x H)

Weight: 920 g

Accesorio:

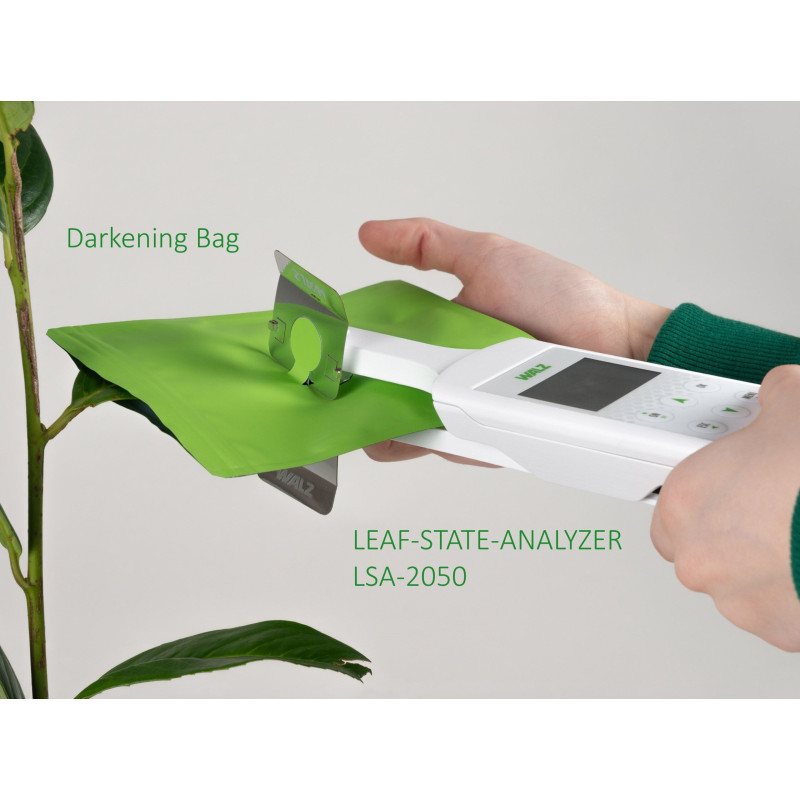

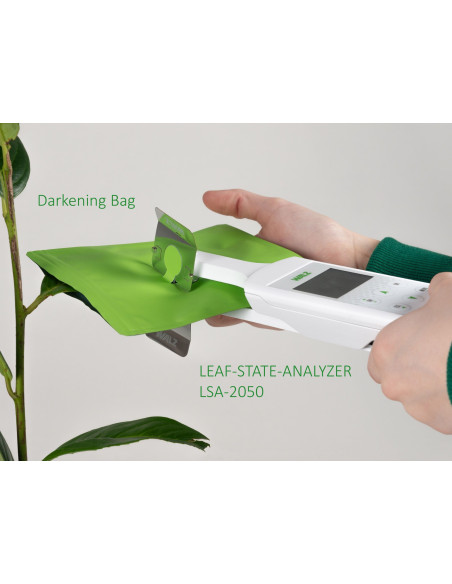

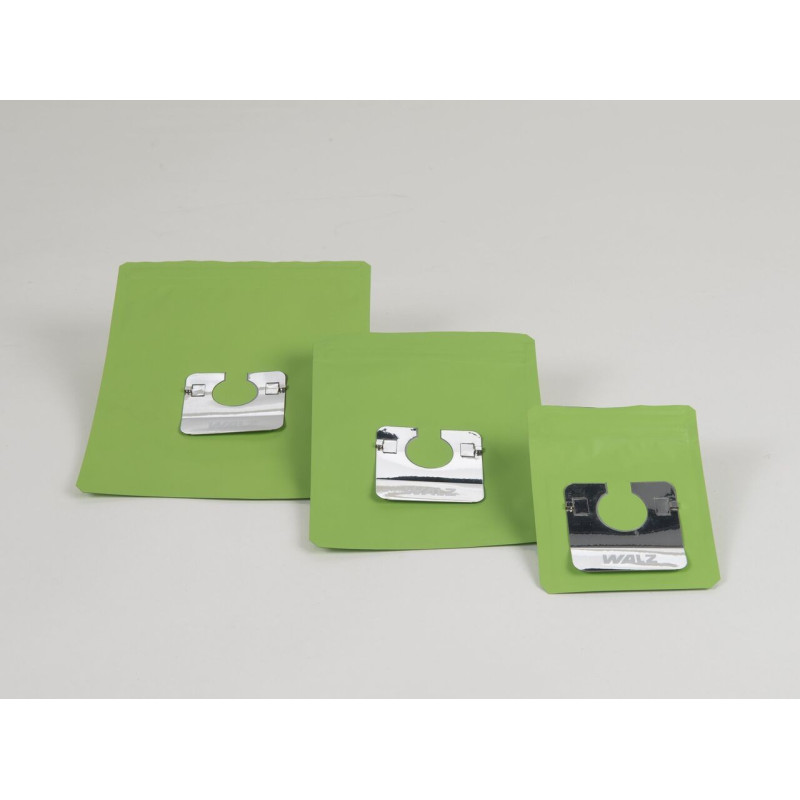

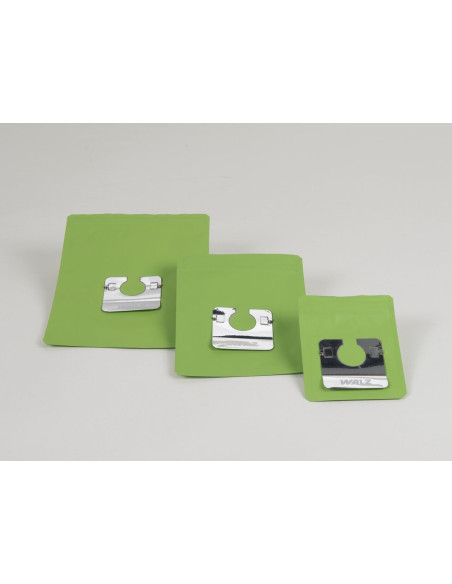

Darkening Bags LSA-2050/DB

General Design: Set of three small, three medium and three large light-tight bags for dark acclimation of leaves of different sizes made of aluminum foil, colored on the outside. Each bag has a 2 cm diameter central hole for non-invasive determination of chlorophyll concentration with the LSA-2050. During dark acclimation, both sides of the hole are covered by metallized PET plastic flaps. The flaps magnetically attract each other which ensures that both lie tightly on the surface of the bag. The flaps are flexibly attached to the darkening bag at one end. The other, loose end is folded slightly outwards so that the sample clip of the LSA-2050 can be guided to the hole by folding open the flaps

Dimensions: 100 mm x 70 mm, 150 mm x 100 mm, 180 mm x 120 mm (small, medium, and large size, respectively)

Weight: 3 g, 4 g, 5 g (small, medium, and large size, respectively)

Software LSA-2050 1.0: EXE-File (13 MB)
Datos de muestra para el software LSA-Prog 1.0: ZIP-File (40 KB)
