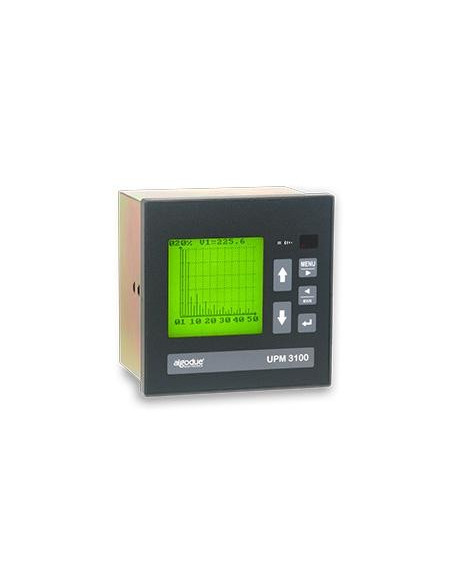

UPM3100 Analizador de Potencia con LCD (DIN 144x144)

UPM3100

Algodue

Nuevo

Aplicaciones

  • Tableros de distribución, grupos electrógenos, centros de control motor, etc..
  • Sistemas de control de monitoreo de energía
  • Monitoreo de carga de máquina individual
  • Gestión y análisis de la demanda de energía
  • Control de armónicos
  • Medición remota y asignación de costos
  • Estudios actuales de arranque motor

  • Altamente sofisticado medidor de potencia proporcionando características de funcionalidad avanzada
  • Pantalla LCD gráfico grande con excelente visibilidad
  • Hasta cuatro opciones de plug-in
  • Puerto de comunicación infrarroja
  • THD incluso, impar e individual FFT análisis de armónicos hasta orden 50
  • Energía y cálculo de la demanda actual
  • Memoria a bordo hasta 2 MB
  • Hasta 10 grabaciones programables con diferentes iniciar y detener el tiempo
  • Evento y alarma de grabación, cede y se hincha, captura de forma de onda, visualización de forma de onda, diagramas de fasores, histórico de tendencias, TOU y mucho más...
  • Precisión según EN62053 (ex EN61036)

Mediciones de

  • Funcionamiento trifásico 3 hilos o 4 hilos carga desequilibrada, bifásico y monofásico.
  • Directa de medición hasta 600 (750) VAC.
  • 1A programable 5A actual escala.
  • Lecturas cuatro cuadrantes completamente bidireccional. 10 contadores de energía están disponibles, la powerenergy aparente está dividido en cuatro contadores: revestimiento de importación, líder en la importación, exportación rezagadas, líder en la exportación.
  • Los valores de voltios, amperios, potencia, PF, frecuencia, energía, MinMax, demanda, armónicos, etc.. El instrumento de la versión completa ofrece más de 600 measuredcalculated parámetros y muestra en la pantalla LCD más de 30 páginas de gráficos.

Calidad de la energía

  • Individual total distorsión armónica de tensión y corriente hasta orden 50. El contenido de armónicos es representado como incluso, impares y total.
  • Opción CPU2 - el coprocesador tablero constituye el muestreo simultáneo de alta resolución de voltaje y corriente, lo que permite el análisis de ciclo de energía líneas de 5060 Hz. La Junta de la CPU2 compatible con diferentes aplicaciones como: VDROP, VMAX, márketing... (véase abajo). El instrumento con el tablero de la CPU2 realiza al mismo tiempo las funciones vatímetro, el análisis armónico, la función básica y la función de análisis de ciclo de potencia.
  • Opción de VDROP - holguras se hincha detección de sobre voltajes L-N con medio ciclo de resolución (10 ms 50Hz). Registro de pre- y post-trigger (100100 mitad ciclos valores RMS). Se registran los eventos detectados. Estos datos se ve en el PC según estándar EN50160.
  • Opción de VMAX - dos funciones son seleccionables: VDROP (párrafo anterior) y MinAvgMax valores de cálculo y grabar con una resolución de ciclo (20ms 50Hz). Esta función permite para grabar hasta 10 parámetros seleccionados entre voltaje, corriente, potencia, PF y la frecuencia. Los datos se ve en el PC según estándar EN50160.

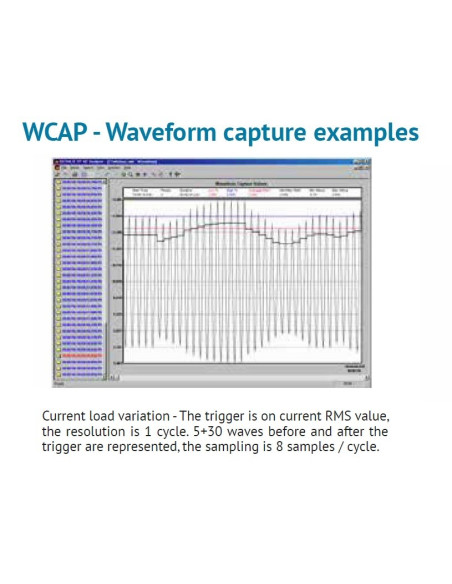

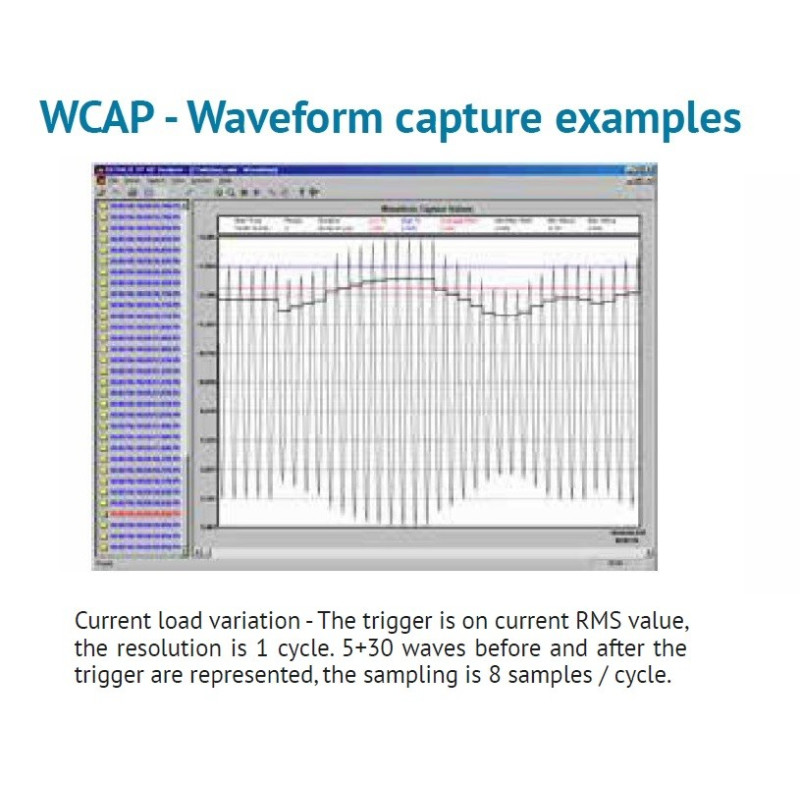

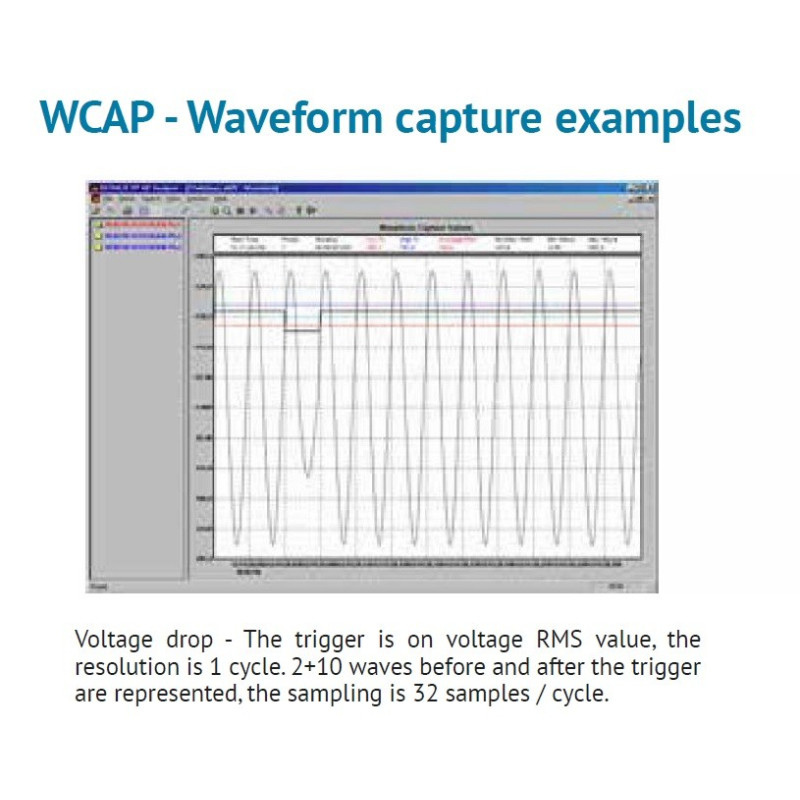

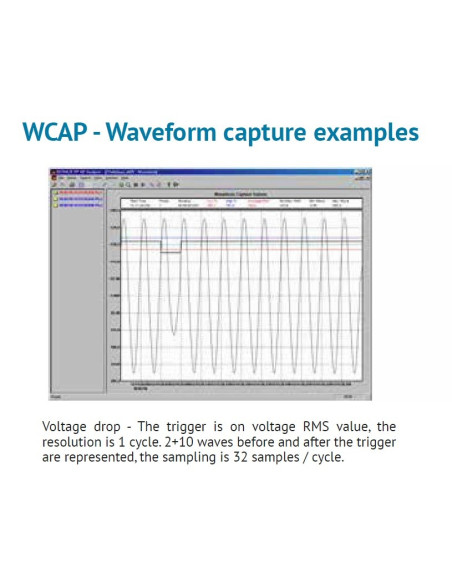

  • Opción de márketing - avanzado L-N tensiones y corrientes de o de la función de captura de forma de onda. En caso de disparo único el modo umbral es programable como voltaje o corriente; en doble gatillo que el modo umbral se fija entre ambos parámetros (voltage¤t), que permite la forma de onda, captura en el umbral del caso superación tanto para voltaje y corriente.
  • El instrumento puede almacenar hasta 10 200 formas de onda antes y después de un umbral superado, con una resolución de 8 a 32 muestras (dependiendo del número de formas de onda). La opción de márketing incluye una segunda función seleccionable: MinAvgMax valores de cálculo y registro (ver párrafo anterior).


Grabaciones

  • 2 MB de memoria no volátil para almacenamiento de datos.
  • Hasta 10 grabaciones programables con diferentes iniciar y detener el tiempo. Pueden elegir diferentes tipos de grabaciones:
  • -demanda de potencia activa, reactiva y aparente canalizados con tiempo promedio programable.
  • -valores instantáneos de lectura seleccionados entre los principales parámetros. El intervalo de grabación es programable de 1 a 9999 segundos.
  • -instantánea minmax valores medidos durante el intervalo de grabación. El intervalo de grabación es programable entre 1 y 9999 minutos.
  • -valores de tensión y corriente armónicos medición durante el intervalo de grabación. El intervalo de grabación es programable desde 1 a 60 minutos.
  • Registro de datos programable de tiempo de uso (TOU). La función TOU almacena el consumo de energía en los diferentes registros según el esquema de tiempo programado. Un grupo de 120 registros dan la situación del día anterior y el presente y del mes anterior y el presente. Esta función está diseñada para adaptarse a las estructuras arancelarias diferentes. Es posible programar hasta 10 horarios de tarifa diaria que contiene hasta 8 cambios de tarifa y 3 tarifas. Cada programa se puede asignar a los días de la semana y meses requerimiento. Hasta 20 días de fiesta puede asignarse a la tarifa más baja. Un algoritmo de diagnóstico comprueba y notifica cualquier superposición de configuración.
  • Evento, alarma y grabación de ONOFF de salidas digitales. El instrumento registra el cambio de estado de 8 puntos de ajuste programables, digital salidas que OnOff y el instrumento fuente ONOFF. Todos los eventos están integrados por referencia fecha y hora.
  • La opción CPU2 incluye 1 MB de memoria de datos no volátil. Dependiendo de la configuración de la CPU2 puede grabarse la siguiente información (ya descrita en el apartado de 'Calidad de la energía'):
  • -Combe y se hincha a eventos (opción VDROP). Se detectan las caídas que ocurren y sobretensión sobre un umbral programable y el instrumento registra la fecha y hora del evento, la longitud y el valor RMS de 100100 medio-ciclos antes y después del evento.
  • -min avg valores máximos de los principales parámetros medidos con muestreo continuo y 1 ciclo de resolución mínima para el cálculo del RMS. La resolución es programable entre 1 y 99 ciclos para simular el tiempo de respuesta del registrador según sea necesario. El tiempo promedio programable define el intervalo de tiempo entre las grabaciones.
  • -más de 200 formas de onda cuando un programable--umbral es superado (márketing). El instrumento registra ondas hasta 10 200 antes y después de la trig

Power supply
Rated voltage: 65÷250 VAC / 90÷250 VDC
a richiesta 19÷60 VDC
Consumption: 5 VA max

Voltage inputs
Maximum measurable voltage: 600 (750) VAC max L-L
Input impedance: ›1.3 MOhm
Burden: max 0,15 VA per phase
Frequency: 45 - 65 Hz

Current inputs
Rated current (Ib): 1 / 5 ARMS programmable
Min / max measurable current: 20 mA / 7 ARMS
Maximum overload: 10 ARMS continuous - 100 ARMS for 1 sec.
Input impedance: 0.02 Ohm 0,02 Ohm approximately
Burden: max 0,5 VA per phase
Insulation voltage: 150 VAC max between phases

Typical accuracy
Voltage: ±0.1% reading ±0.03% full scale
Current: ±0.1% reading ±0.05% full scale
Active power: ±0.5% reading ±0.1% full scale (PF=1)
Power factor: 1% reading (0.5 inductive - 0.8 capacitive)
Active energy: 1% reading (0.5 inductive - 0.8 capacitive)
Frequency: ±0.05% reading ±2 digits from 45 to 65 Hz

Display and operating controls
Display: backlighted graphic LCD display
160 x 144 dots
Keypad: 5 push-buttons

Data memory
Type: on-board non-volatile FLASH, 128 kB or 2 MB

Communication port
Type: 1 selectable RS232 or RS485, optoisolated
1 infrared port on the front panel
1 available for plug-in comm. boards
Baud Rate: programmable from 300 to 57600 bps

Real time clock
Type: with battery backup
Accuracy: ± 30 ppm

Digital outputs
Type: 2 isolated optomos (50V - 300mAAC-DC)

Environmental conditions
Operating temperature: from -15°C to +60°C
Storage temperature: from -25°C to +75°C
Relative humidity: 80% max. without condensation

Mechanical characteristics
Material: metal enclosure
Protection degree: IP54 (front panel); IP20 (terminals)
Terminals: standard pluggable terminals (EU)
barrier terminal strips (USA)

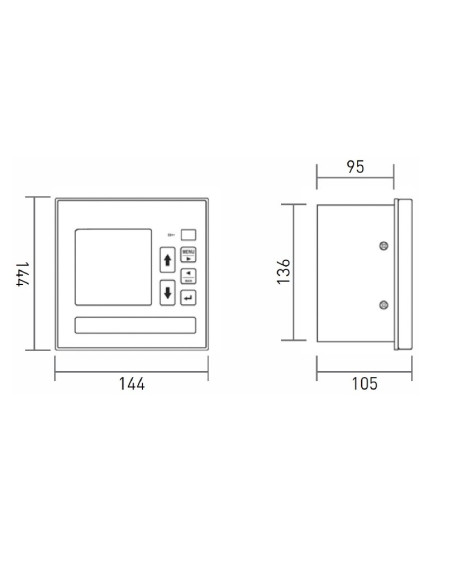

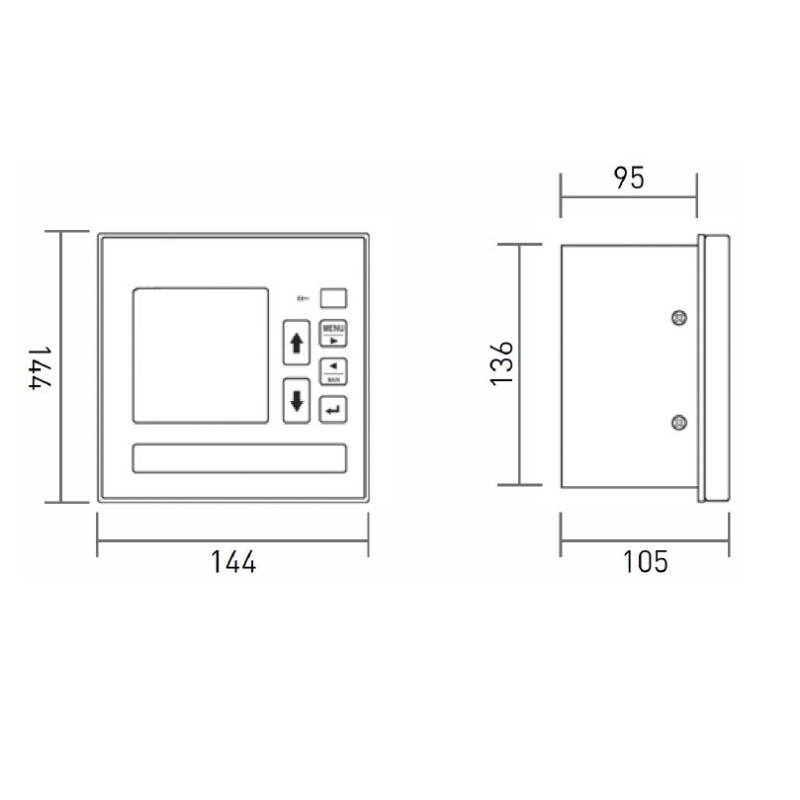

Size / weight: 144x144x95 mm / 750 gr

Standards compliance
Safety: 73/23/EEC, 93/68/EEC directives, EN61010.1
EMC: 89/366/EEC directive and following modifications 93/31/EEC and 93/68/EEC, EN50081-2, EN50082-2, EN61326/A1
