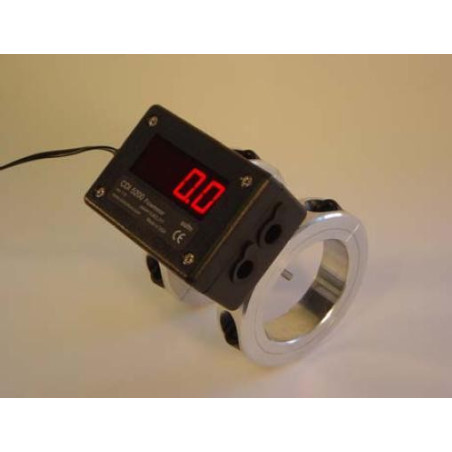

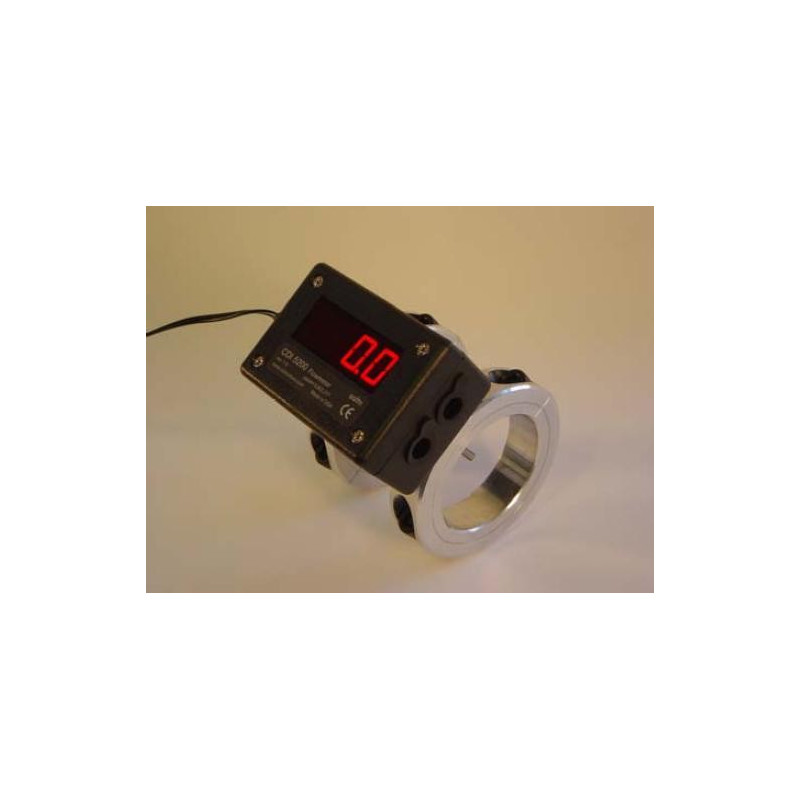

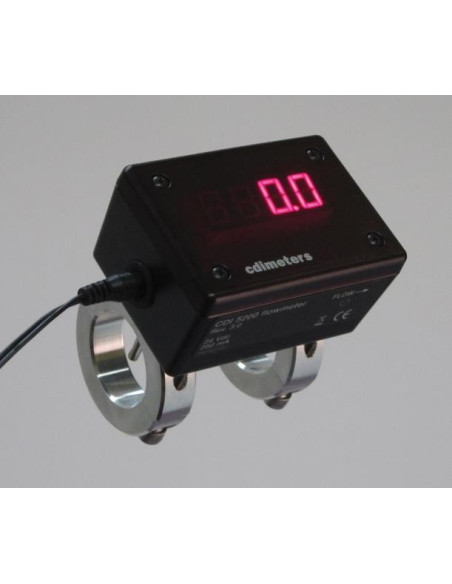

CDI-5200-10S Medidor de Caudal para Aire Comprimido (1 - 80 SCFM)

Referencia: CDI-5200-10S

Condición: Nuevo

● Fácil de instalar
● Sin partes móviles
● Resistente a la intemperie y protegido contra sobretensiones (nuevo con Rev. 3)
● salida de miliamperios
● Salida de pulso convertible a salida de umbral
● Escalado, filtrado y unidades de medida configurables por el usuario.
● Salida RS-485 opcional para redes

Consulta este producto

Compartir en Facebook
Remove this product from my favorite's list.
Add this product to my list of favorites.
Imprimir

General
Especificaciones
Ficha técnica
Descargar
Accesorios

Con Display	LED's
El Sensor mide:	Aire Comprimido
Señal de Salida:	Selectable 4 - 20mA o pulsos
Alimentación:	250 mA @ 18 - 24 VDC

T-CDI-5200-10S MANUAL Descargar (41.93k)

CDI QSG Descargar (494.51k)

El CDI-5200-10S es un Medidor de Caudal para Sistemas de Aire Comprimido.
Mide Caudal al mantener una sonda más caliente que la otra.
Calcula la velocidad de la masa a partir del calor requerido, y calcula el caudal en base al diámetro de la tubería.
Este modelo es apto para tuberías de acero de 1'.

Salida Analógica o de Pulsos seleccionable por el usuario.
Requiere un puerto analógico si se emplea con el HOBO U30 o el uso de la opción S-FS-CVIA al usar el HOBO Energy Logger H22-001.
Si se emplea con el Registrador de datos HOBO U12, este sensor requiere un cable de entrada 4-20m (CABLE-4-20mA).

Características:

Permite medir el caudal de aire comprimido (SCFM).
Fácil de instalar
Display Digital

Entorno:
El Sensor T-CDI-5200-10S es apto para funcionamiento en Interior
Medidas:
El Sensor T-CDI-5200-10S soporta las siguientes medidas: Caudal de Aire Comprimido

CDI METERS SIZES

Rango de Medida modelo 5200: 1 - 80 SCFM

Rango de Medida modelo 5400: 3 - 350 SCFM (calibrated), 350 - 600 (unclibeated)

Precisión: (5200 model) 5% of reading plus 1% of full scale @ air temperatures 40 - 120F

Precisión: (5400 model calibrated range) 5% of reading plus 1% of full scale @ air temperatures 40 - 1200F; (5400 model extended range) 7% of reading from rated fule scale to 150% of calibrated range, @ air temperatues 40 - 1200F

Medio: Compressed air, nitrogen

Presión operativa Modelo 5200: 30 to 170 psig for best accuracy. 200 psig max on Sch 40 steel

Presión operativa Modelo 5400: 200 psig max on Sch 40 steel

Alimentación: 250 mA @ 18 - 24 VDC

Resistencia de Salida: 400Ω max

Tiempo de Respuesta: 1 sec to 63% of final value

Salida: 4 - 20mA o pulsos, seleccionable

Display: 4-digit LED

Ring material: Aluminum

Dimensiones/Peso modelo 5200: 3.2x2.2x1.6 in / approx. 1.2 lb

Dimensiones/Peso modelo 5400: 3.2x2.2x1.6 in / approx. 1.4 lb

Nota: Recommended: 5200-DG (and 5400-S-DG) Drill Guide that facilitates accurately locating the holes that are needed to mount the flowmeter.
