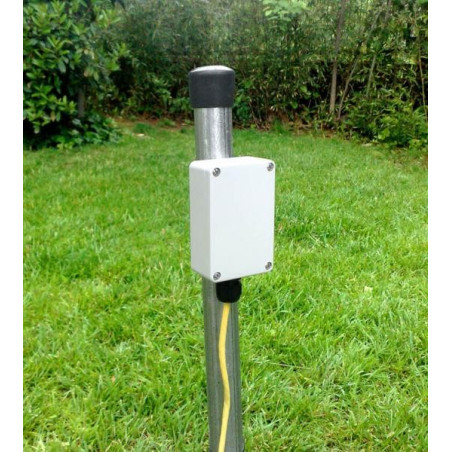

Convertidor 0-10V View larger

Convertidor 0-10V

0-10CONV

Davis

New

Convertidor 0-10V para Estaciones Meteorológicas

Volume discounts

Quantidade Preço
Desconto
%
1+ 182,00 € 0%
5+ 173,70 € 4.5604%

182,00 €

El Convertidor 0-10V ha sido diseñado para proporcionar una o dos salidas de 0-10V (dependiendo del sensor) con gran resolución, precisión y fiabilidad.

Ideal para Anemómetro/Veleta Davis, para proporcionar una salida 0-10V correspondiente a la velocidad de viento (0 a 200Km/h) y otra salida 0-10V correspondiente a la posición de la Veleta (0º a 355º con 5º de banda muerta).

Basado en un microcontrolador que gestiona un conversor digital-analógico de 16 bits por canal, puede ser utilizado con una gran variedad de sensores analógicos y digitales, permitiendo al usuario establecer el rango de salida de cada canal.

El dispositivo incorpora una señal independiente de fallo en el sensor y 4 alarmas programables por software que pueden conectarse a una placa de relés o a las entradas de un registrador digital. El puerto serie (niveles TTL) es utilizado para comunicarse con el dispositivo desde un PC o un sistema compatible. La caja IP-65 incluida, es resistente a la intemperie y permite una fácil instalación.

-Adaptador para PC y CD del programa opcionales.

Características:

  • Completamente digital. Sin hardware analógico implicado en la conversión 0-10V.
  • Gran resolución, precisión y fiablidad.
  • ID de dispositivo única.
  • LED de estado.
  • 1 Puerto serie.
  • Rango de salida programable por software.
  • 4 Alarmas programables por software.
  • Señal independiente de fallo en el sensor.
  • Protegido contra sobretensión, inversión de polaridad y cortocircuito.



Conexiones de la placa:

  • Power +: Voltaje de alimentación.
  • Power -: Masa.
  • CHN 1: Salida canal 1.
  • CHN 2: Salida canal 2.
  • Puerto E/S 1-4: Alarmas 1-4.
  • Puerto E/S 5: Señal de fallo en el sensor.
  • Puerto Config. 1: Puerto serie Tx.
  • Puerto Config. 2: Puerto serie Rx.
  • Puerto Config. 3: Voltaje del adaptador para PC.
  • Puerto Config. 4: Entrada de reset.
  • Config. Port 5: Masa.
  • RJ-II: Conector del sensor.

Especificaciones eléctricas:

  • Voltaje de alimentación: 12VDC a 24VDC.
  • Consumo: 65mA @ 12VDC (máximo).
  • Protecciones del circuito: sobretensión, inversión de polaridad y cortocircuito.
  • Tipo de salida: 4-20mA / 0-5V o 0-10V.
  • DAC de salida: 16 bits.
  • Offset de salida: ±0.05%.
  • Impedancia de salida: 25MΩ.
  • No-linealidad integral: ±0.002.

Especificaciones mecánicas:

  • Temp. de funcionamiento: -30ºC a +60ºC.
  • Protección de la caja: IP-65.
  • Material de la caja: Plástico ABS UV-resistente.
  • Dimensiones de la caja: L 98 mm (3.8') x A 64 mm (2.5') x H 36 mm (1.4'). mm).
  • Peso: 146 g (5.1 oz).
