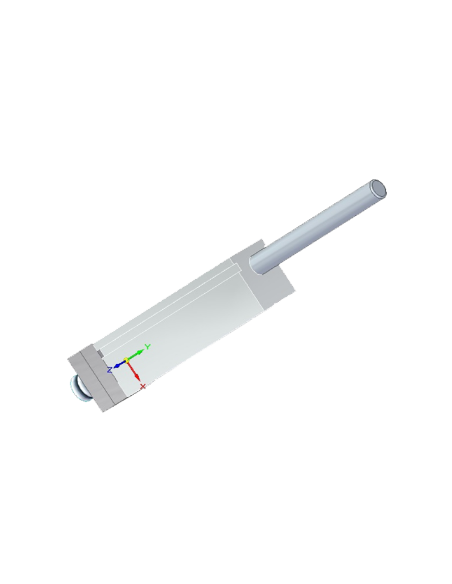

LHS-X-18X18-XX Transductor de Desplazamiento Lineal

LHS-X-18X18-XX

Pot-Tech Electronics PVT LTD

Nuevo

- Sensor de posición lineal sin contacto basado en la tecnología Hall Effect.
- Linealidad precisa hasta 1% F.S. o 0.5% F.S (bajo petición)
- Acondicionador de señal incorporado para salida de 0 - 10 Vdc / salida de 4 - 20 mA.
- Vida útil extremadamente larga.
- Extremadamente compacto en tamaño.
- Cortocircuito, sobrevoltaje y polaridad inversa protegidos.

El Sensor mide: Desplazamiento Lineal
---------- INDUSTRIA ------------ Transductores

- El efecto lineal de la sala de no contacto del transductor de desplazamiento se utiliza para detectar el desplazamiento del sistema que se corresponde con el movimiento lineal del eje del sensor.
- La señal de salida corresponde a 0 a la longitud máxima de carrera con una longitud de carrera estándar de 5 mm, 10 mm, 20 mm, 25 mm y 30 mm. El recorrido de 40 mm está disponible sin modo de resorte. La personalización en la longitud de carrera es posible.
- Debido a que el Producto se basa en el efecto de la Tecnología de Hall sin contacto, tiene una vida muy larga.
- Totalmente protegido por Allumnium metal con eje S.S Lo hace altamente robusto y confiable en el lado mecánico y por la característica de sobretensión, la protección contra cortocircuito y voltaje inverso lo hace resistente en la tierra eléctrica.
- El transductor lineal de efecto Hall es un producto económico con muy buena precisión y resolución de 12 bits

  • Variantes:

- 12 bits de resolución de 0,5 a 4.5VDC analógico Proporción de salida matricial.
- Salida de PWM con resolución de 12 bits.
- Resolución de 12 bits con entrada de 24Vdc y salida 0-10Vdc o de 4-20 mA.

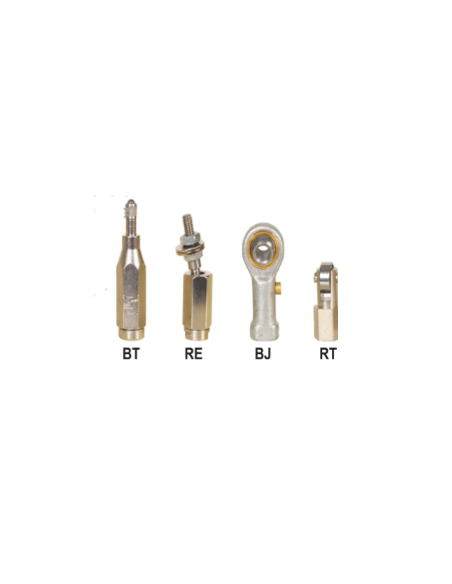

- Eje en ambos lados y eje roscado para tener tapas de eje variable disponibles.
- Carcasa metálica de 18 X18 versión de carcasa de aluminio disponible.
- Retorno por muelle y la versión de retorno distinto de primavera disponible.
- Conector de metal con protección IP posible.

-- Técnico:

  • Montaje:

Para obtener el mejor rendimiento de LHS-X-18X18-XX por debajo de los puntos, debe tenerse en cuenta.
1) La fuerza de empuje hacia el eje debe ser perpendicular al movimiento lineal.
2) El montaje del sensor debe ser con un mínimo de 4 abrazaderas en una superficie lo más plana posible. Las abrazaderas se montarán con 2 tornillos M4 y ensamble de tuercas a una distancia de 29 mm uno del otro. MC-18X18 están disponibles para el mismo.

  • Magnética Cross Talk:

Si se van a instalar dos unidades LHS a menos de 2 pulgadas (medido entre el centro de ambos ejes), se debe instalar un protector magnético, como una pequeña placa de acero, para evitar que un codificador cause pequeños cambios en la posición informada. a través del campo magnético cros s -tal k.

  • Material:

  • Entorno:

  • Información sobre pedidos:

-- Mecánico:

  • Mecánico:

-- Variantes eléctricas:

  • Eléctrico Analógico O / P:

  • PWM O/P:
