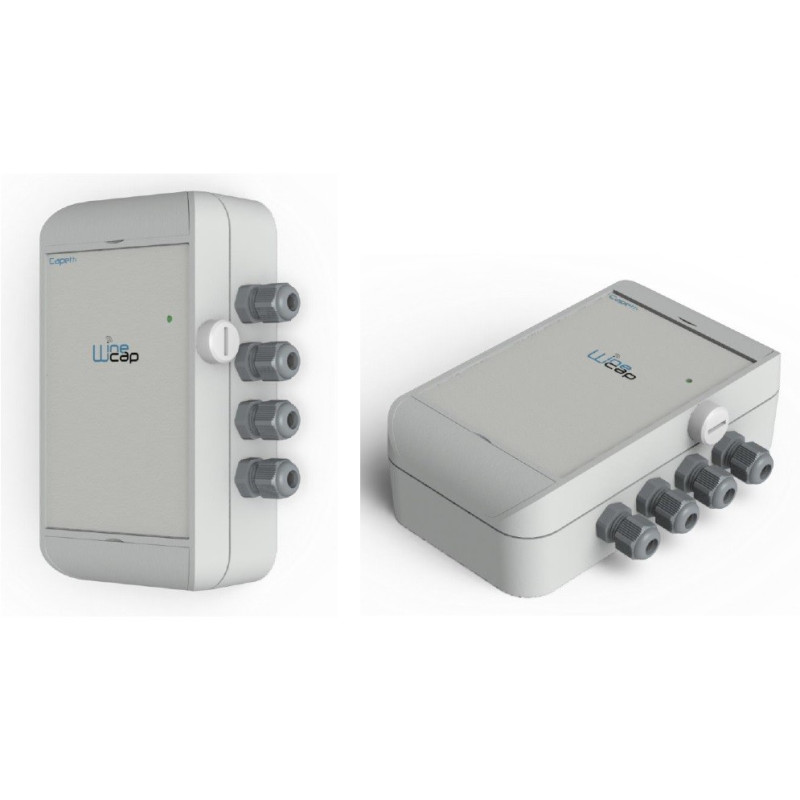

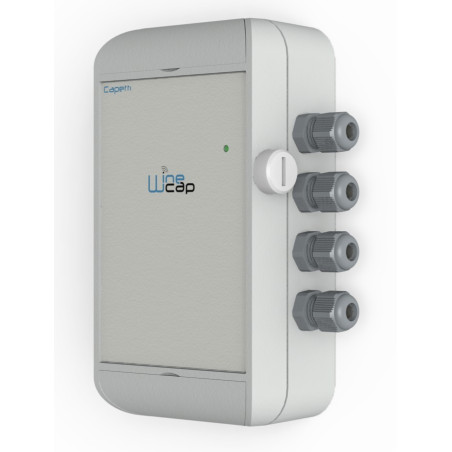

WSD12-4VW Registrador de Datos inalámbrico inteligente para Cuerdas Vibrantes y Sensor de Temperatura

Referencia: WSD12-4VW

Condición: Nuevo

- Registrador de datos inteligente inalámbrico de 4 canales
- Hasta 4 entradas para cuerda vibrante (500÷4000 Hz) y hasta 2 transductores de temperatura
- Entradas configurables respectivamente (2+2, 3+1, 4+0)
- Batería interna de litio tipo "C" para una duración de la batería de hasta 4 años con 4 cuerdas vibrantes y muestras cada 60 minutos
- Estanqueidad IP 65.

Consulta este producto

Compartir en Facebook
Remove this product from my favorite's list.
Add this product to my list of favorites.
Imprimir

GENERAL
ESPECIFICACIONES
APLICACIONES
Ficha técnica
Descargar
Accesorios

Entorno de Uso	Interior
Tipo de Registrador	Multicanal
Aplicación	Monitoreo Industrial
Número de Canales	4 canales
Con Display	No
Clasificación IP	IP65
Comunicaciones	Wireless
Duración Batería	4 años

WSD12-4VW Data Sheet Descargar (489.86k)

WSD12-4VW Manual Descargar (899.78k)

► Registrador de datos inteligente inalámbrico
El WSD12-4VW es un registrador de datos con 4 canales de entrada para adquirir Frecuencia y Temperatura, en cuerda vibrante (extensómetros, piezómetros, fisurómetros), con funcionalidad de almacenamiento de las muestras adquiridas.

Configurable mediante puentes para:
► 4 cuerdas vibrantes (frecuencia)
► 3 cuerdas vibrantes (frecuencia) y 1 de temperatura
► 2 cuerdas vibrantes (frecuencia) y 2 temperaturas
La configuración deseada debe emitirse durante el proceso de inscripción.

► El módulo de radio High Reliability (tecnología de radio única de 868 MHz. implementando saltos de frecuencia en 11 canales) basado en el protocolo WINECAP™ LuPo (Long Range) proporciona un excelente alcance de radio, bajo consumo de batería y la certeza de la recuperación de datos en cualquier situación (apagón/ señales de obstáculos).

► Con una memoria de respaldo integrada, puede almacenar las últimas 64,000 muestras por canal, incluso si el enlace inalámbrico no funciona. Las muestras se pueden descargar mediante la conexión USB.
Mediante el software de configuración se puede establecer el intervalo de muestreo y se pueden activar dos umbrales por canal.

► Puede interconectarse con:
- todas las estaciones base de la línea de productos MWDG
- todas las estaciones base de la línea de productos MWLI

► Si es necesario, la cobertura de radio puede extenderse hasta 16 veces utilizando enrutadores WR12 (repetidores alimentados por batería con una duración de batería de hasta 7 años) entre el registrador de datos y la estación base.

Alimentación	8.5A/h - 3.6V type “C” lithium internal battery
Vida de la Batería (*)	Up to 4 years (samples every 60 minutes, radio signal quality at least sufficient and 4 vibrating wires)
*Measures acquired (4 channels***)	· Frequency · Temperature
Sampling interval (*)	Selectable from one minute to 24 hours (60 minutes default)
Datalogger capacity	64,000 samples
Working temperature	· Operative: -30°C ÷ +60°C · Warehousing: -40°C ÷ +70°C
Radio frequency	ISM 868MHz
Radio coverage (**)	From 800m up to 12.8Km on sight
Sealing	IP65

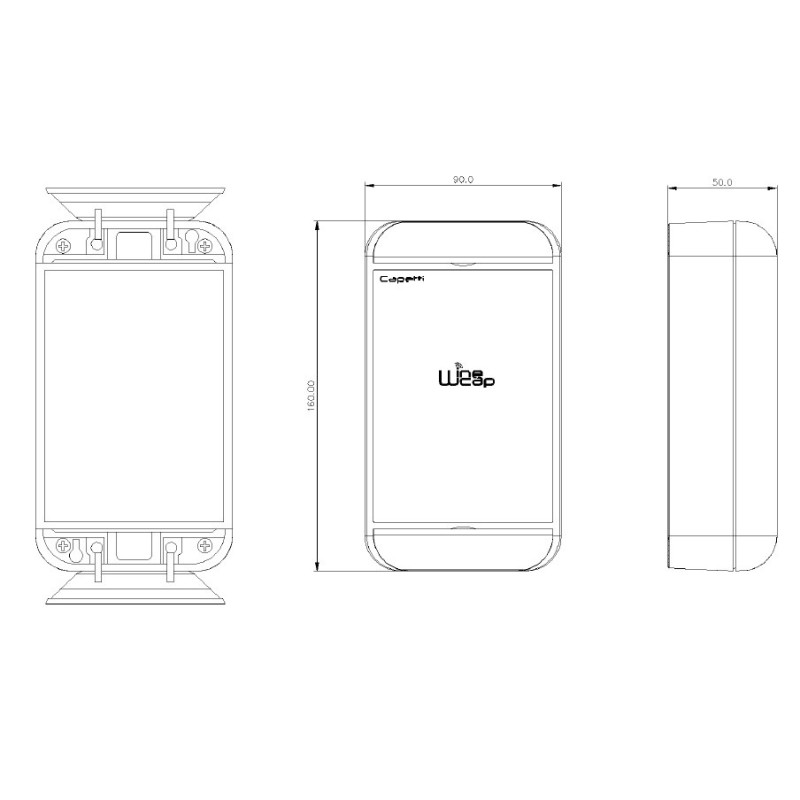

Dimensions	90 x 160 x 50mm
Weight	450g
Case material	ABS
Mounting	Fix on 4 points
Connections	Wireless/USB
Cable external diameter	4.7mm maximum
Copper wire section	0.05 ÷ 2.5mm² / ÷ 14 AWG
Frequency - Transducer type	Vibrating Wire
Frequency - Excitation range	500 ÷ 4000Hz
Frequency - Oscillator accuracy	± 50ppm
Frequency - Measure resolution	0.1µs / 0.1Hz
Temperature - Transducer type	NTC3KΩ
Temperature - Measure range	-20°C ÷ +70°C
Temperature - Measure accuracy	0.25°C at 25°C
Temperature - Measure resolution	0.01°C
*2VW-2NTC configuration (Default) (****)	Two frequencies and two temperatures
3VW-1NTC configuration (***)	Three frequencies and one temperature
4VW configuration (***)	Four frequencies

* La duración de la batería y el intervalo de muestreo pueden verse afectados por las condiciones del trabajo de campo y la configuración del sistema.

** cobertura de radio alcanzable utilizando hasta 32 enrutadores WR12 (máximo 16 para cada ruta) entre el registrador de datos y la estación base.

*** consulte la documentación del transductor seleccionado. Configure los interruptores DIP de manera adecuada.
