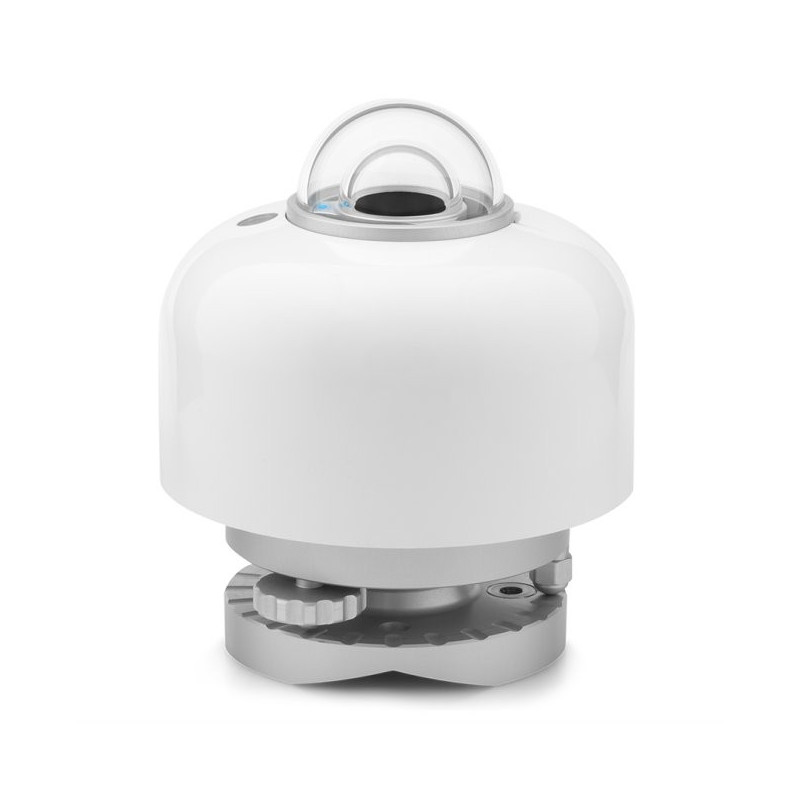

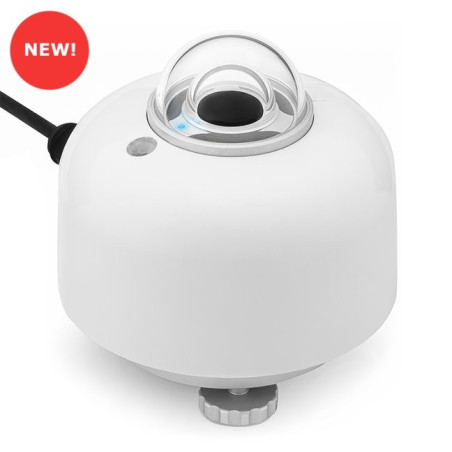

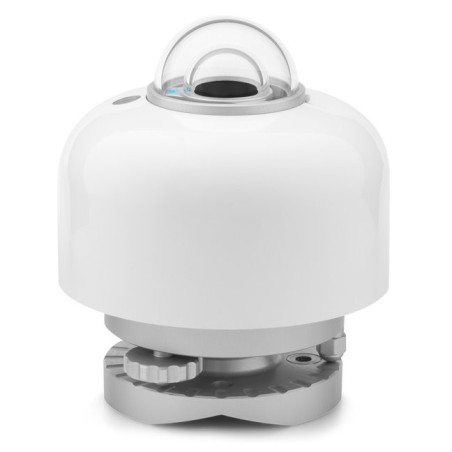

SR300-D1
Nuevo
◆ El piranómetro SR300-D1, un dispositivo Clase A según ISO 9060:2018, garantiza medidas precisas y fiables de la radiación solar

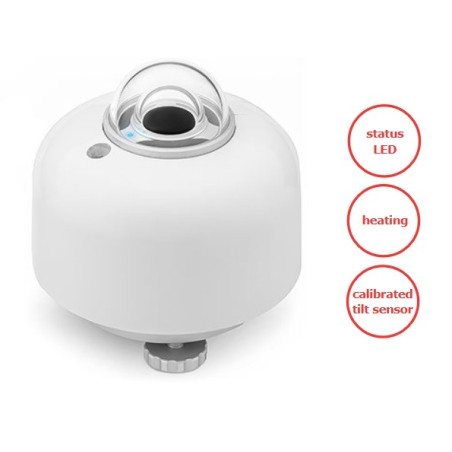

◆ Incluye calefacción interna para evitar rocío y escarcha, protección contra sobretensiones y un sensor de inclinación de alta precisión para el monitoreo óptimo de sistemas PV.
Este producto ya no está disponible
Disponible el:
El Sensor mide: | Luz Solar W/m2 |
Señal de Salida: | RS485 |
Hukseflux se enorgullece de presentar el SR300-D1. Sucediendo a nuestro modelo líder en el mercado SR30, el SR300-D1 está aún más optimizado para su uso en plantas de energía fotovoltaica. El sensor cumple con los requisitos de grado industrial para la inmunidad contra sobretensiones y la seguridad en la instalación. El SR300-D1 está destinado para su despliegue donde se requiere la máxima fiabilidad y precisión en las mediciones.
► Diseñado para monitoreo de rendimiento de sistemas fotovoltaicos conforme a IEC 61724-1 Clase A
► Calefacción interna para mitigación de rocío y escarcha en todos los climas
► Protección contra sobretensiones integrada, diseñada para resistir las condiciones extremas que se encuentran en las plantas de energía fotovoltaica, actualizable a 4 kV con el dispositivo opcional de protección contra sobretensiones SPD01
► Cumple con IEC 61326-1 “Equipamiento industrial” – calificado para entornos electromagnéticos industriales
► Permite a los diseñadores de sistemas cumplir con las regulaciones de seguridad locales
► Respaldado por una organización de calibración mundial para el menor costo total de propiedad
SR300-D1: Monitoreo de Radiación Solar de Grado IndustrialHukseflux introduce el monitoreo de radiación solar de "grado industrial". El piranómetro SR300-D1, completamente digital y con calefacción, está diseñado para medir la radiación solar con la máxima fiabilidad y precisión de medición. El SR300-D1 es el sucesor de nuestro piranómetro SR30-M2-D1, conocido mundialmente como el instrumento ideal para el monitoreo del rendimiento de sistemas fotovoltaicos. El SR300-D1 continúa proporcionando la precisión de medición del SR30. Puede parecer similar, pero en muchos aspectos, el SR300-D1 es un instrumento completamente nuevo, diseñado para su uso en sistemas de monitoreo PV. El SR300-D1 cumple con los requisitos de inmunidad, emisión, eléctricos, ambientales y de seguridad de grado industrial para su uso en entornos industriales al aire libre, mejorando significativamente la fiabilidad de las mediciones. La facilidad de operación se ve aún más mejorada a través de su funcionalidad extendida y diagnósticos. |
Monitoreo de Rendimiento de Sistemas Fotovoltaicos: Cumple con IEC 61724-1 Clase AEl SR300-D1 cumple con los requisitos de la IEC para el monitoreo de rendimiento de sistemas fotovoltaicos "Clase A" sin necesidad de accesorios adicionales. Incluye:
|
Inmunidad a Altos Voltajes y Corrientes - SobretensionesEl SR300-D1 ha sido probado y clasificado para entornos industriales según las normas IEC 61326-1 y IEC 61000-6-2, ofreciendo varios niveles de inmunidad en el diseño de sistemas de medición. Con el Dispositivo de Protección contra Sobretensiones SPD01 opcional, esta inmunidad puede aumentarse hasta 4 kV. Un solo SPD01 puede proteger hasta 3 piranómetros. También se puede usar un SPD de terceros con especificaciones similares. Para alcanzar el nivel de inmunidad requerido para una instalación dada, es esencial incluir componentes del sistema general como:
|
Seguridad Eléctrica en el Lugar de TrabajoUna planta de energía fotovoltaica es un entorno de trabajo potencialmente peligroso. Para cumplir con las regulaciones de seguridad, el SR300-D1 cuenta con un terminal de conexión a tierra dedicado para la conexión a tierra protectora. Incluso cuando el piranómetro está aislado de la plataforma de montaje, debe estar correctamente conectado a tierra a través de este terminal. El SR300-D1 permite a los diseñadores de sistemas cumplir con las normativas de seguridad, que a menudo se basan en estándares de seguridad eléctrica de la UE y EE. UU., tales como:
|
Medición de Ángulo de InclinaciónPara los sistemas PV con seguidores de eje único, los sistemas de Clase A IEC 61724-1:2021 también requieren una medición del ángulo de inclinación. Para ello, el SR300-D1 utiliza un acelerómetro que está calibrado individualmente y compensado por temperatura de -30 a +50 °C, asegurando mediciones de alta precisión conforme a la exactitud requerida de ± 1°. Los componentes de aceleración x, y y z se pueden leer por separado para proporcionar información adicional sobre la orientación del instrumento. |
Calentado para Alta Disponibilidad de Datos, Operación en 3 Modos de PotenciaEl SR300-D1 incluye un calentador para mitigar el rocío y la escarcha, asegurando alta disponibilidad de datos. Funciona en tres modos de potencia, todos cumpliendo con los criterios de clasificación ISO 9060 Clase A. Esta característica permite a los usuarios conservar energía y continuar las mediciones incluso cuando la potencia operativa del sistema es limitada.
El calentamiento contrarresta eficazmente la formación de rocío y escarcha. En la imagen adjunta se puede ver claramente la diferencia entre un piranómetro calentado y uno sin calentar. |
Diagnósticos RemotosAdemás de la irradiación solar, el SR300-D1 emite varias alertas y mediciones para uso remoto, destacando principalmente:
Los diagnósticos remotos reducen la necesidad de inspecciones de campo (programadas o no). |

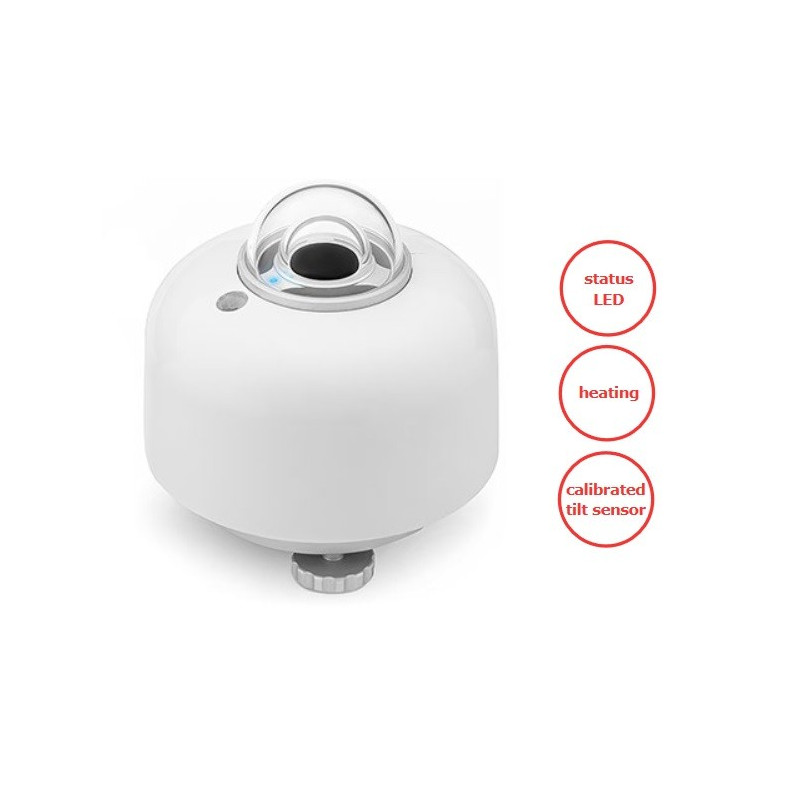

Diagnóstico en Sitio: LED de EstadoEl LED de estado proporciona retroalimentación visual al operador local, ofreciendo información inmediata sobre la potencia del instrumento y el tráfico de datos. Esta característica es especialmente útil durante la instalación y las inspecciones de campo, mejorando la eficiencia operativa. |
Especificación |
Detalle |
---|---|
Medida | Radiación solar hemisférica, ángulo de inclinación del sensor (3 componentes x, y y z) |
Clasificación ISO 9060:2018 | Piranómetro de Clase A espectrally flat |
Cumplimiento IEC 61724-1:2021 | Cumple con los requisitos del sistema de monitoreo PV Clase A |
Protector del Domo | Incluido (modelo DP01) |
LED de Estado | Potencia y comunicación |
Diagnóstico del Instrumento | Fugas, inclinación, rotación, calentamiento, humedad interna |
Calentamiento | Incluido |
Certificado de Calibración | Incluido (contenido limitado según ISO/IEC 17025, sección 7.8.1.3) |
Respuesta de Temperatura | < ± 0.4 % (-30 a +50 °C) |
Incertidumbre en la Medición de Inclinación | ± 1 ° (0 a 180 °) (-30 a +50 °C) |
Longitud del Cable Estándar | 3 m (no incluido) |
Seguridad Eléctrica en el Trabajo | Directiva de Bajo Voltaje de la UE (2014/35/EU) / Código Eléctrico Nacional de EE.UU. (NFPA70) |
Operación en 3 Modos de Potencia | Normal - calentado, ventilado < 3 W; Medio - no calentado, ventilado < 1 W; Bajo - no calentado, no ventilado < 0.5 W |
Comunicación Digital | Modbus RTU, voltaje de aislamiento RS-485 1.5 kV, RS-485 de 2 hilos |
Especificación |
SR300-D1 |
SR200-D1 |
SR100-D1 |
---|---|---|---|
Clasificación ISO 9060:2018 | Clase A de espectro plano | Clase A de espectro plano | Clase B de espectro plano |
Cumplimiento de IEC 61724-1:2021 para medición de irradiación solar | Cumple con los requisitos de Clase A | Cumple con los requisitos de Clase A | Cumple con los requisitos de Clase B |
Mitigación de rocío y escarcha | Incluye calefacción | No incluido | No incluido |
Cumplimiento de IEC 61724-1:2021 para medición de inclinación | Cumple con los requisitos de Clase A | No incluido | No incluido |
Precisión de medición para sumas diarias | 2.3% | 2.4% | 4.6% |
Medición de humedad interna | Sí | Sí | Sí |
