HD2030 Analizador de Vibraciones de Cuatro Canales

HD2030

Delta Ohm

Nuevo

Analizador de Vibraciones de Cuatro Canales Datalogger

2 100,00 €

Número de Canales 4 canales
Tipo de Instrumento Analizador de Vibraciones
El instrumento mide: Vibraciones de mano-brazo

Kit analizador de vibraciones de 4 canales para acelerómetros IEPE

• Medición de las vibraciones transmitidas al sistema mano-brazo y a todo el cuerpo con filtros de paso de banda Fa, Fc y Fz y filtros Wb, Wc, Wd, We, Wj, Wk, Wh, Wj, Wk, Wm que cumplen con Requisitos ISO 8041, ISO 5349 e ISO 2361.
• Funciones de registro de datos con 8 MB de memoria y tarjeta SD.
• Bandas de octava de 0.5 Hz a 2 kHz y bandas de tercera octava de 0.3 Hz a 3.2 kHz Análisis espectral en tiempo real de la aceleración según IEC 61260 con cálculo de velocidad y desplazamiento (opción "Análisis espectral").
• Análisis estadístico con gráfico de distribución de probabilidad, cálculo y visualización gráfica de los niveles de percentil de L1 a L99 (opción "Análisis estadístico").
• Grabación digital de las señales del acelerómetro (opción “Grabación digital”) Grabación de comentarios vocales asociados a las mediciones.
• Rango de medición 110 dB, rango lineal 80 dB.
• Interfaz serial RS232 y USB.

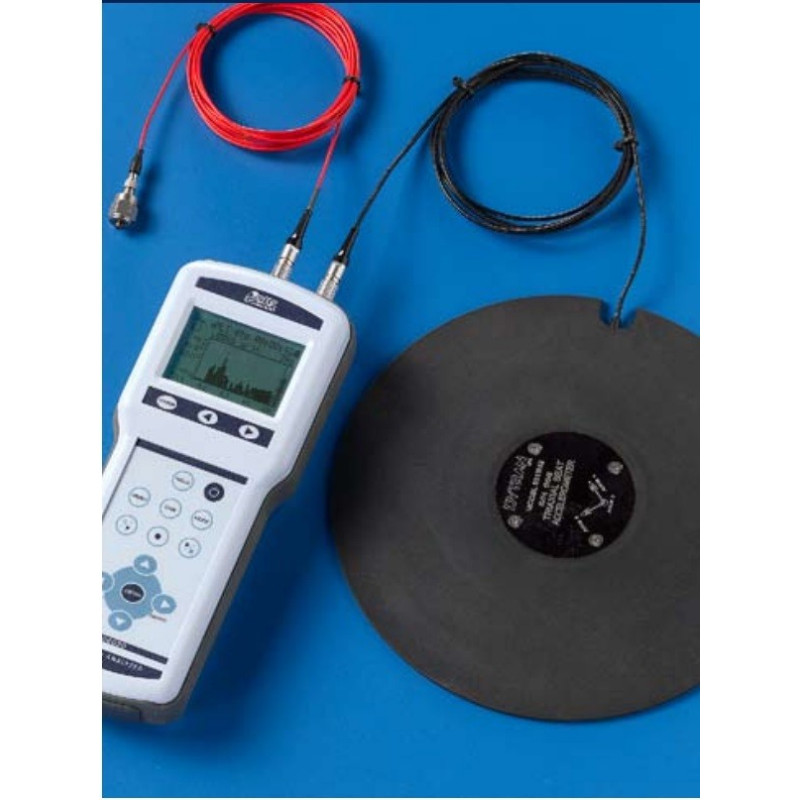

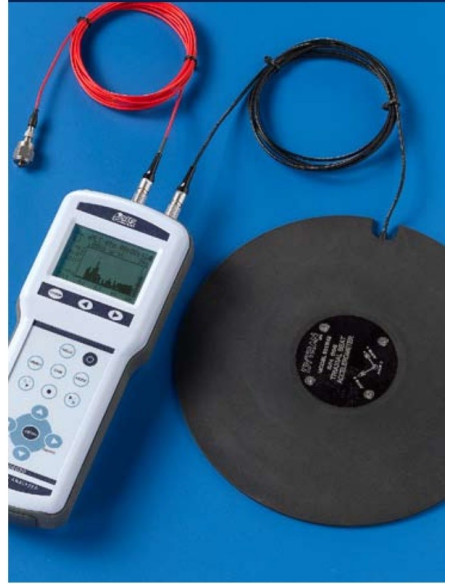

Se pueden conectar al analizador un acelerómetro triaxial y uno monoaxial o hasta cuatro acelerómetros monoaxiales.
HD2030 cumple con las normas ISO 8041, ISO 2631, ISO 5349 e IEC 61260.

NOTA: Los acelerómetros, los cables de conexión y los adaptadores NO ESTÁN incluidos en el kit.

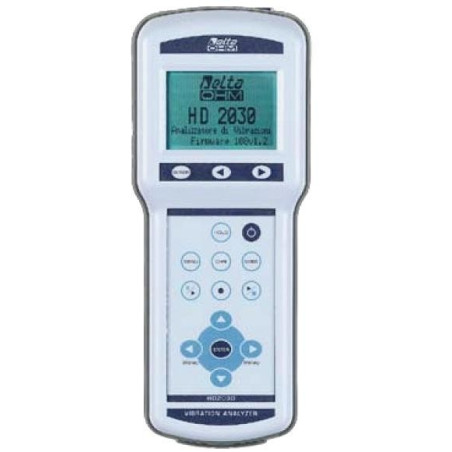

El HD2030 analizador de vibraciones portátil.  El HD2030 puede realizar análisis de espectro y estadísticos conjuntamente. El instrumento suministra todos los parámetros de medida requeridos por la regulación en vigor con referencia a las protecciones de los trabajadores contra el riesgo conectado a las vibraciones y puede medir las vibraciones transmitidas al sistema mano-brazo y a todo el cuerpo.

Funciones:
El instrumento fue diseñado combinando la facilidad de uso con la máxima flexibilidad y la capacidad de adaptar el instrumento a la evolución de la legislación sobre las vibraciones. El usuario puede actualizar directamente el firmware usando el programa Noise & Vibration Studio suministrado.

El HD2030 cumple las específicas de la regulación ISO 8041 de 2005 y las ISO 5349-1 de 2001 (vibraciones transmitidas al sistema mano-brazo) e ISO 2631-1,2 y 4 de 1997 (vibraciones transmitidas a todo el cuerpo). Los filtros de octava y tercio de octava cumplen las específicas de clase 1 de la regulación IEC 61260.

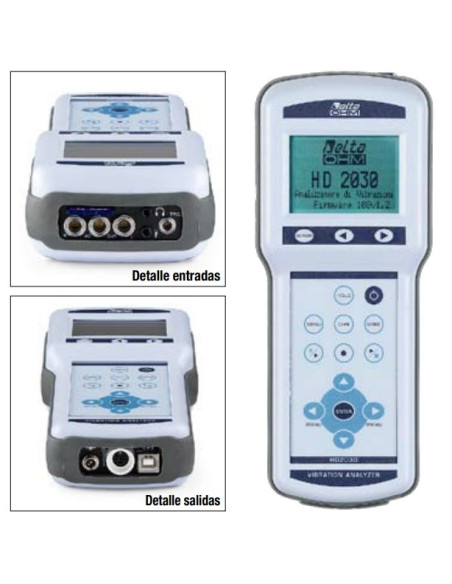

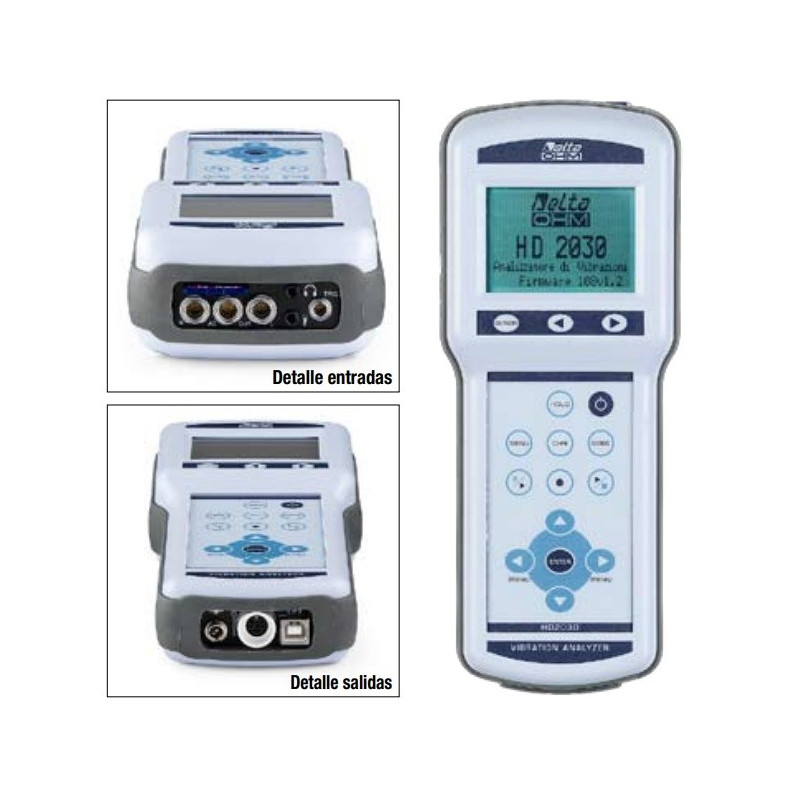

El analizador de vibraciones HD2030 detecta las aceleraciones sobre cuatro ejes a través de dos acelerómetros con electrónica de amplificación integrada (IEPE o parecido). Tres ejes se agrupan en la entrada derecha, donde se puede conectar tres acelerómetros o un acelerómetro de un tipo triaxial; el cuarto eje es asociado a la entrada izquierda. Utilizar acelerómetros con electrónica integrada que puede realizar conexiones con baja impedancia y poco ruido entre el acelerómetro y el instrumento, simplifica el uso y reduce la probabilidad de conseguir medidas erróneas o engañosas contra la interferencia o los disturbios electromagnéticos.El HD2030 analiza la señal proporcionada por los acelerómetros y realiza los cálculos de forma simultánea en los cuatro ejes. El instrumento calcula, de forma paralela para todos los canales, los valores de la aceleración ponderada y los espectros para la banda de octava o tercio de octava, mostrando la aceleración, la velocidad o el desplazamiento para cada banda de frecuencia. Las ponderaciones de frecuencia pueden ser elegidas libremente en función de la aplicación específica. Junto con los valores de aceleración instantánea y promedia, el analizador también elabora niveles de pico, dosis de vibración (VDV), factores de cresta, y también realiza el análisis estadístico. Como analizador estadístico, el HD2030 calcula la distribución de probabilidad de un parámetro de medida y lo analiza según clases de 1dB. Están disponibles el gráfico de la distribución de probabilidad y uno con los niveles percentiles de L1 a L99. La adquisición de la aceleración en 4 canales permite, por ejemplo, analizar las vibraciones.

Característica técnicas del HD2030:

• Regulaciones técnicas: ISO 8041 de 2005 ISO 5349-1 de 2001 (vibraciones transmitidas al sistema mano-brazo) ISO 2631-1,2 y 4 de 1997 (vibraciones transmitidas a todo el cuerpo). regulación IEC 61260 de 1995 clase 1
• Modalidad de medida: Vibraciones transmitidas al sistema mano-brazo Vibraciones transmitidas a todo el cuerpo Vibraciones en los edificios
• Parámetros de medida: RMS, VDV, MTVV, Pico, Máx., Mín.
• Ponderaciones de frecuencia Fz, Fc y Wh para las mediciones en el sistema mano-brazo Fz, Fa, Wb, Wc, Wd, We, Wj, Wk para las mediciones de todo el cuerpo Fz, Fm e Wm para medir las vibraciones transmitidas por los edificios
• Análisis de espectro para banda de octava y tercio de octava El intervalo de las frecuencias centrales depende de la aplicación seleccionada según lo que está indicado en la tabla siguiente.

El analizador HD2030 puede realizar todas las mediciones requeridas por la legislación con respecto a la protección de los obreros contra el riesgo de exposición a las vibraciones mecánicas (Decreto Ley 19 de agosto de 2005 núm. 187).

La selección de realizar mediciones mano-brazo (HA) o todo el cuerpo (WB y BV) cambia la extensión según la frecuencia de el análisis de espectro.

Para las mediciones mano-brazo, el campo se extiende de 3.15Hz a 3.15kHz (de 4Hz a 2kHz para el espectro para bandas de octava), mientras que para las mediciones de todo el cuerpo, el campo de las frecuencias centrales está hacia frecuencias bajas, de 0.315Hz a 315Hz (de 0.5Hz a 250Hz para el espectro para bandas de octava).

El HD2030 es adecuado para evaluar la exposición de los trabajadores a las vibraciones y al riesgo contra lesiones en los casos siguientes:

• vibraciones trasmetidas al sistema mano-brazo a través de herramientas vibrantes u objetos sujetos a vibraciones o impactos o vibraciones transmitidas a todo el cuerpo a través el asiento de conducción o vibraciones transmitidas a todo el cuerpo en las estaciones de trabajo;
• vibraciones transmitidas a todo el cuerpo por edificios sujetos a vibraciones o impactos. El HD2030 es un analizador de vibraciones adecuado para las aplicaciones siguientes:
• análisis de espectro de las vibraciones para bandas de octava o de tercio de octava,
• análisis estadístico con cálculo de los niveles percentiles de da L1 a L99, evaluación de la atenuación de las vibraciones de guantes antivibrantes, asientos y materiales o pruebas estructurales en los edificios.

El kit incluye:
· HD2030: analizador de vibraciones de 4 ejes completo con registro de datos y almacenamiento de comentarios vocales.
· HD6188: grasa de silicona.
· HD6273: Bandeja de cera para pegar acelerómetros.
· 080A90: pegamento para una fijación rápida.
· HD2030MC: tarjeta de memoria SD de 32 GB.
· CP22: cable serie USB para conexión a PC. Alternativamente, se puede suministrar a pedido el cable HD2110CSNM para RS232 (COM
tipo) puertos serie.
· Software "Noise Studio" para PC con sistemas operativos Windows® descargables desde el sitio web de Delta OHM.
· Manual de usuario y maletín de transporte.
· Informes de calibración ISO 9001 para el analizador de vibraciones HD2030: calibración como medidor de vibraciones según ISO 8041

NOTA: Los acelerómetros, los cables de conexión y los adaptadores NO ESTÁN incluidos en el kit.
