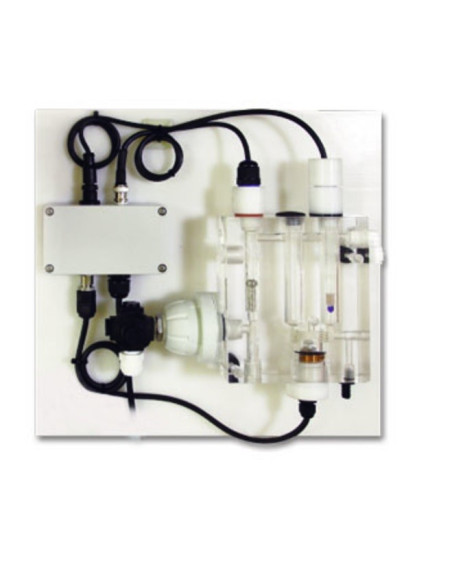

SMR03 Analisador Cloro Livre para Qualidade da Água

O compartimento livre de cloro em um gabinete resistente à prova de IP68, cabo de força de tração de 1000 N, transmissão de dados digital de até 1,2 km, o medidor de cloro é idealmente usado na indústria de água / esgoto.

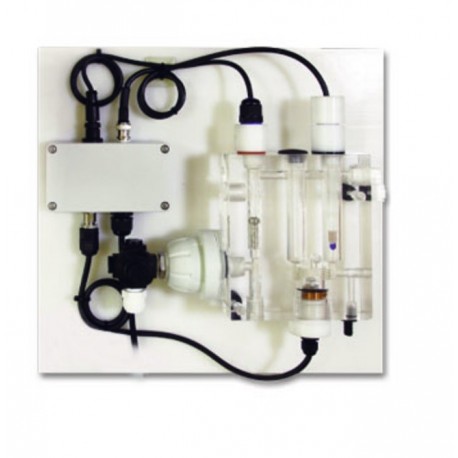

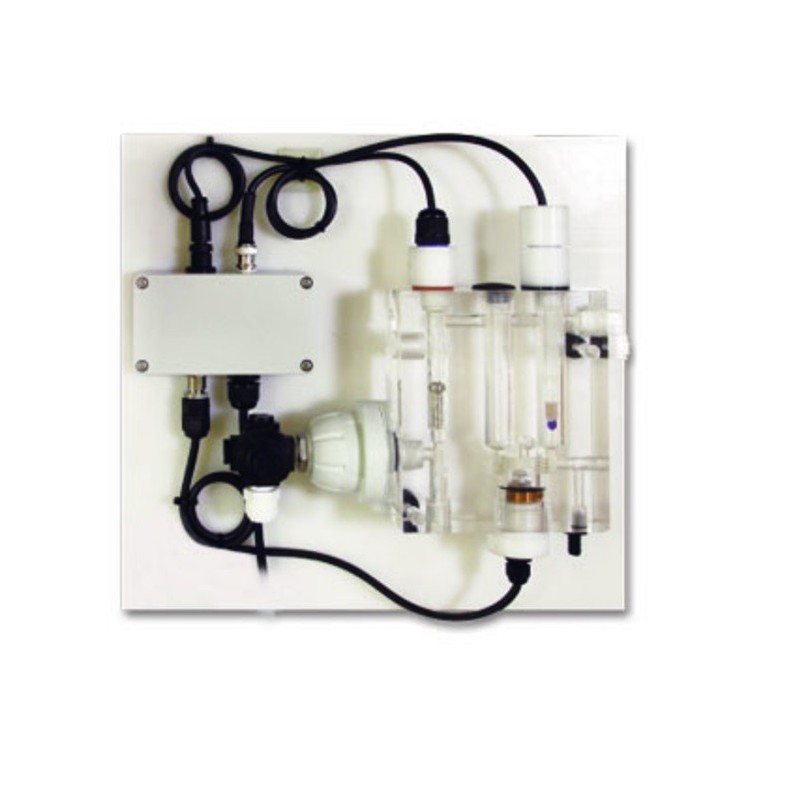

A célula de medição de eletrodo amperométrico consiste em duas sondas de combinação que usam um cátodo de platina e um eletrodo de ânodo de cobre para medir amperometricamente o cloro residual livre, não há necessidade de reagentes químicos e as bolas de vidro internas rodam continuamente para remover o gás hidrogênio dos eletrodos . Uma reação eletroquímica ocorre dentro desses eletrodos, com base na concentração de cloro disponível, gerando uma corrente propocional. Toda a unidade inclui indicador de fluxo, eletrodo de cloro livre e placa de montagem. Estão disponíveis sensores opcionais de pH e temperatura para compensação.

■ Gabinete submersível de água IP68 robusto, solução sem gabinete
■ 1 seg. Medição em tempo real on-line
■ Consumo de energia ultra baixa de 0,05 W, ideal para aplicações ao ar livre
■ Compensação de temperatura
■ Alta Confiabilidade, Drift Free
■ Proteção contra iluminação e sobretensão para comunicação elétrica e RS485
■ Comunicação digital RS485 de 1,2 Km, redução de custos de cabeamento e engenharia
■ Configuração de software Calibração e monitoramento de dados
■ Protocolo Modbus Normal RTU, Conectado Diretamente com PLC, HMI, Eliminar o Custo do Módulo de E / S
■ Limpeza automática, quase sem manutenção
■ Sem reagente e membrana, quase sem consumíveis
■ Não afetado pela flutuação da pressão (1 ~ 15kg f / cm2)
■ Compensação do pH (pH 6-8)
■ Sensores adicionais de integração, como a condutividade, TDS ou ORP
■ Nenhuma saída de alarme de água de entrada

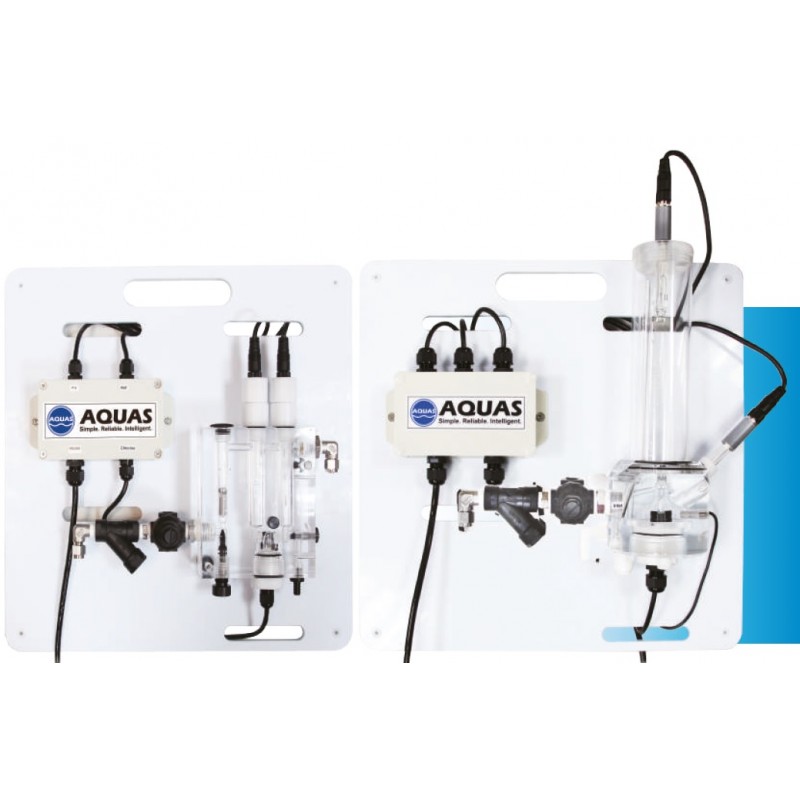

Type	SMR03-1: Free Chlorine Analyzer (without pH sensor compensation) SMR03-2: Free Chlorine and pH Analyzer (with pH sensor compensation)
Measurement range	0~5 ppm; 0~20 ppm (optional)
Accuracy	0.01 ppm (0~0.5 ppm); 0.02 ppm (0.5~2 ppm); 0.1 ppm (2~5 ppm)
Resolution	0.01 mg/L
Repeatability	±1% FS
Temperature compensation	0~85 °C
Automatic pH compensation	6-9 pH (SMR03-2)
First setup time	4 hours
Process flow rate	Min. 0.8 l/min
Auto cleaning	rotating glass ball
Electrode material	platinum (cathode), copper (anode)
Operating pressure	0~20 Kgf/cm2
Operating temperature	0~85 °C
Response time	3 secs
Protection	IP68
Temperature Sensor	Pt100
Temperature measurement range	0~65 °C
Temperature accuracy	±0.5 °C
Housing	Acrylic
pH Sensor
Measurement range	0 ~14 pH
Accuracy	0.01 pH
Resolution	0.01 pH
Repeatability	±1% FS
Operating pressure	Max. 10 Kgf/cm2 (optional)
Operating temperature	0 ~ 85 °C
Process flow rate	0.1l /min
Response time	1 sec
Dimension	SMR03-1: 152(W)x168(H)x118(D) mm SMR03-2: 215(W)x300(H)x155(D) mm
Weight	SMR03-1 analyzer: approc. 300g SMR03-2 analyzer: approc. 500g ; cable: 80 g/m

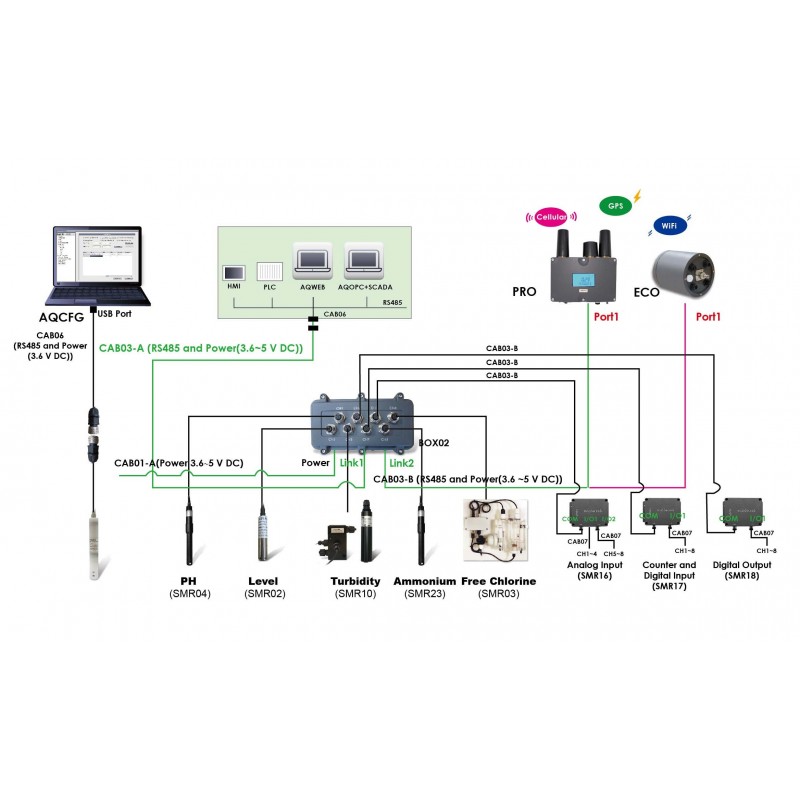

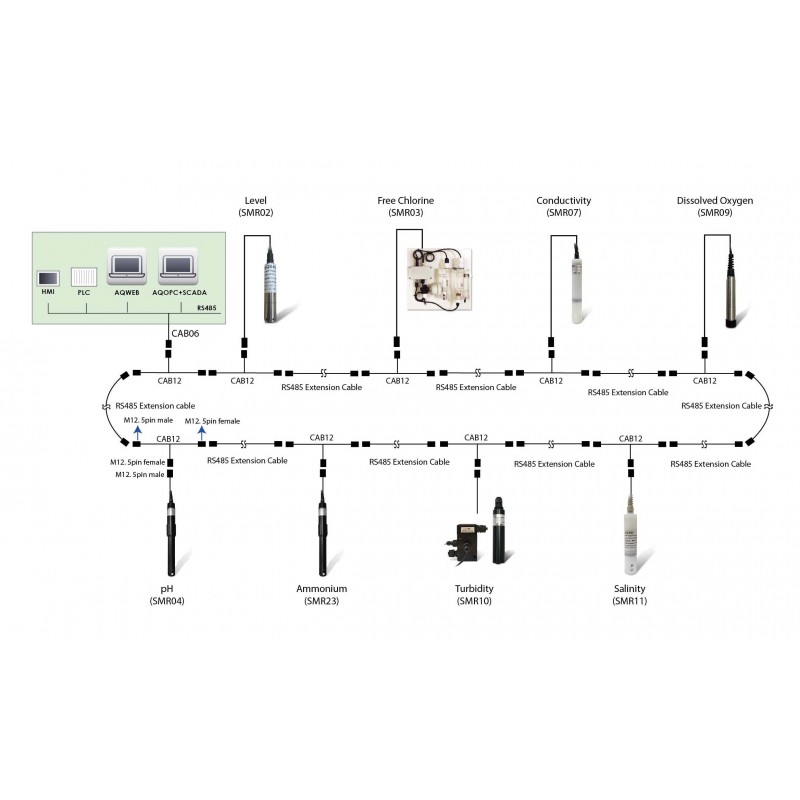

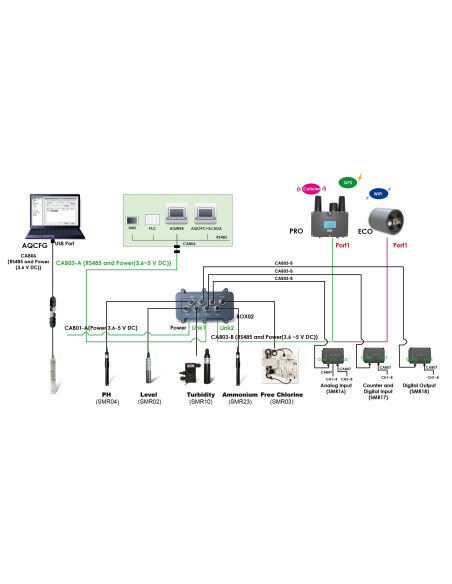

Aplicação típica
