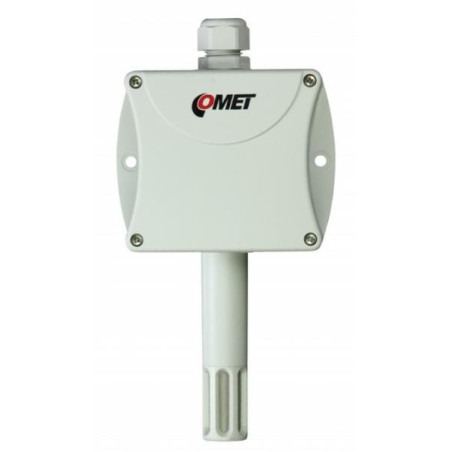

P3110E Transmissor de Temperatura e Humidade Relativa saídas 4-20 mA (-30 a +80°C) (0 a 100% HR)

P3110E

Comet System

New

O transmissor P3110E com saídas de 4-20 mA foi projetado para medir o ar Temperatura e umidade relativa em ambientes quimicamente não agressivas.

109,00 €

O Sensor mede: Temp. / Umidade Relativa
Sinal de Saída: 4-20 mA
Energía: Adaptador Ac/Dc 230V-50Hz inc.

O transmissor relativo de umidade e temperatura está equipado com sensores de temperatura e umidade relativa. O transmissor contém um circuito de controle baseado em microprocessador em uma caixa de plástico durável com terminais de conexão e sensores em um filtro com malha de aço inoxidável. Os transmissores de umidade estão equipados com duas saídas galvânicas isoladas de 4-20mA. O design informatizado garante a compensação de temperatura do sensor de umidade e indicação de falha. O sensor de polímero capacitivo state-of-the-art garante excelente calibração de estabilidade a longo prazo, inércia contra água e condensação. Os transmissores são projetados para uso em ambiente não agressivo.

APLICAÇÕES - medição e controle da umidade do ar em:

  • Gerência de HVAC
  • Construção de automação HVAC
  • Armazéns
  • Estufas
  • Fabricantes
  • Museus, arquivos, galerias
  • Quartos climatizados
  • Estações meteorológicas
  • As saídas são definidas para o alcance máximo do fabricante -30 a + 80 ° C e 0 a 100% RH.

Se for necessário um ajuste diferente das saídas, especifique os valores de saída requeridos RH e T e os intervalos exigidos na ordem. O ajuste é gratuito.

Exemplo de pedido: Transmissor P3110E, saída 1: RH 10 a 90%, saída 2: temperatura 0 a 35 ° C

Application wiring of the humidity transmitter

Fiação de aplicação típica do transmissor de saída dupla

Cálculo da tensão mínima de energia Uss para operação adequada:
Uss min> Uo min + Imax * Rz,
Onde: Uo min = 9 V
Imax ... aproximadamente 20 mA
Rz ... resistência de detecção (shunt)
Ambos os loops de corrente (I1 e I2) estão conectados de forma análoga, o loop de corrente I1 deve estar sempre conectado.

Parâmetros Técnicos

Valor

Saída

4-20mA

Measured Value

Relative Humidity + Temperature

Construction Type

Ambient Air

Design

Industrial

Temperature Measuring Range

-30 to +80°C

Relay Output

No

Two-State Input

No

Lcd Display

No

PoE

No

Relative humidity range

0 to 100%

Accuracy of relative humidity measurement

±3.0% relative humidity from 5 to 95% at 23°C

Accuracy of temperature output

±0.6°C

Temperature operating range

-30 to +80°C

Range of humidity sensor temperature compensation

all temperature range

Current outputs - two-wire connection

4-20mA, galvanic isolated

Filtering ability of sensor cover

0.025mm - filter with stainless steel mesh

Protection of the case with electronics

IP65 electronics, IP40 sensors

Power

9-30Vdc

Dimensions

89 x 170 x 40 mm (W x H x D), stem length 75 mm

Weight

approximately 150g

Warranty

2 years

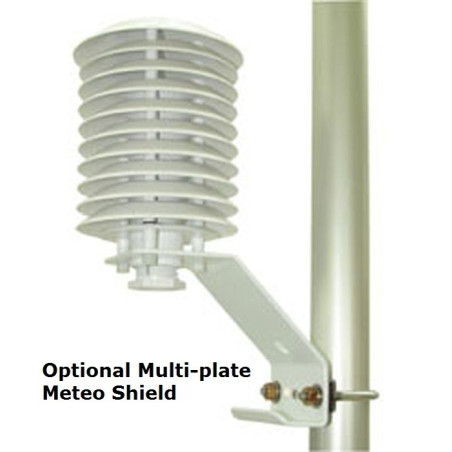

Multi-plate radiation shield:

code: F8000

Multi-plate radiation shield

Tool for easy connection to WAGO terminals 236 for analog output transmitters:

code: SP005

Tool for easy connection to WAGO terminals 236 for analog output transmitters

Plastic sensor protection with stainless filter (gray):

code: F5200

plastic sensor protection with stainless filter (gray)

PTFE sensor protection, white:

code: F5300

PTFE sensor protection, white

Sintered bronze sensor cover:

code: F0000

sintered bronze sensor cover

Vessel for adjustment and calibration of humidity:

code: MD046

Vessel for adjustment and calibration of humidity

Humidity Standard 10%RH, set 5pcs:

code: HM023

Humidity Standard 10%RH, set 5pcs

Humidity Standard 80%RH, set 5pcs:

code: HM024

Humidity Standard 80%RH, set 5pcs
