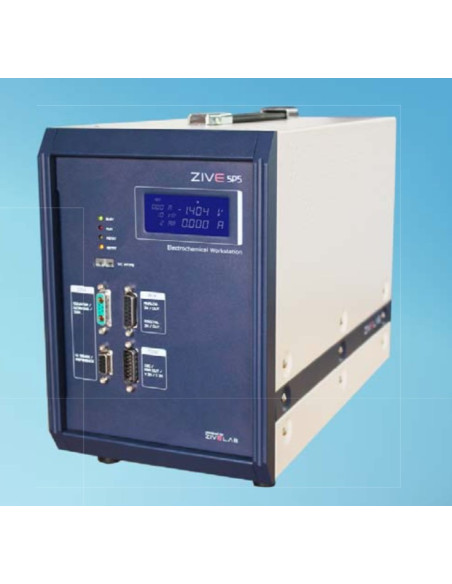

ZIVE SP5 Potentiostat + EIS 1MHz (Compliance: ±10V - Corrente Max.: ±5A, 1.5 fA)

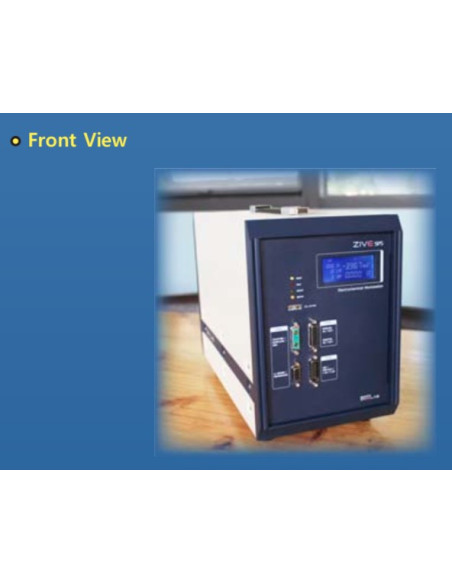

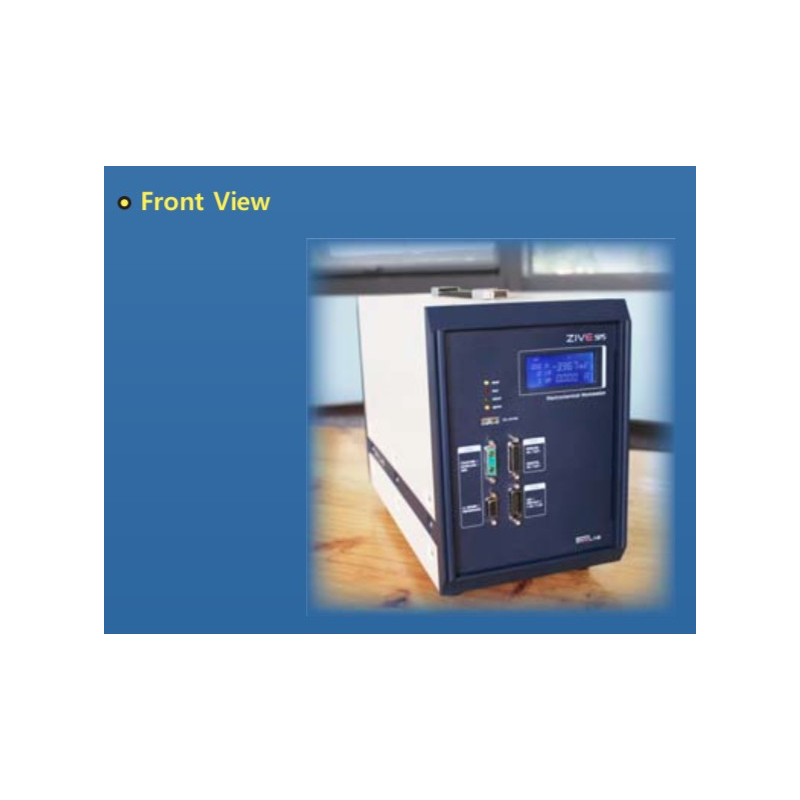

ZIVE SP5

WonATech-ZIVE LAB

New

A melhor opção para a caracterização completa de DC e impedância de diversas fontes de energia e armazenamento, como célula de combustível, bateria, painel solar, supercapacitor, etc. Além disso, suas funções versáteis o tornam adequado para outras aplicações, como corrosão, revestimentos, sensores e outras análises eletroquímicas de elementos fundamentais. O sistema é projetado sob controle FPGA e DSP com capacidade de alta velocidade.
Controle DAC: dois conjuntos de DAC de alta velocidade de 16 bits (50 MHz) para rolagem e varredura e um conjunto DAC de 16 bits (1 MHz) para controle de saída analógica auxiliar
Leitura de ADC: dois conjuntos de ADC de 16 bits e 500 kHz para leitura de tensão / corrente e ADC de 4 canais e 16 bits a 250 kHz para entrada de dados auxiliares como temperatura, tensão auxiliar, etc. Ele fornece EIS de alta freqüência, técnicas de pulso rápido e tempo de amostragem de alta velocidade.

O ZIVE SP5 é equipado com um analisador de freqüência (FRA) para o sistema como padrão e fornece medições de impedância de alto desempenho na faixa de freqüência de 10 uHz a 1 MHz. A função ZRA (zero resistência amperímetro) pode medir max 5 amperes na técnica de corrosão galvânica. O sistema é fornecido com quatro (4) pacotes de software avançados, que são catalogados por campos de aplicação. Com este pacote de software avançado, o usuário pode expandir a flexibilidade do Zive SP5


Características do sistema:


- Potenciostato / galvanostato / analisador de impedância versátil e de alta qualidade
- Tamanho compacto com funções completas
- A função FRA para controlar uma carga eletrônica externa ou o potenciostato / galvanostato da 3ª parte está disponível como padrão
- 14 capacidades de técnicas EIS que incluem multisine
- Medição IR da interrupção de corrente / compensação IR (feedback dinâmico, positivo)
- capacidade de pulso bipolar
- Teste de pulso de tensão ou carga de pulso de corrente / descarga (GSM, CDMA, etc.), função de onda senoidal para simulação de ondulação no pacote de teste de bateria e polimento de placa disponível
- Tempo de amostragem de dados em alta velocidade
          - 50 usec / sample no modo burst
          - 2 usec / sample no modo rápido
          - 1 mseg / amostra no modo normal
- Modo de varredura rápida (5000 V / seg com amostragem de dados de 10 mV)
- 3 faixas de tensão de medição / controle e 12 faixas de corrente de medição / controle
- Armazenamento interno de 295.000 pontos de dados e experimento contínuo, independentemente da falha do PC
- Pacotes completos de software incluídos como padrão
          - Pacote de software de teste de corrosão (COR)
          - Pacote de software de teste EIS (EIS)
          - Pacote de software de análise eletroquímica (EAS)
          - Pacote de software para energia (BAT)
- Configuração multicanal disponível
- Atualização de software gratuita

Recursos de hardware:

- faixa de controle de ± 10V @ 5Amp

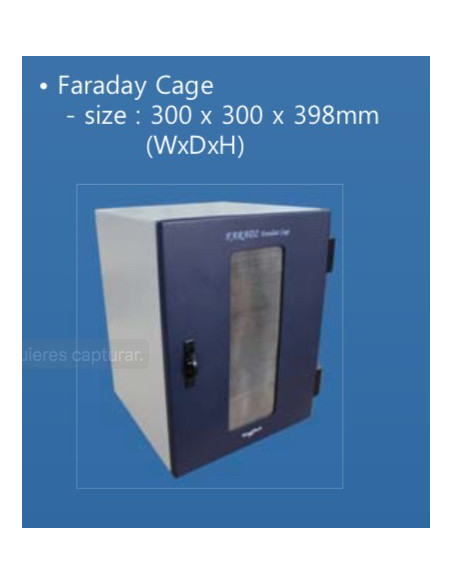

- Ampla faixa de corrente (5 A a 50 pA) para várias aplicações (faixas de 500 pA e 50 pA estão com ganho)
- Operação independente por FPGA com DSP
- FRA interno para medição de impedância

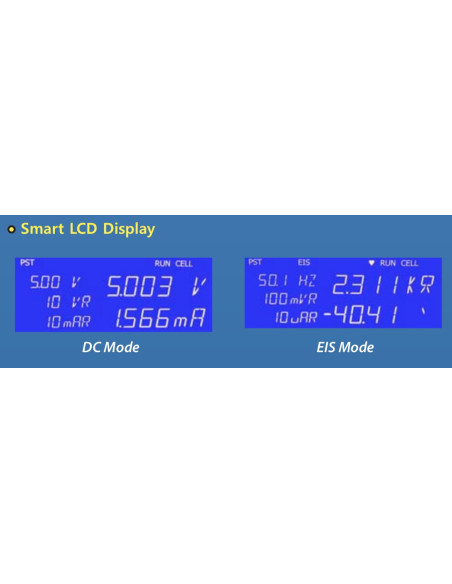

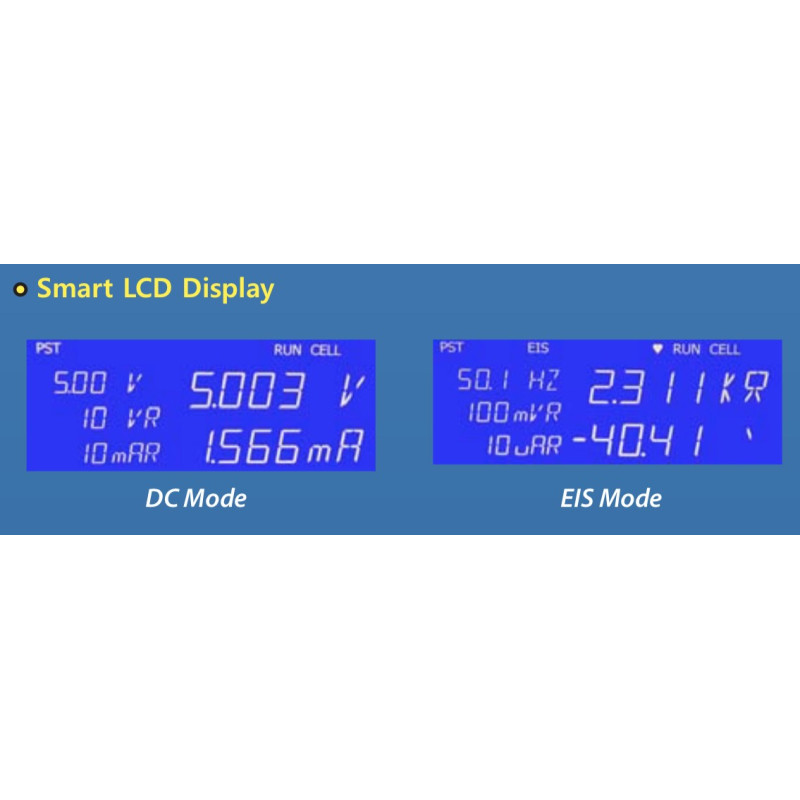

- tela LCD inteligente
- Medições simultâneas de 3 tensões auxiliares
- Entrada de termopar tipo K para medição de temperatura como padrão
- 1 saída analógica auxiliar
- 3 saídas digitais e 2 entradas digitais

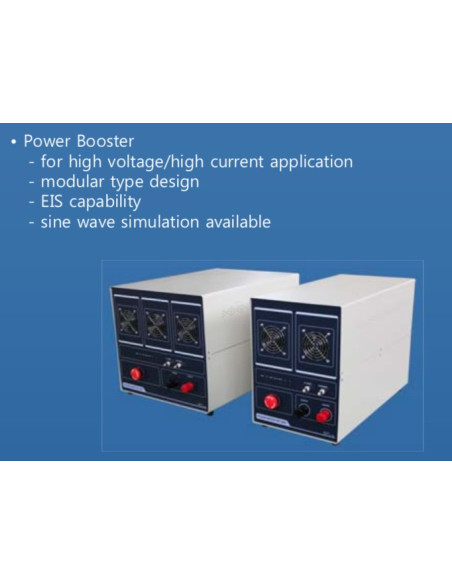

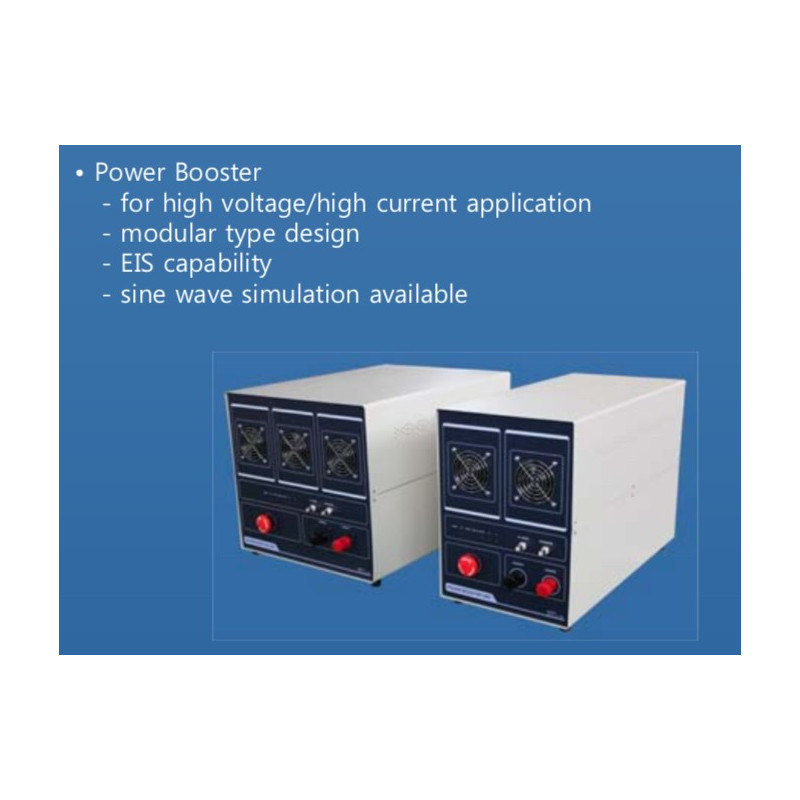

- Interface booster externa (série ZB) para aplicações de alta corrente

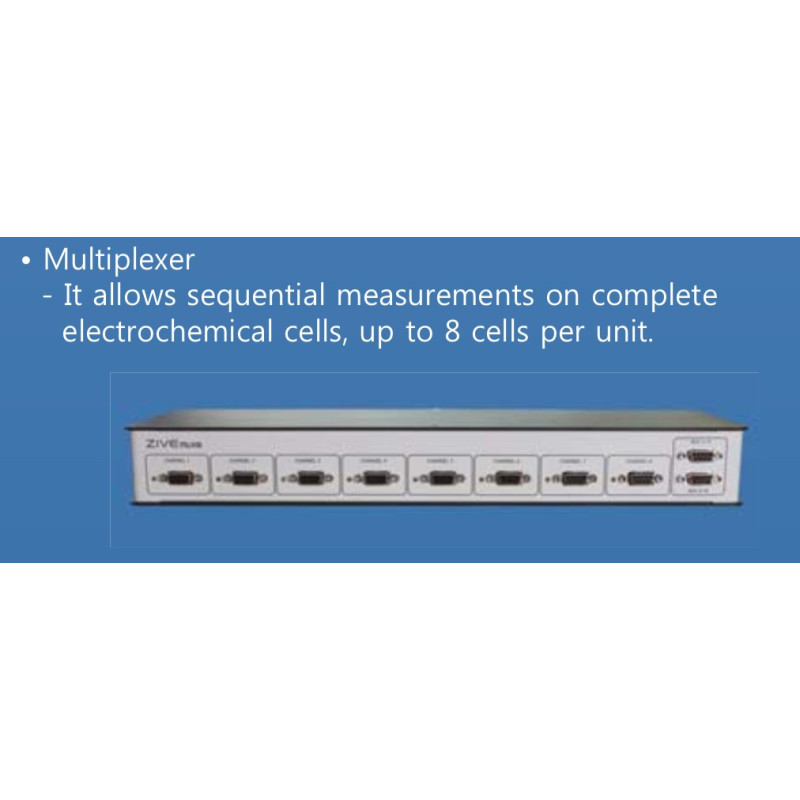

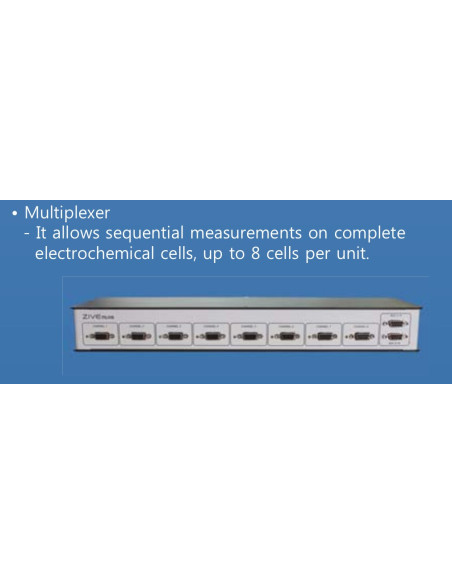

- Interface multiplexer externa (série MUX) para medições seqüenciais em múltiplas células eletroquímicas

Versatilidade:

O sistema Živé SP5 vem com três entradas adicionais analógicos (tensão auxiliar) e uma saída analógica com três saídas digitais e 2 entradas digitais, e uma entrada de temperatura por termopar tipo K ajudar o utilizador a ampliar o uso do instrumento .

Por exemplo,

1. O utilizador pode medir a tensão entre o eléctrodo de trabalho e o eléctrodo de referência e por meio de duas entradas analógicas adicionais (tensão de alimentação de entrada), o utilizador pode também medir a tensão entre o eléctrodo de referência e o contra-eléctrodo e entre o eletrodo de trabalho e o contra-eletrodo.
2. Com saída analógica, o sistema pode controlar a velocidade de rotação do rotor, a taxa de fluxo do MFC, etc. numa escala completa de ± 10V.
3. O utilizador pode controlar o ligar / desligar de um dispositivo externo, através do sinal de 3 OD (saída digital) e o sinal 2 DI (entrada digital) a partir de um dispositivo externo pode ser utilizado para a condição de corte.

Segurança e manutenção:

1. Embora a falha de comunicação ocorre entre o PC eo SP5 Živé, o sistema continua a experimentar os dados do canal e armazena na memória para Živé 295.000 conjuntos de pontos de dados. Uma vez que a comunicação tenha sido restaurada, o ZIVE transferirá automaticamente os dados salvos para o PC ou o usuário poderá transferir os dados sempre que desejar. Essa função será altamente eficiente para um experimento prolongado.
2. O usuário pode definir uma configuração de condição de segurança inserindo seus próprios níveis de segurança para tensão, corrente, temperatura, etc. Se o valor da medição exceder este valor de configuração, o sistema irá parar automaticamente para proteger o sistema e a célula.
3. Se o valor de controle de tensão ou corrente for diferente do valor medido, o experimento parará automaticamente para proteger a célula.
4. A função de calibração automática está disponível para calibração do usuário.
5. Parâmetros de hardware e dados de calibração são armazenados no dispositivo
6. O sistema é controlado de um PC através de USB.



Aplicação:

A estação de trabalho eletroquímica Zive SP5 é ideal para a investigação de dispositivos de avaliação de energia, como material de bateria, célula de combustível, supercapacitor e célula solar. Este sistema também pode ser usado para pesquisa fundamental em eletroquímica, desenvolvimento e garantia de qualidade de novos sensores, corrosão / revestimento, etc.

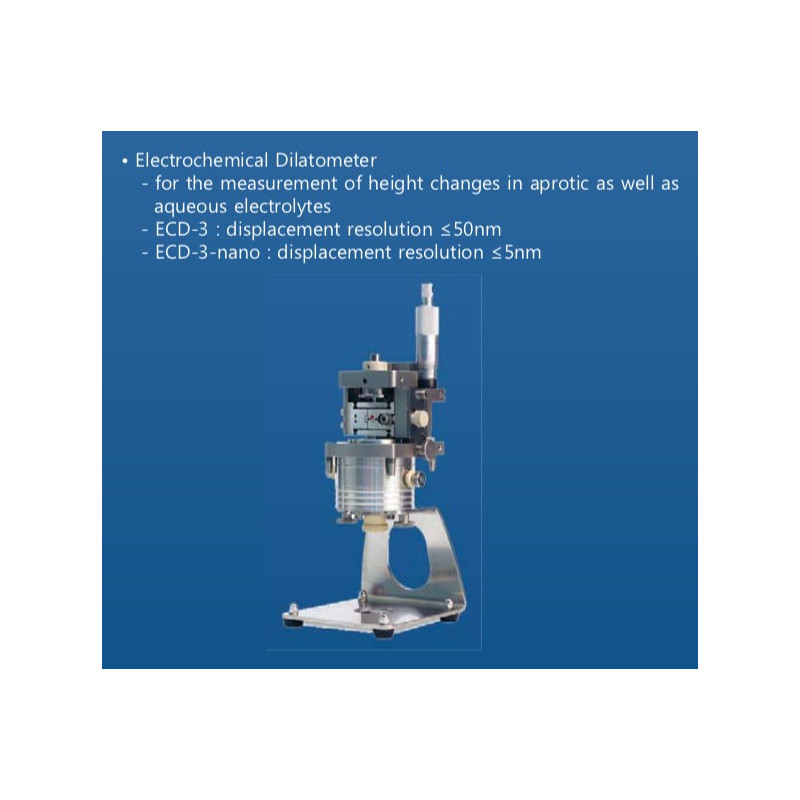

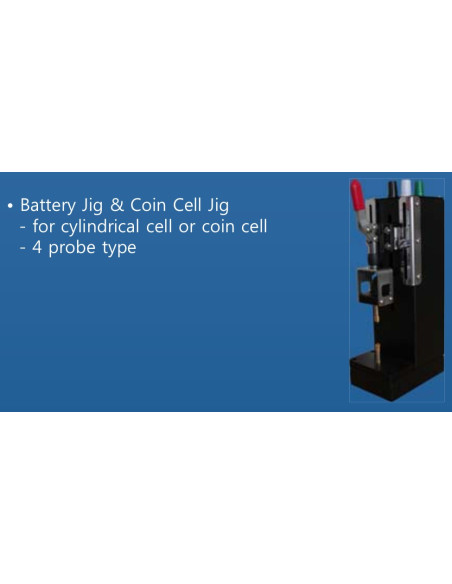

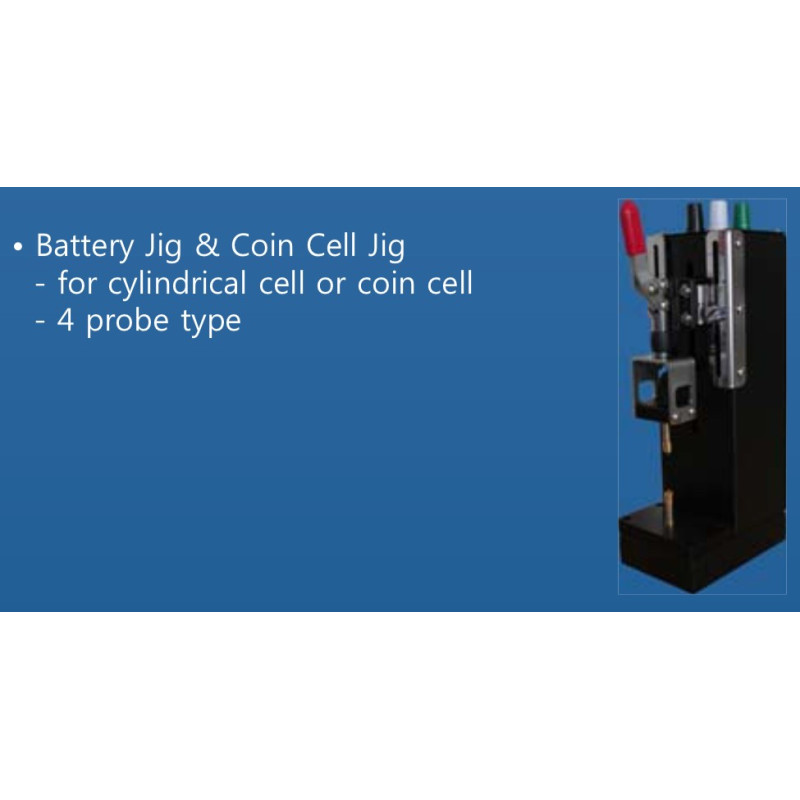

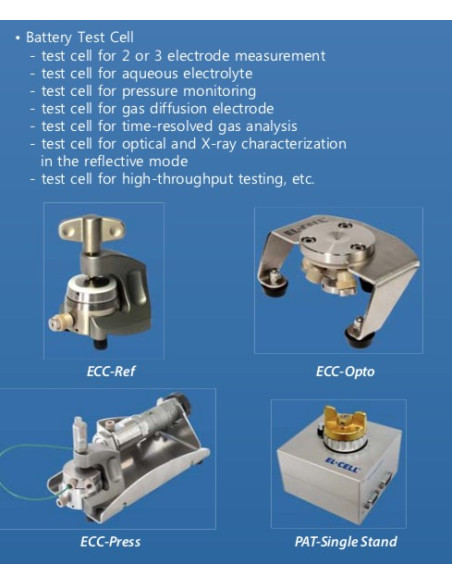

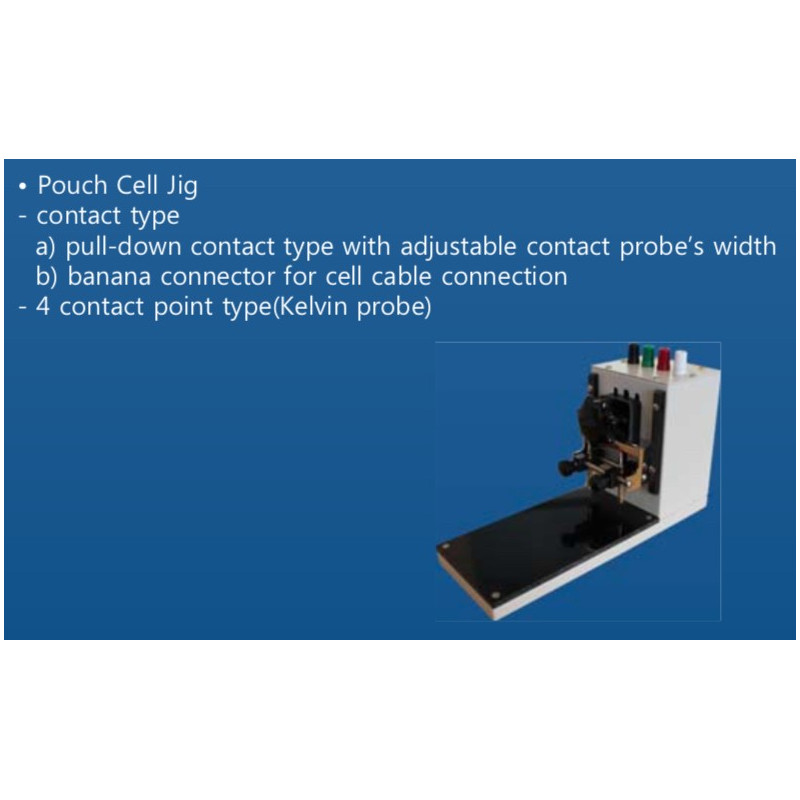

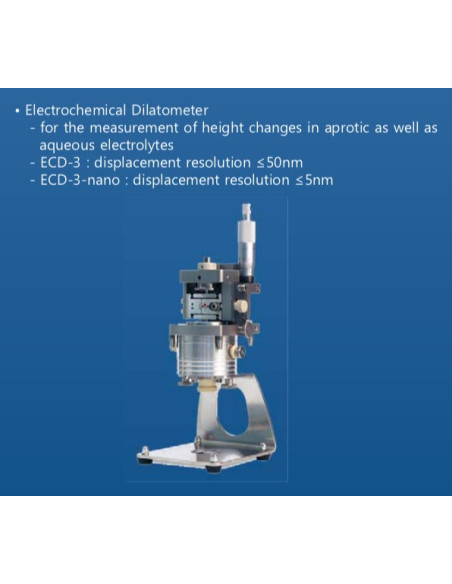

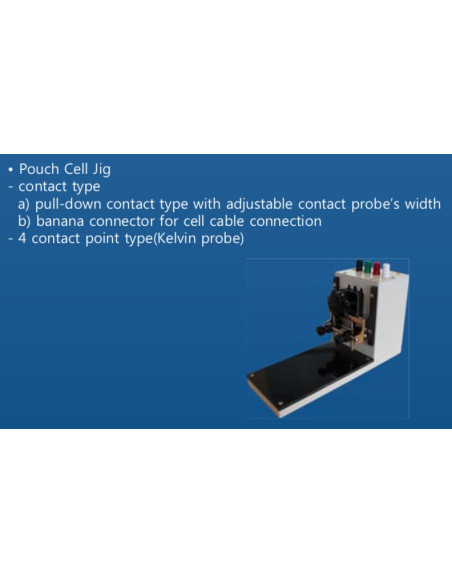

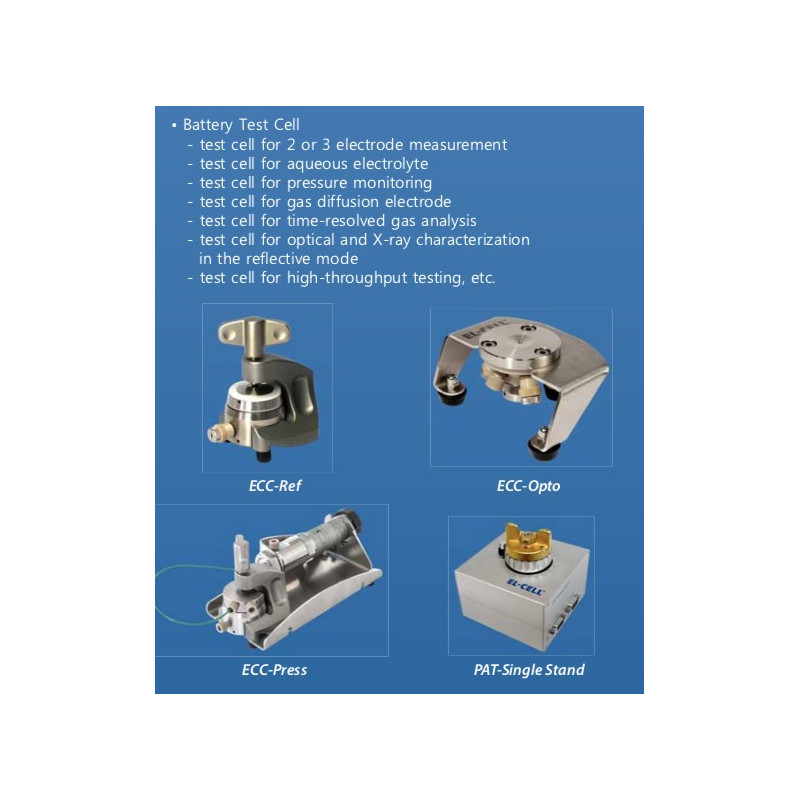

  • Baterias:

O sistema está muito bem adaptado para investigações sobre o comportamento cíclico da bateria. Fornece vários modos de controle para o ciclo da bateria. Pode suportar o teste de EVS (espectroscopia de tensão eletroquímica) / GITT / PITT. Capacidade de pulso rápido para GSM, o teste CDMA está incluído no pacote de software de teste de bateria. A função de medição do perfil de pulso para verificar a forma do pulso está disponível. Para o teste de simulação de ondas, a carga / descarga de onda senoidal está disponível.

  • Supercapacitores:

O ZIVE SP5 possui um circuito de potenciostato rápido com aquisição de dados em alta velocidade (50 usc / point, modo burst). Esta função é muito aplicável aos testes de supercapacitores. A capacidade de carga / descarga é usada para esta aplicação.

  • Placas solares:

O desenvolvimento e produção de painéis solares requerem uma grande quantidade de testes de materiais e dispositivos para melhorar a eficiência e unir células individuais para a construção de painéis. O ZIVE SP5 é a melhor solução para a caracterização de células fotovoltaicas. Com os sistemas AI, AO, DI e DO, o sistema pode monitorar o sinal de outros dispositivos e também controlá-los.

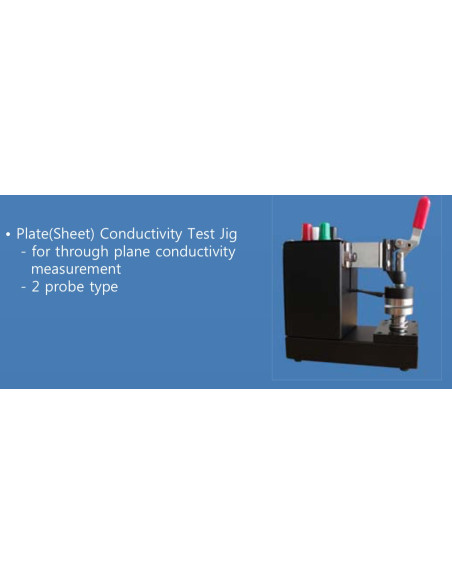

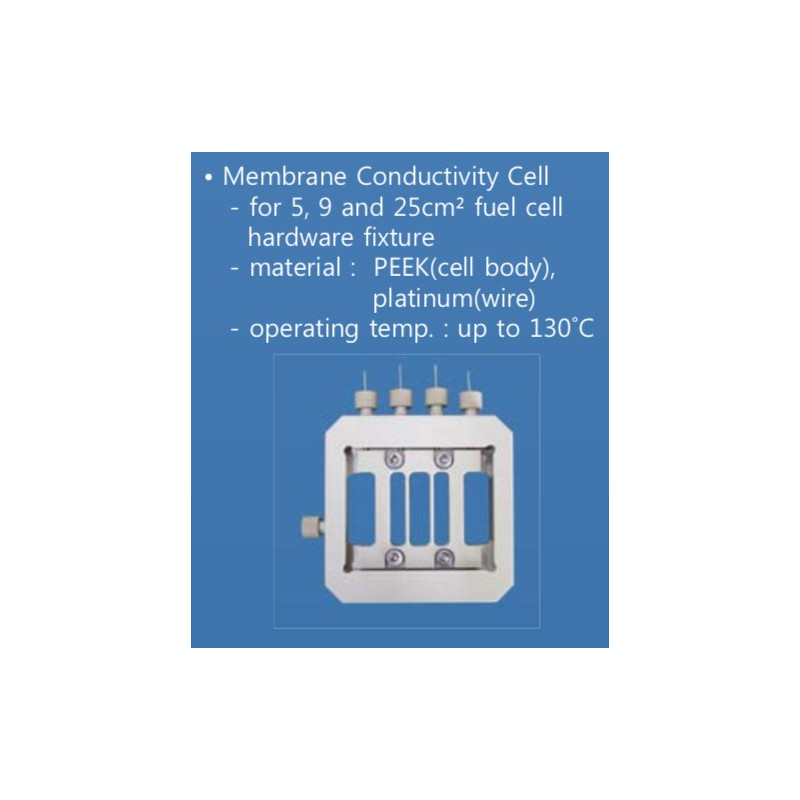

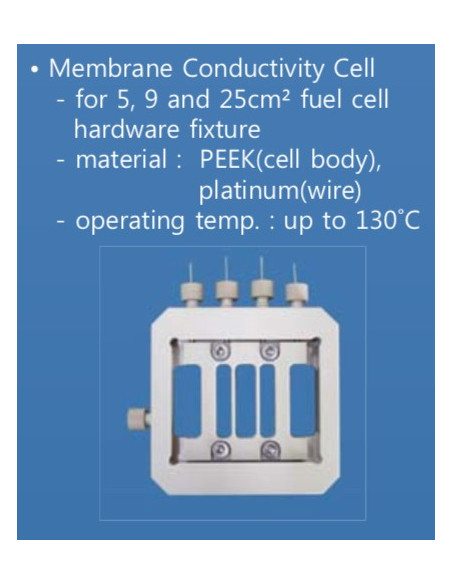

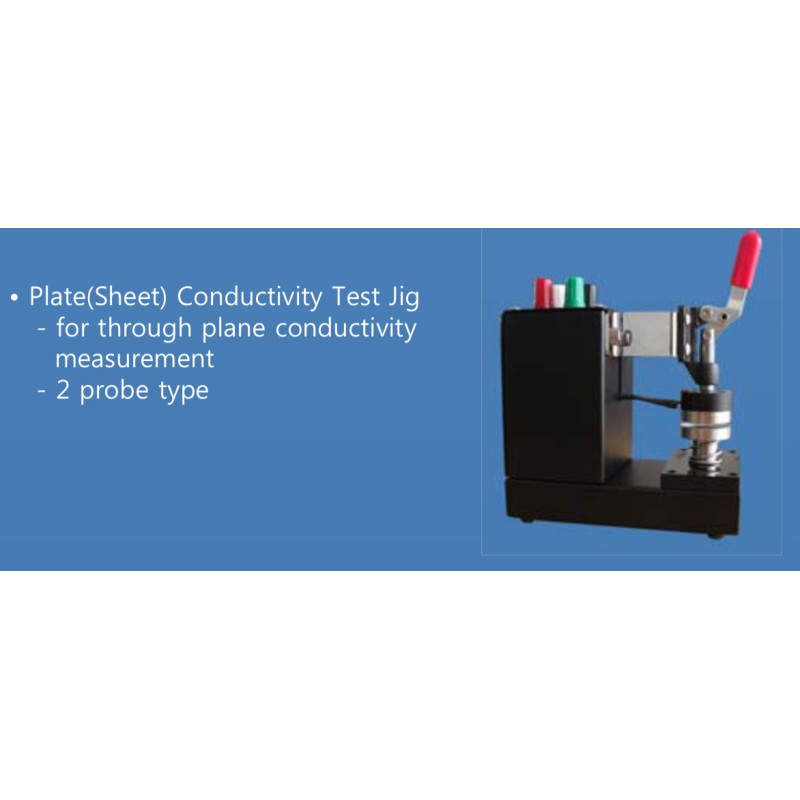

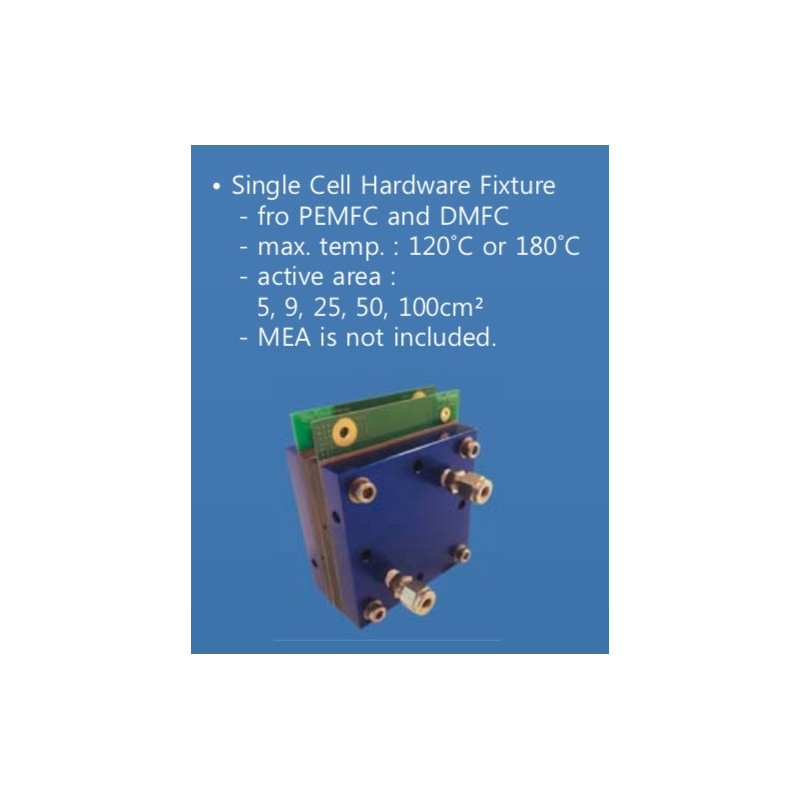

  • Células de Combustível:

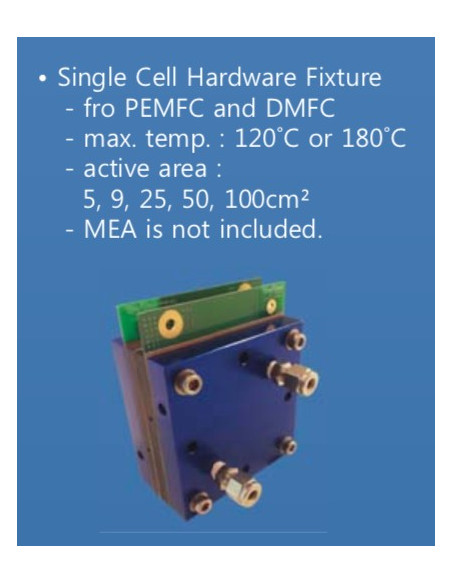

O ZIVE SP5 é ideal para caracterizar as células a combustível e o mecanismo do processo anódico / catódico no grau de desenvolvimento e pesquisa. Este sistema pode ser usado diretamente para PEMFC, DMFC e DEFC, etc. O FRA pode controlar uma carga eletrônica externa para a medição EIS da célula de combustível. Medições da curva I-V em uma faixa completa de corrente disponível (a opção de faixa automática está ativa durante a varredura I-V para garantir a medição com uma resolução continuamente alta).

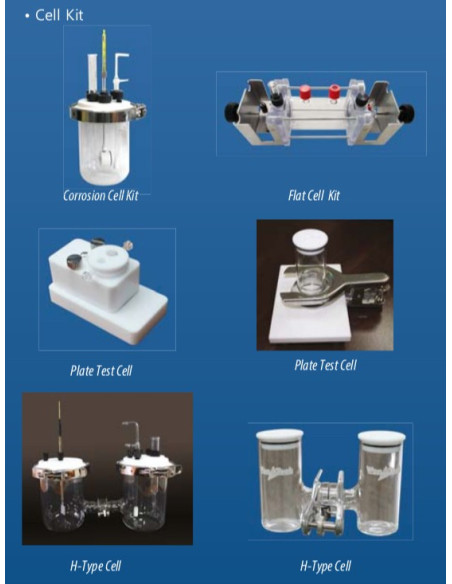

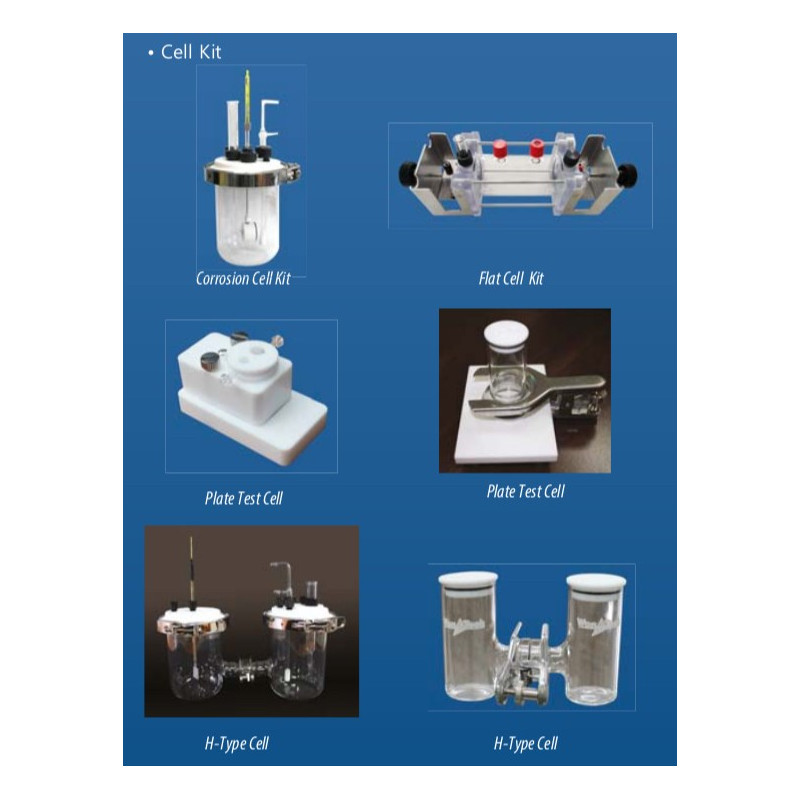

  • Corrosão:

O sistema é adequado para medir baixas taxas de corrosão e testes EIS para avaliar a corrosão. A função ZRA é fornecida para a medição de corrosão galvânica.

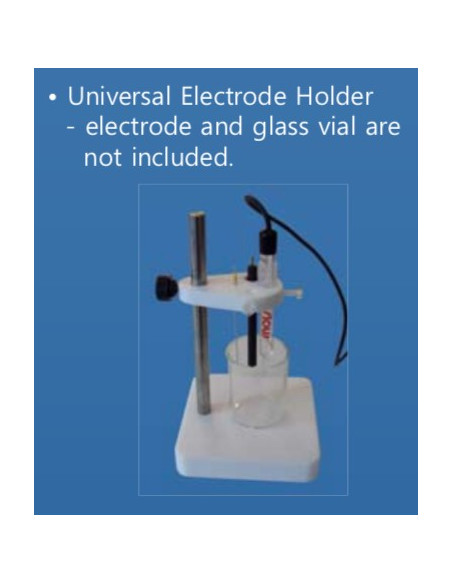

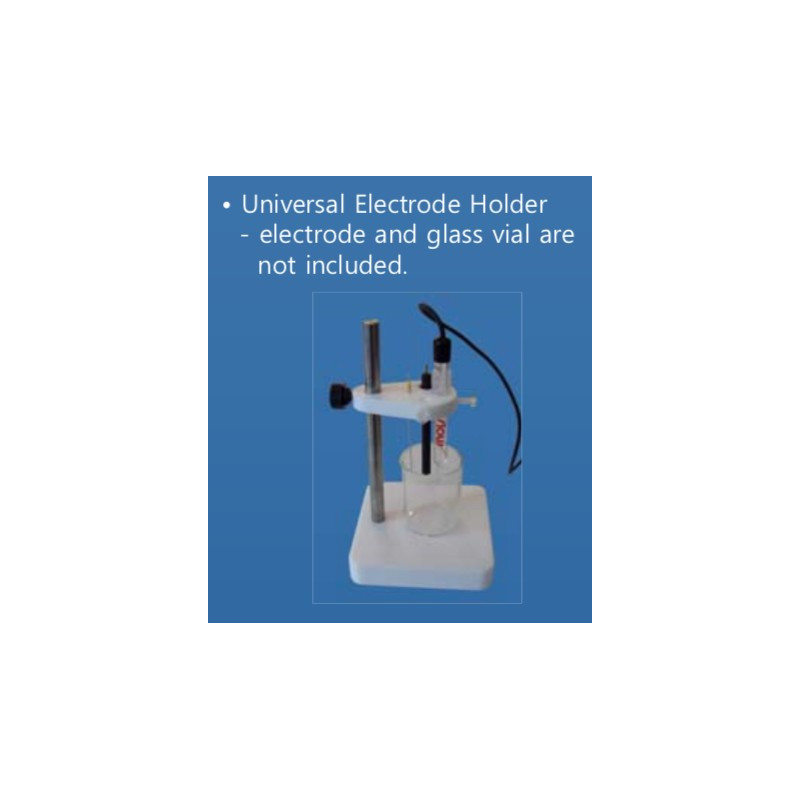

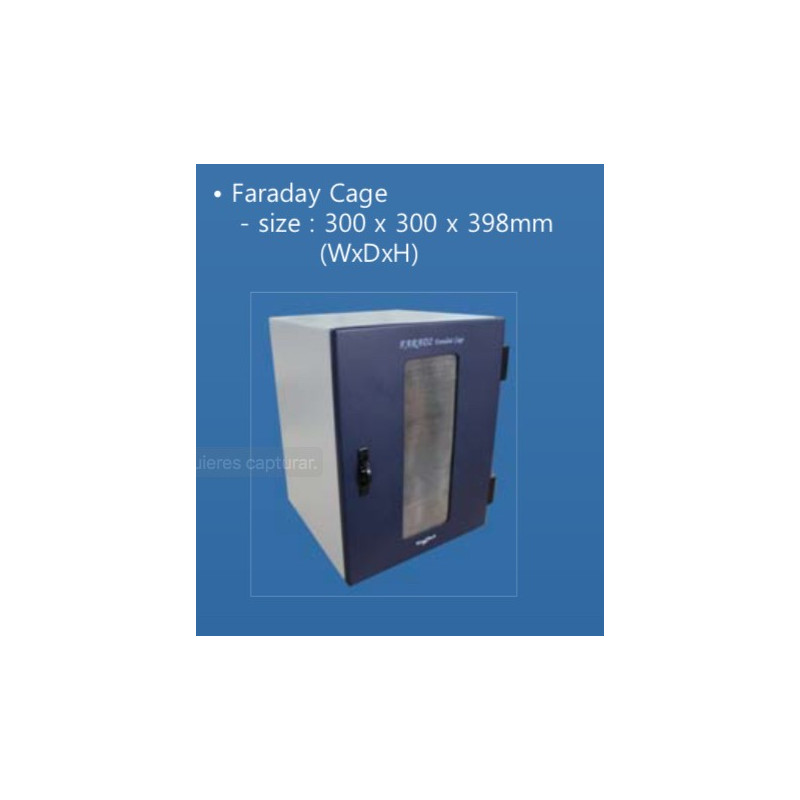

  • Sensores:

O Zive SP5 pode ser usado para a investigação de sensores usando chips de DNA ou eletrodos de tela. O alcance mínimo atual do sistema é de 50 pA (com ganho). Voltametria cíclica, cronoamperometria e medição EIS podem ser usadas para esta aplicação.

  • Eletroquímica Geral:

O Zive SP5 também é adequado para o desenvolvimento de estudos de bioinvestigação, transferência de elétrons cinéticos e análises eletroquímicas de compostos em baixos níveis de traços, onde a análise de DC de impedância e multicanais é benéfica para fornecer resultados de alto desempenho.

Main System:

- PC communication: USB 2.0 high speed
- Line voltage: 100~240 VAC, 50 / 60 Hz
- Power consumption: 24 V @ 6.3 A, 150 Watt
- Size / weight: 179 x 270 x 378.4 mm (W x H x D) / 7.65 kg
- LED indicator: Run, Busy, Potentiostat, Galvanostat

System:

- Cell cable:
-- 1 meter shielded type(standard)
-- Power terminal: working, counter
-- Sense terminal: reference, working sense

- Control DAC:
-- DSP with FPGA
-- 2x16bit DAC(50MHz) for bias & scan
-- 1X16bit DAC(1MHz) for analog output
- Data acquisition ADC:
-- 2x16bit ADCs(500kHz) for voltage, current
-- 4x16bit ADCs(250kHz) for auxiliary voltage and temperature reading

- Calibration: Automatic
- Filter selection: 4 ea (5 Hz, 1 kHz, 500 kHz, 5 MHz)
- Scan rate:
-- 0~200 V/sec in common mode
-- 0~5000 V/sec in fast mode
- Max. channel No: 16 channels via USB connection
- Max. output power: 60 Watt
- Internal data memory: 295,000 points
- LCD display: DC & EIS mode automatically

Power Amplifier (CE):

- Power: 50 Watt (10 V @ 5 A)
- Compliance voltage: ±10 V
- Max. current: ±5 A
- Control speed selection: 8ea
- Bandwidth: 1 MHz
- Slew rate: 10 V / usec
Potentiostat Mode (voltage control):

-- Voltage control:

- Control voltage range: ±10V, ±1V, ±100mV
- Voltage resolution: 16 bit per each range
- Voltage accuracy: ±1mV ±0.05% of setting (gain x1)
- Max. scan range: ±10V vs. ref. E

-- Current measurement:

- Current range:

- 12 ranges (auto / manual setting)
- 5 nA~5A
- 50 pA & 500pA with gain

- Current resolution:

- 16 bit
- 150 uA, 15 uA, 1.5 uA, 150 nA, 15 nA, 1.5 nA
- 150 pA, 15 pA, 1.5 pA, 150 fA, 15 fA, 1.5 fA

- Current accuracy:

- ±10pA ±0.1% f.s.(gain x1)>200nA


Galvanostat Mode (current control):

-- Current control:

- Control current range:

- max. ±5A
- ± full scale depending on selected range

- Current resolution:

- 16 bit
- 150 uA, 15 uA, 1.5 uA, 150 nA, 15 nA, 1.5 nA
- 150 pA, 15 pA, 1.5 pA, 150 fA, 15 fA, 1.5 fA

- Current accuracy: ±10pA ±0.1% f.s.(gain x1)>200nA f.s.

-- Voltage measurement:

- Voltage range: 10V, 1V, 100mV
- Voltage resolution:

- 16 bit
- 0.3mV, 30uV, 3uV

- Voltage accuracy: ±1mV ±0.05% of reading(gain x1)
Electrometer:

- Max. input voltage: ±10V
- Input impedance: 2x1013 Ω||4.5pF
- Bandwidth: >22MHz
- CMRR: >114dB

EIS(Internal FRA) for System:

- Frequency range: 10uHz~1MHz
- Frequency accuracy: 0.01%
- Frequency resolution: 5000/decade
- Amplitude:

- 0.1mV~5Vrms(Potentiostatic)
- 0.1~70% f.s.(Galvanostatic)

- Mode:

-- Static EIS:
- Potentiostatic, Galvanostatic,
- Pseudogalvanostatic, OCP
-- Dynamic EIS:
- Potentiodynamic, Galvanodynamic
-- Fixed frequency impedance:
- Potentiostatic, Galvanostatic,
- Potentiodynamic, Galvanodynamic
-- Multisine EIS:
- Potentiostatic, Galvanostatic
-- Intermittent PEIS/GEIS

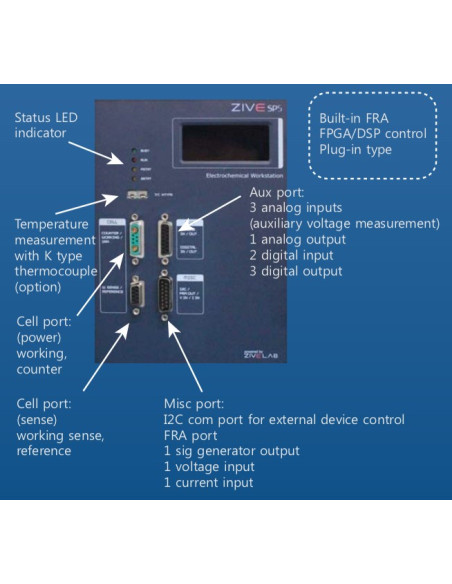

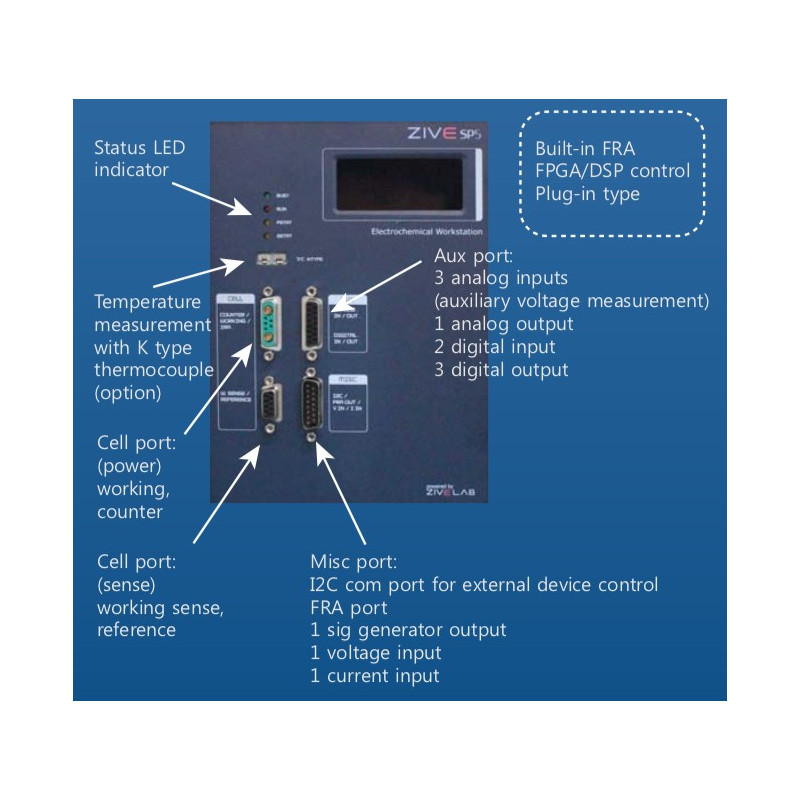

Interfaces for System:

- Auxiliary port:

- Digital output: 3 (open collector)
- Digital input: 2 (photo coupler)
- Auxiliary voltage inputs:
-- 3 analog inputs: ±10V
-- For measurement of WE vs. CE
-- CE vs. RE or other signal
- Analog output:
-- 1 analog output: ±10V
-- For stirrer, MFC, RDE, etc.

- Misc. port:

- Sig generator output: 1 analog output for FRA output or waveform generation output

- Peripheral communication: I2C to control external devices

- Temp. measurement: 1 K-type thermocouple input

- Zero Resistance Ammeter: 5nA ~ 5A ranges
Software:

- Max. step per experiment: 1000
- Shutdown safety limits: Voltage, current, temperature, etc.
- Max. sampling rate:
-- 20 kHz (50usec) in burst mode
-- 500 kHz (2usec) in fast sweep mode
- Min. sampling time: Unlimited
- Sampling condition: Time, dv/dt, dI/dt, temperature, etc.


PC Requirement

- Operating system: WindowsXP SP3/7/8/10(32bit/64bit OS)
- PC specification: Pentium4, RAM 1GB or higher
- Display: 1600 x 900 high color or higher
- USB: High speed 2.0

General

- Dummy cell: One external dummy cell included
- Thermocouple: K-type, 1.5 meter long(option)
- Impedance analysis S / W: ZMAN(TM) software
- DC data analysis S / W: IVMAN(TM) software package


*The specifications are subject to change without notice.
*Windows is a registered trade mark of Microsoft Corporation.
