SYSMATRACK Sismógrafo SYSMATRACK Kit Completo de 12 ou 24 canais

MAE srl

New

Sismógrafo de 24 bits e 12 canais (expansível até 24 canais), interface de gerenciamento USB, bateria integrada.

:: METODOLOGIAS ::

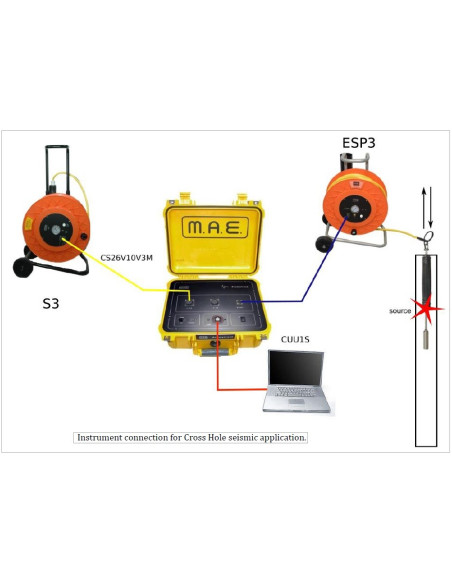

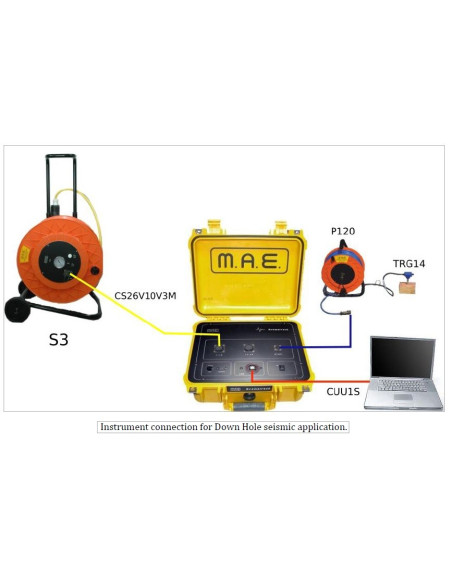

- Teste sísmico de fundo de poço / poço cruzado
- M.A.S.W.
- Monitoramento de vibrações sísmicas
- Prospecção de reflexão sísmica
- Exploração sísmica do tipo de refração.
- S.A.S.W.
- Tomografia sísmica em estruturas.
- Tomografia sísmica no solo
- Nakamura, HVSR, método H / V
- Re.Mi / vibrações sísmicas

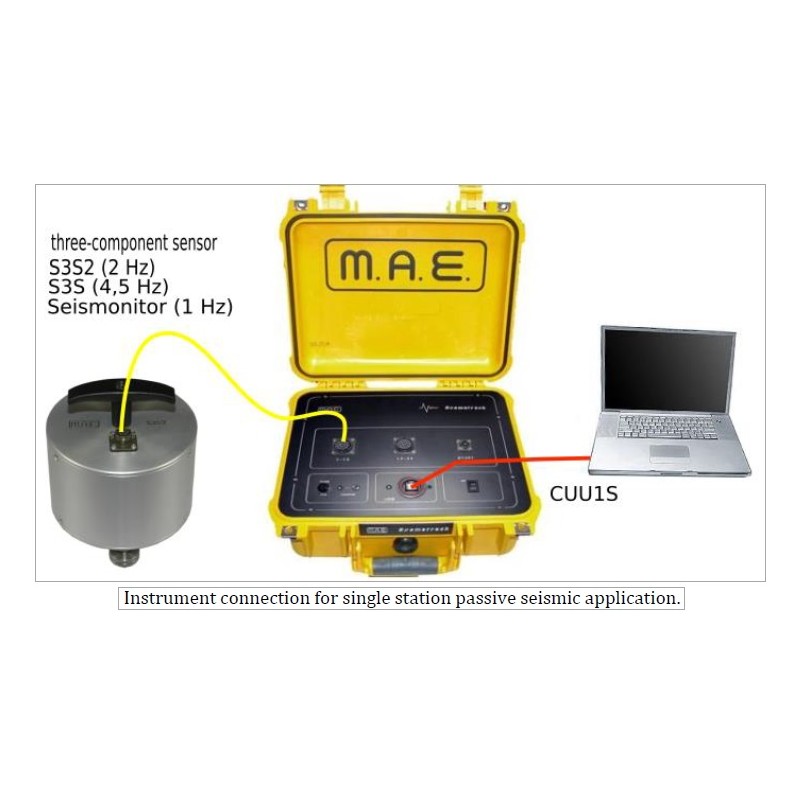

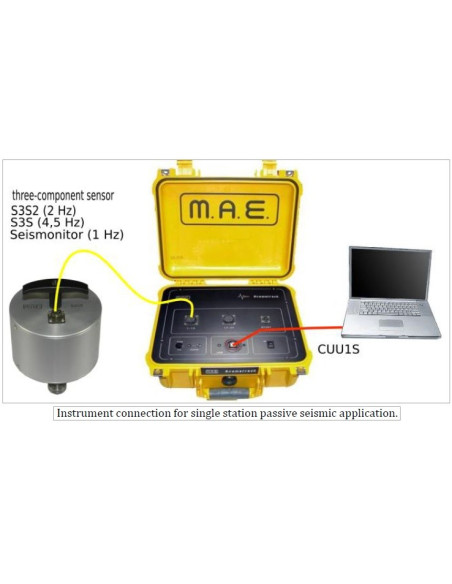

- Sísmica passiva

7 250,00 €

Tipo de Instrumento Sismógrafo (Kit completo)

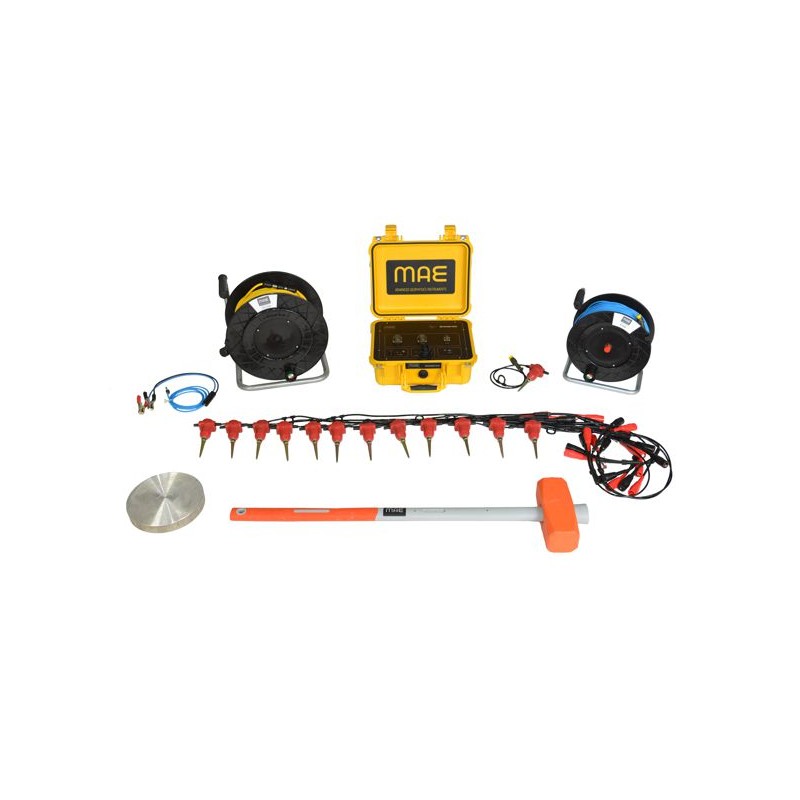

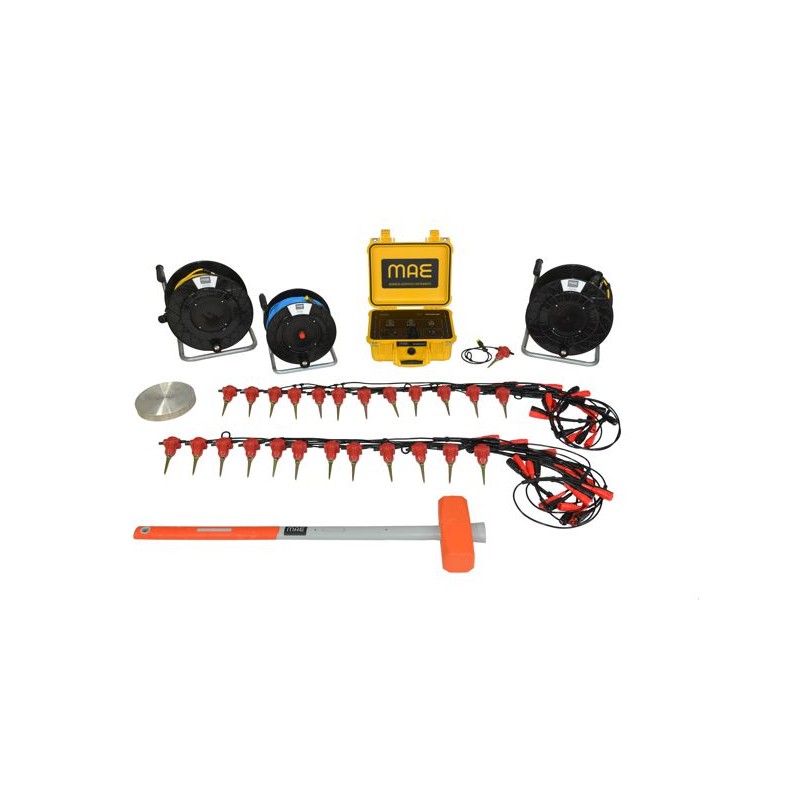

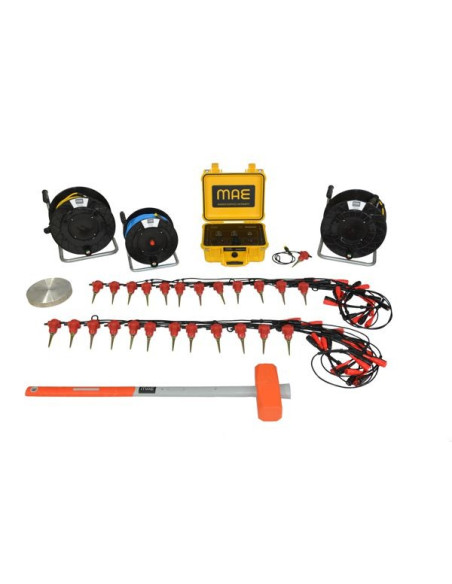

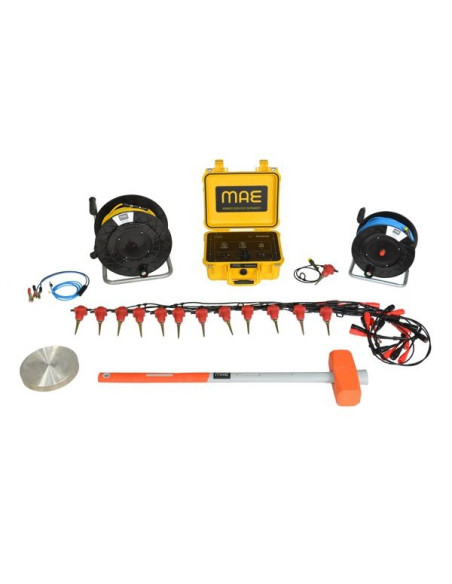

O kit inclui tudo o que você precisa para realizar estudos sísmicos por refração e M.A.S.W. como software de processamento de dados.

Inclui:

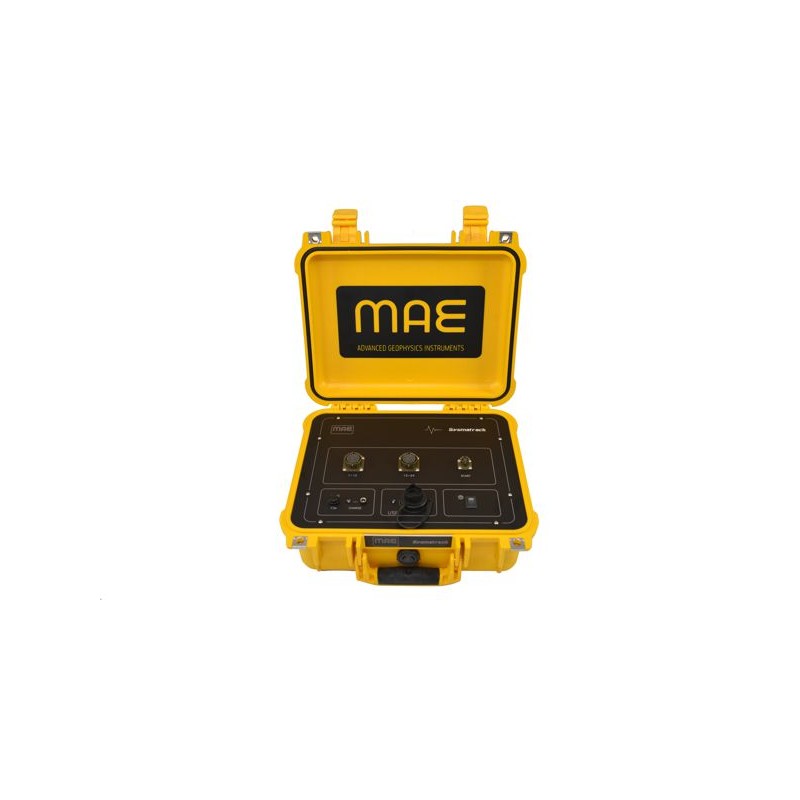

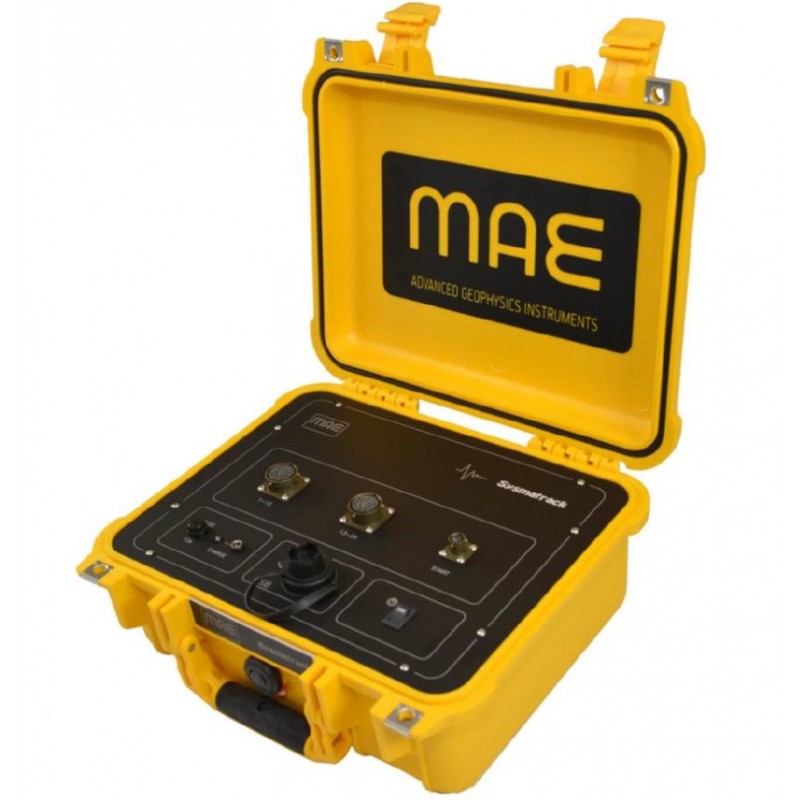

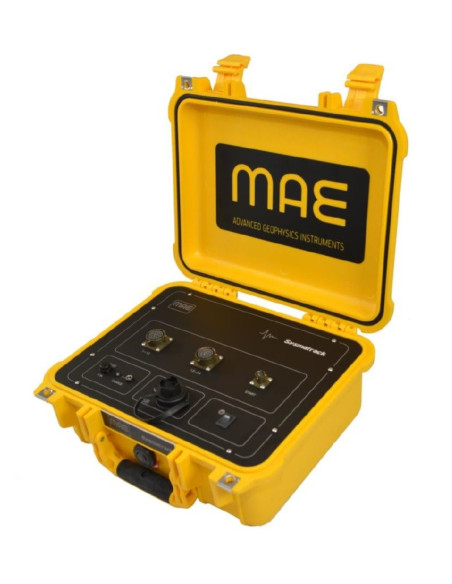

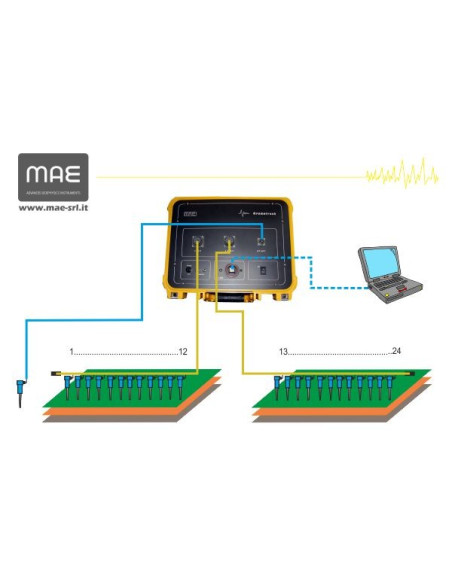

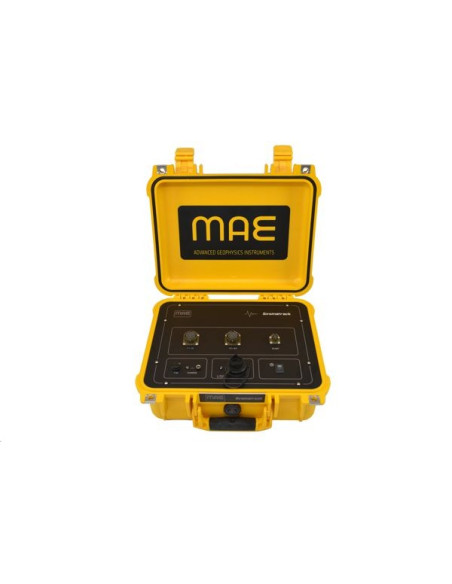

- Sismógrafo SYSMATRACK

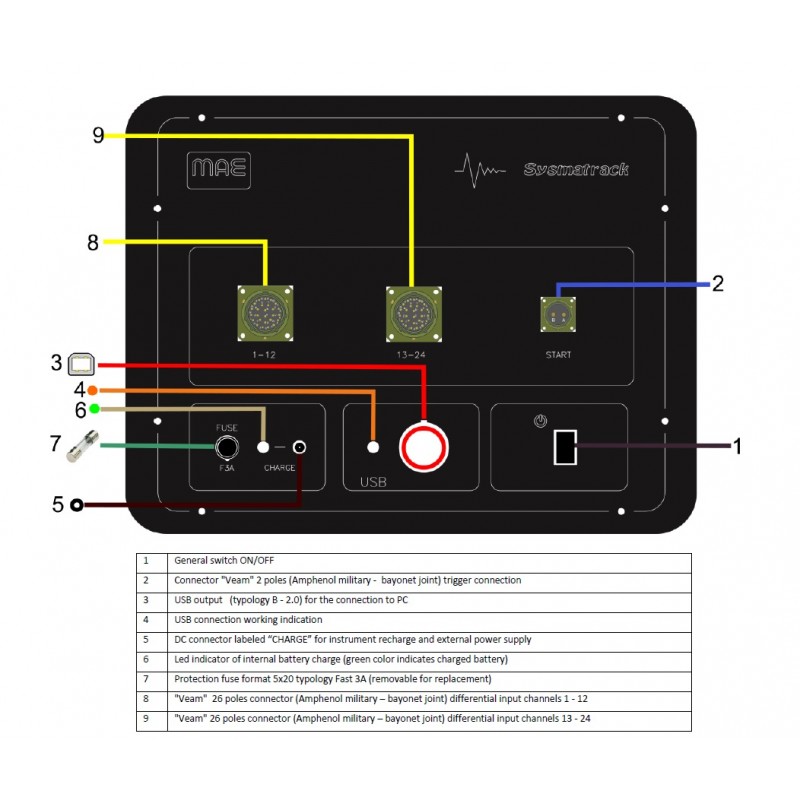

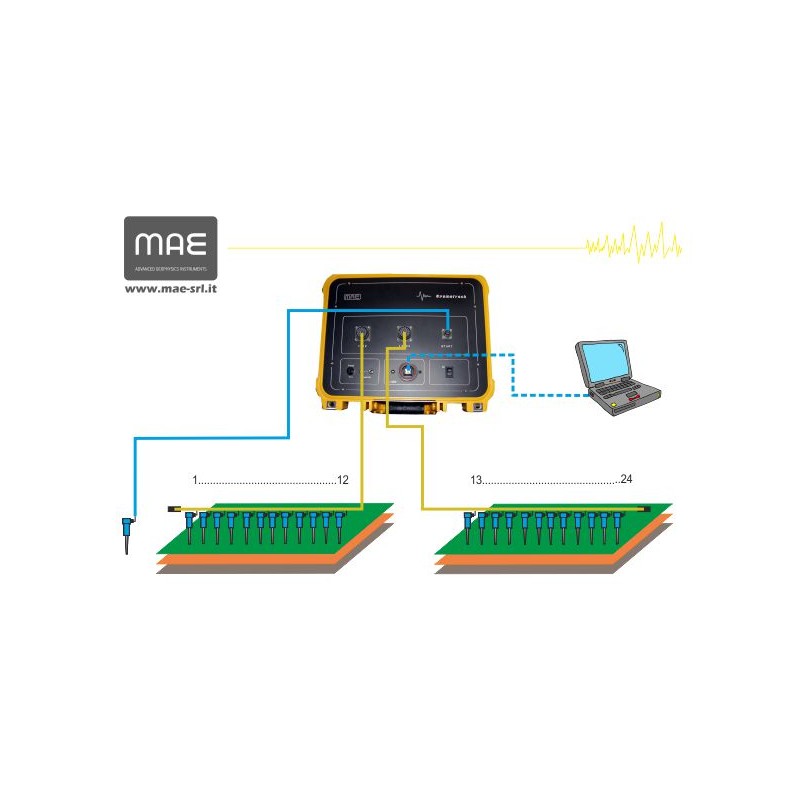

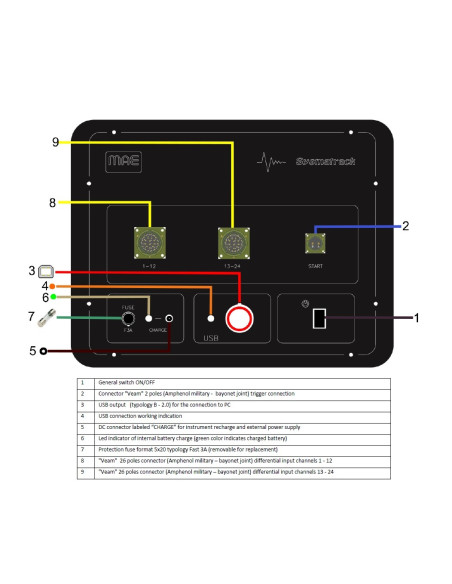

Sismógrafo de 24 bits para prospecção sísmica com refração, levantamento de reflexão, MASW ativo e passivo (Re.Mi.), SASW, métodos Down-hole, Cross-hole. A unidade está equipada com a placa de aquisição com 24 bits de resolução e está disponível na versão de 12 canais que pode ser ampliada para 24. Dois conectores de 24 polos para os cabos sísmicos de 12 canais, conector de partida, 12V load Carrying e USB interface (opcional) para conectar notebook ou PC para gerenciamento de instrumentação estão localizadas no painel frontal. Através do gerenciamento do software a ser instalado em todos os tipos de notebooks ou PCs conectados à unidade, é possível estabelecer ali os parâmetros relacionados ao tipo de levantamento sísmico a ser executado com rapidez e máxima simplicidade.
- CPS1205 Cabo serial para prospecção sísmica

Cabo sísmico para conexão dos instrumentos geofones a Mae. Graças ao cabo tpe e bainha com condutores flexíveis com pur multipar amarelo brilhante Mae são caracterizados por alta resistência ao atrito e desgaste em geral. As buchas de ligação do tipo Mueller clip são envoltas em uma mistura especial de conchas de plástico que as tornam fortes e flexíveis ao mesmo tempo.

Fornecido completo com bobina de cabo, segurança de transporte e conectores de trava de baioneta de nível militar para equipamentos mais rápidos.

O cuidado no desenho, implementação e teste de cada truque antes da entrega ao cliente final são um componente confiável para realizar as investigações da matriz Mae com simplicidade e rapidez.

- Cabo de extensão de inicialização
Cabo de extensão para geofone inicial, 100 metros, carretel de cabo incluído

- TRG-14 Geophone Starter
Bota de geofone vertical com cabo e conector.

- Martelo Sísmico
Martelo sísmico não instrumentado para sísmica, 8 Kg

- Placa PI200 para ativação sísmica
-Placa de alumínio
-Diâmetro: 200 mm
-Largura: 30 mm

- Elaboração sísmica de software PSLAB de dados relacionados à refração ou levantamentos de fundo de poço

O PSLAB permite o processamento simples de dados sísmicos no formato SEG2 relacionados à refração ou estudos de fundo de poço. Por meio de um roteiro guiado, o programa permite que seja obtido um relatório detalhado do levantamento, acompanhado de gráficos e tabelas, a partir dos dados de campo. Para análises sísmicas rasas, a identificação da profundidade dos refratores é baseada no método recíproco generalizado (GRM), que requer um mínimo de três energizações ao longo da medição e calcula a profundidade abaixo de cada geofone e a velocidade média. Ondas de compressão em camadas sísmicas . Quando tiver sido realizada a identificação dos primeiros tempos de sua chegada, diretamente em sismogramas com diferentes recursos gráficos ou entrada manual em tabela, a análise dos gráficos de tempo de viagem é simplificada por uma abordagem intuitiva que prevê os tempos observados que. é anexado aos diferentes refratores com um simples clique do mouse. Para a técnica do martelo, é automático,
carregamento rápido de todos os arquivos em um tamanho de pasta específico. O cálculo das velocidades Vp e Vs é baseado no método de intervalo. O programa calcula as velocidades e o módulo de Poisson correspondente para cada camada detectada, analisando os gráficos de tempo de viagem e o Vs30 médio para o registro de tudo.

- Software de interpretação EASY-MASW M.A.S.W.

- AL1215 Alimentação 12 V 1,5 A

SYSMATRACK Sismógrafo

- Número de canales: 12, ampliables a 24 (cod. SYSMATRACK-EXP24)

- Convertidores: resolución de 24 bits, tecnología sigma-delta

- Rango dinámico: 144 dB (teórico)

- Distorsión máxima: +/- 0.0010%

- Ancho de banda: 2Hz-30KHz

- Rechazo de modo común: 110 dB a 60 Hz

- Diafonía: -120dB a 20 Hz

- Umbral de ruido del amplificador programable 27nV

- Precisión del disparador: 1/30 del tiempo de muestreo

- Rango máximo de señal de entrada: +/- 5V

- Impedancia de entrada a 1000 muestras / segundo: 20Mohm

- Niveles de amplificación: 0 dB, 6 dB, 12 dB, 18 dB, 24 dB, 30 dB, 36 dB que se pueden configurar individualmente para cada canal o para grupos de canales que se pueden organizar libremente

- Filtro anti-alias: -3dB, 80% de la frecuencia de Nyquist, -80dB

- Tiempo previo al disparo: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 50, 100, 200,

300, 400, 500ms

- Intervalos de muestreo: 1/30, 1/15, 1 / 7.5, 1 / 3.75, 0.5, 1.0, 2.0, 10.0, 20.0 ms; 8.0, 4.0, 2.0 ms en grabación continua

- Número de muestras por evento: establecido de 1024 a 21800 con incrementos de 512

- Retardo: en sísmica pasiva

- Interfaces disponibles: USB (requiere una PC de control)

- Canales: configuraciones de 12, 24 canales. Posibilidad de usar desde 1 hasta la cantidad máxima de canales instalados para cada adquisición

- Modo de adquisición: con disparador externo en todos los canales, en grabación continua en máx. 12 canales

- Prueba de instrumentos: solo en laboratorio

- Autocalibración interna de los convertidores antes de cada adquisición

- Filtros digitales: seleccionados automáticamente en función de la frecuencia de muestreo

- Pruebas de Geophone: verificación automática para identificar interrupciones de cables o geófonos rotos o en cortocircuito. Visualización en tiempo real de las señales provenientes de los geophones

- Almacenamiento de datos: en las memorias masivas de la PC de control

- Disparador: positivo, negativo (opcional con bloqueo de contacto) con umbral regulado a través de un software

- Formato de datos: estándar SEG-2 (entero largo de 32 bits) o ASCII

- Fuente de alimentación: a través de 12V 7Ah batería integrada

- Autonomía media: 21 horas, 12 horas (24 canales)

- Absorción promedio: 300mA, 500mA (24 canales)

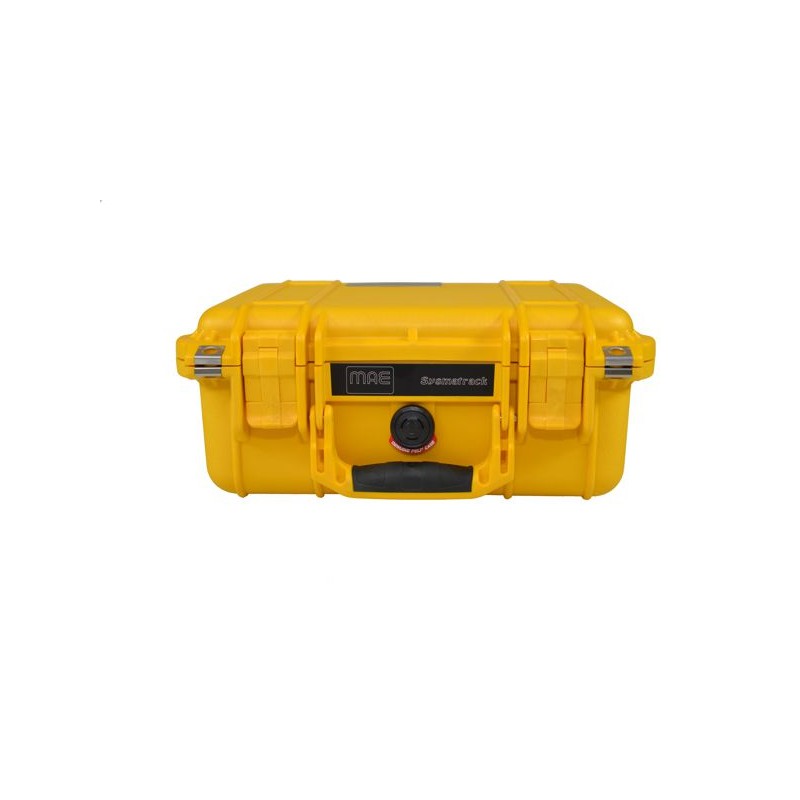

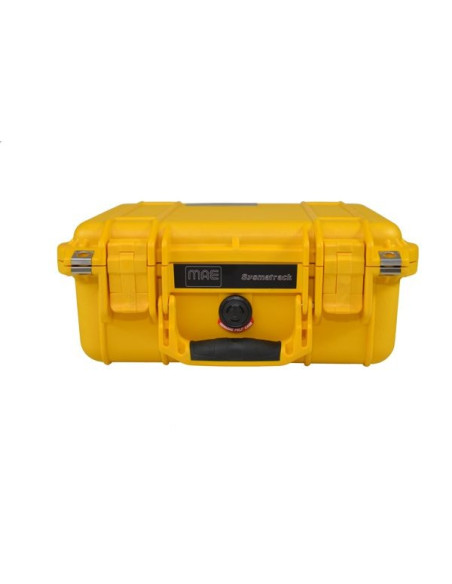

- Caja: caja de copolímero de polipropileno, válvula de presión ecualizadora, IP67

- Condiciones ambientales: -20/80 ° C

- Dimensiones: 33.9x39.5x15.2cm

- Peso: 6 kg

- Código del HS: 90158011

- Idioma de los documentos: italiano, inglés

Sistemas operativos compatibles: Windows XP, Windows Vista, versión Windows 7 de 32 bits

- Idioma: italiano, inglés (configuración)

- Actualización de software: compartido en línea
CPS1205 Cable serie para la prospección sísmica

Comida para llevar:

- Número: 12

- Espaciado: 5 m

- Parte inicial: 5 m

- Conectores: clip de Mueller

- Material: Inox AISI 304

- Diámetro: 12 mm

Cable:

- Conductores: cobre estañado 12x2x28AWG

- Aislador: TPE

- Sheat: pulido amarillo PUR

- Longitud: 36 m

Conector:

- Contactos: 26 chapados en oro sobre níquel

- Instalación: bayoneta de 3 puntos con 5 teclas de polarización

- Certificaciones: militares MILC-26482, JSS50813

Generales:

- Carrete de cable: estructura de hierro, carrete termoplástico resistente a golpes y cambios de temperatura

- Dimensiones: 320x210x402 mm

- Peso: 4,5 kg

- Código del HS: 85444190
