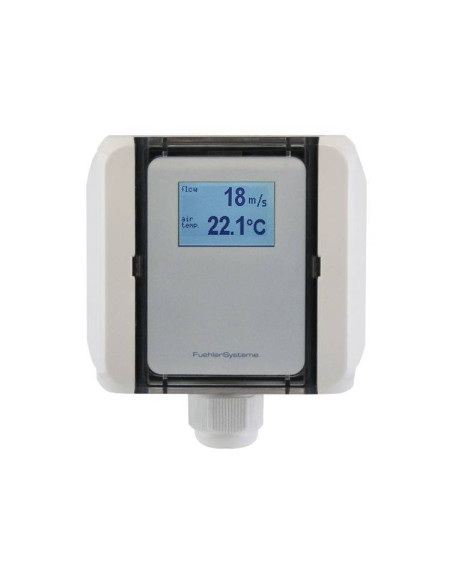

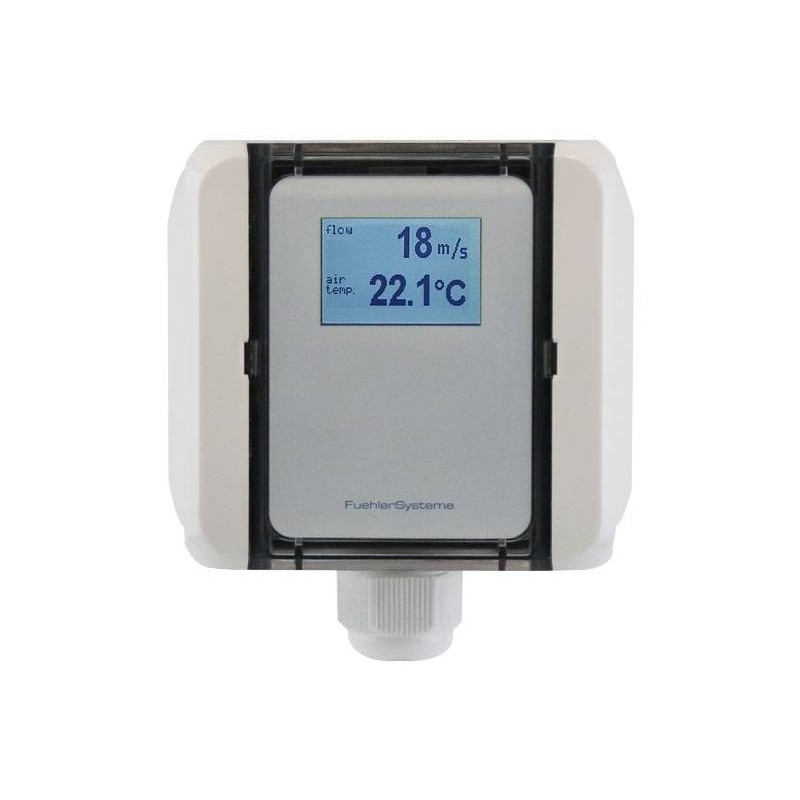

FS5021 Transmisor de Flujo de Aire para Ducto, volumen de flujo y temperatura, salida activa (0-10V o 4-20mA)

Ver más grande

FS5021 Transmisor de Caudal de Aire y Volumen de Aire + Temperatura en Conductos de Aire, (salida 0-10V o 4-20mA)

Referencia:

Fabricante: Fuehler Systeme

Condición: Nuevo

   - 0-20 m/s, 0...+50°C, 0-200.000 m³/h
   - 0-10 V, 4-20 mA
   - Pantalla LCD, relé
   - 5 escalas por dispositivo

Consulta este producto

Compartir en Facebook
Remove this product from my favorite's list.
Add this product to my list of favorites.
Imprimir

220,00 €

sin IVA

Cantidad

Elegir Modelo

Añadir a la lista de deseos

general
especificaciones
MATRIZ PARA PEDIDOS
Ficha técnica
Descargar

El Sensor mide:	Caudal y Volumen de Aire
Señal de Salida:	0-10 V o 4-20 mA
Alimentación:	24 Vdc
Sensor para uso en:	Interior

FS5021 Descargar (156.01k)

El transmisor de flujo FS5021 detecta el flujo de aire, el volumen de flujo y la temperatura en los conductos de ventilación. El transmisor convierte el resultado de la medición en una señal de salida lineal de 0-10 V o 4-20 mA para un procesamiento posterior.
Como opción, hay disponible un contacto de cambio libre de potencial y / o una pantalla LCD retroiluminada.
En el caso de dispositivos de visualización, el interruptor DIP puede usarse para cambiar al flujo volumétrico. Para esto, la sección transversal del canal, la geometría del canal y la profundidad de inmersión deben especificarse en el menú. El flujo de volumen se calcula a partir de la velocidad de flujo.
El contenido de la pantalla retroiluminada puede girarse por el menú en incrementos de 90 °. El valor real, el umbral de conmutación configurado, el estado del relé, los valores medidos MIN / MAX del intervalo seleccionado, etc. pueden leerse.
El sensor de flujo de aire funciona de acuerdo con el principio de medición calorimétrica y tiene 5 escalas libremente seleccionables, que pueden cambiarse simplemente según lo requiera la innovadora tecnología DIP-switch.
Además, se puede especificar el umbral de conmutación, la histéresis, etc.

Measuringprinciple	calorimetric measuring method
Measurementrangeflow	0-20 m/s
Scales	0-3 m/s, 0-5 m/s, 0-10 m/s, 0-15 m/s, 0-20 m/s
Measurementrangevolumeflow	0-200.000 m³/h (calculated)
Measurement range temp.	0...+50°C
Accuracy	±0,3 m/s + max. ±4% FS (@ 20°C, 45% r.H., 1013 mbar), ±0,5 K (@ 20°C, > 1 m/s)
Temperature dependency	±1% FS / 10 K
Long term stability	±1% FS/year, ±0,2 K/year
Response time (t90)	> 4 s @ 10 m/s
Running-in time	< 30 s at initial operation because of tempering
Output attentuation	5 s
Supply voltage	24 V AC/DC
Current consumption at 0-10 V	Ø 100 mA
Current consumption at 4-20 mA	< 140 mA
Current consumption at relay	< 120 mA
Analogue output 0-10 V	3-wire connection, min. load resistance 100 kOhm
Analogue output 4-20 mA	3-wire connection, max. RLoad(Ohm) = 300 Ohm
Alarm output	1 x potential-free change-over contact, 48 V, 1 A
Hysteresis	5% Span, adjustable with display devices
Electrical connection	screw terminals max. 1,5 mm²
Housing	Polycarbonate PC UL 94 V0 with hinge locks, color signal white similar to RAL 9003
Cable gland	PG11 high-strength cable gland with strain relief
Display	optional 2-line LCD-Display, to display the measured values on location
Material	Protection tube: stainless steel VA 1.4571
Protection type	Housing/electronic: IP65, Sensor: IP30
Protection class	III
Working range	0,3-20 m/s
Working temperature	-20...+60°C
Storage temperature	-20...+50°C

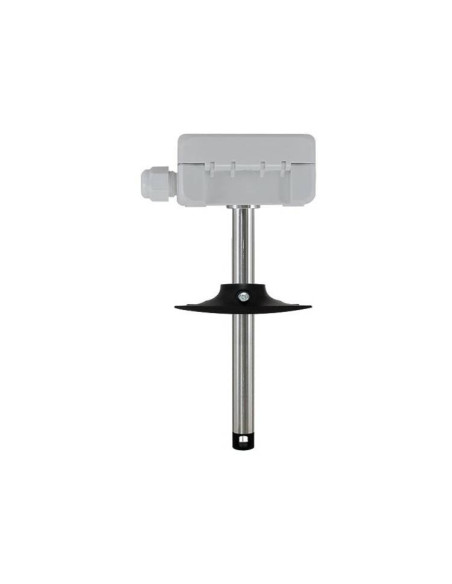

Installation	mounting flange (in scope of delivery)
Approvals	CE, EAC, RoHS
