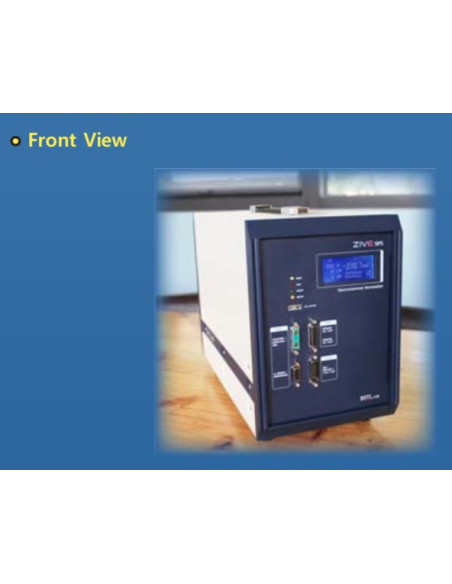

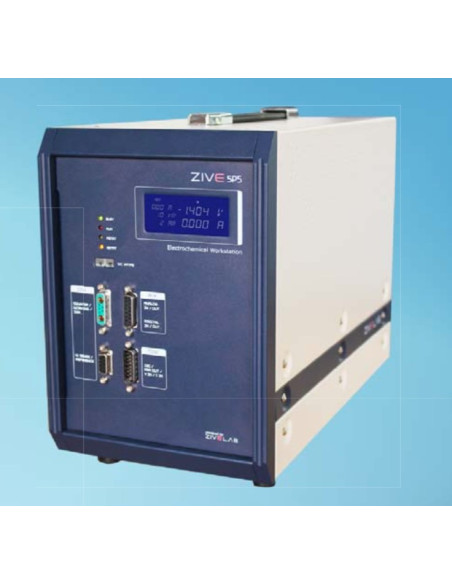

ZIVE SP5 Potenciostato + EIS 1MHz (Compliance: ±10V - Corriente Max.: ±5A, 1.5 fA)

El ZIVE SP5 está equipado con un Analizador de Respuesta de Frecuencia (FRA) para el sistema como estándar y proporciona mediciones de impedancia de alto rendimiento en el rango de frecuencia de 10 uHz a 1 MHz. La función ZRA (amperímetro de resistencia cero) puede medir máx. 5 amperios en la técnica de corrosión galvánica.
El sistema se suministra con cuatro (4) paquetes avanzados de software, que están catalogados por campos de aplicación. Con este paquete de software avanzado, el usuario puede ampliar la flexibilidad del ZIVE SP5

Características del sistema:
- Potenciostato / galvanostato / analizador de impedancia versátil y de alta calidad
- Tamaño compacto con funciones completas
- La función FRA para controlar una carga electrónica externa o el potenciostato / galvanostato de 3ª parte está disponible de serie
- 14 capacidades de técnicas de EIS que incluyen multisine
- Medición IR de interrupción de corriente / compensación IR (realimentación dinámica, positiva)
- Capacidad de pulso bipolar
- Prueba de pulso de voltaje o carga de pulso de corriente / descarga (GSM, CDMA, etc.), función de onda sinusoidal para la simulación de ondulación en el paquete de prueba de la batería y pulido de placas disponible
- Tiempo de muestreo de datos de alta velocidad
          - 50 usec / muestra en modo de ráfaga
          - 2 usec / muestra en modo rápido
          - 1 mseg / muestra en modo normal
- Modo de barrido rápido (5000 V / sec con muestreo de datos de 10 mV)
- 3 rangos de voltaje de medición / control y 12 rangos de corriente de medición / control
- Almacenamiento interno de 295,000 puntos de datos y experimento continuo independientemente de la falla de la PC
- Paquetes de software completos incluidos como estándar
          - Paquete de software de prueba de corrosión (COR)
          - Paquete de software de prueba EIS (EIS)
          - Paquete de software de análisis electroquímico (EAS)
          - Paquete de software de energía (BAT)
- Configuración multicanal disponible
- Actualización gratuita de software

Características de hardware:
- Rango de control de ± 10V @ 5Amp
- Amplios rangos de corriente (5 A a 50 pA) para diversas aplicaciones (los rangos de 500 pA y 50 pA son con ganancia)
- Operación independiente por FPGA con DSP
- FRA incorporado para medición de impedancia

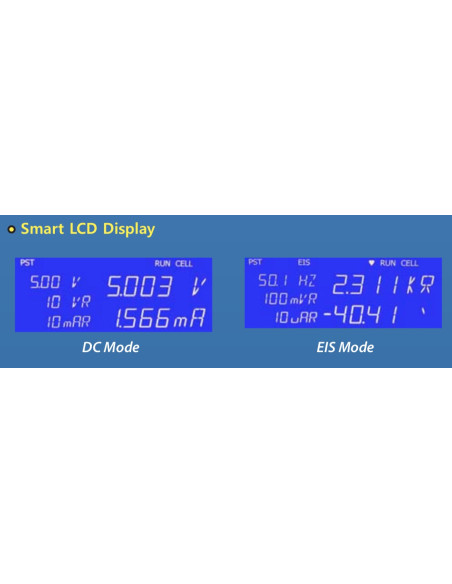

- Pantalla LCD inteligente
- Medidas simultáneas de 3 tensiones auxiliares
- Entrada de termopar de tipo K para medición de temperatura como estándar
- 1 salida analógica auxiliar
- 3 salidas digitales y 2 entradas digitales

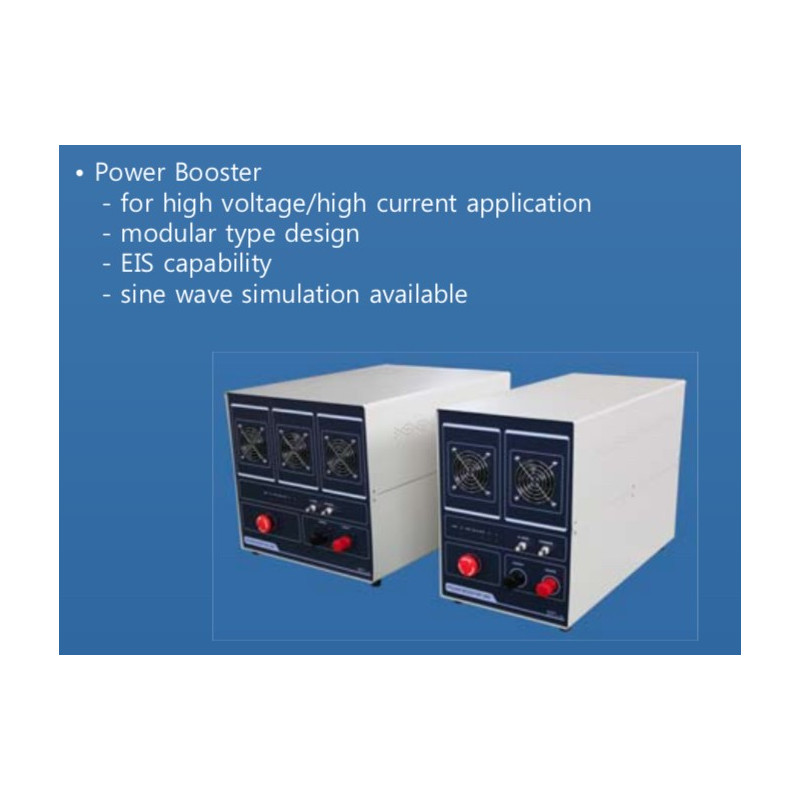

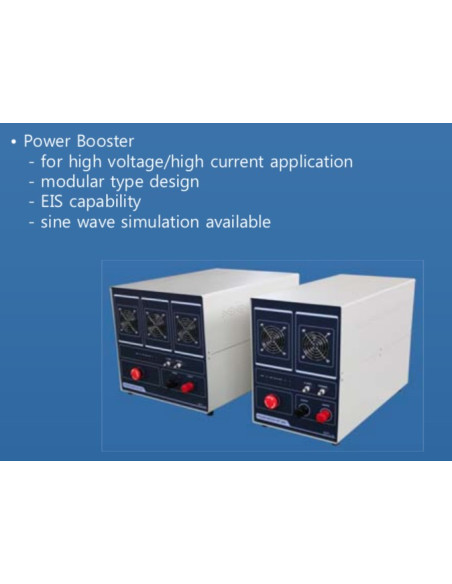

- Interfaz de refuerzo externo (serie ZB) para aplicaciones de alta corriente

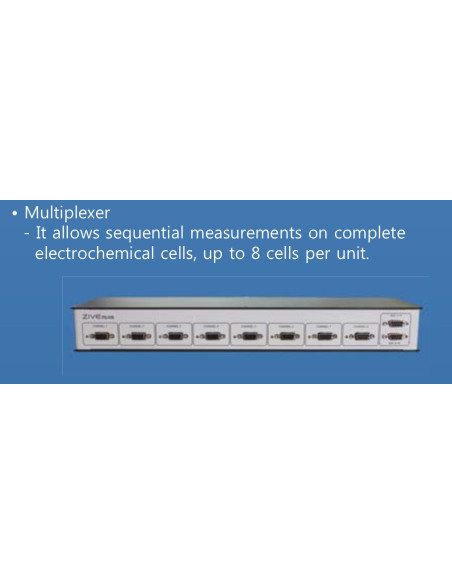

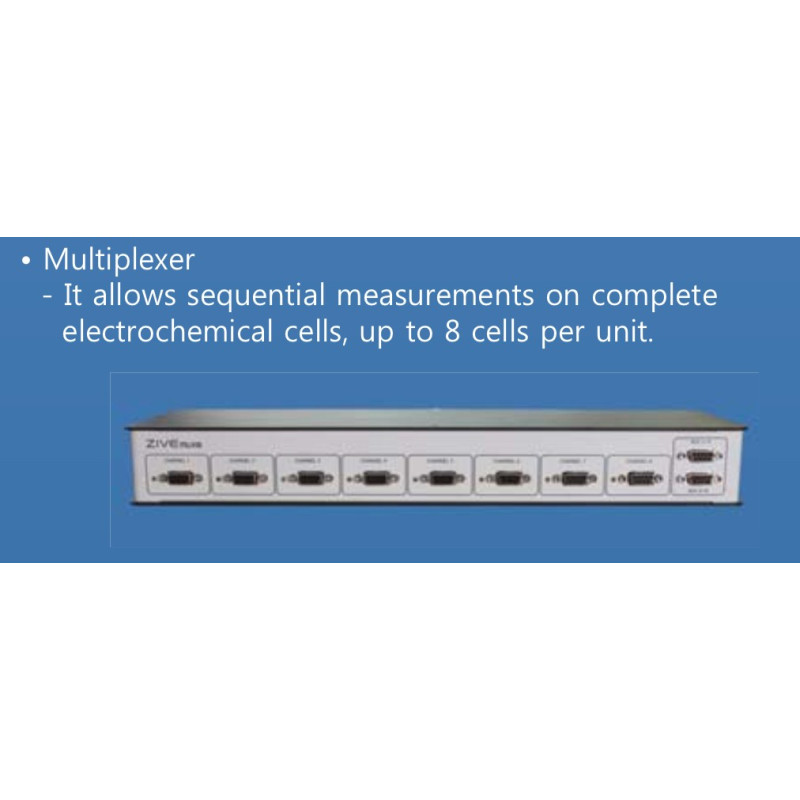

- Interfaz de multiplexor externo (serie MUX) para mediciones secuenciales en múltiples celdas electroquímicas

Versatilidad:

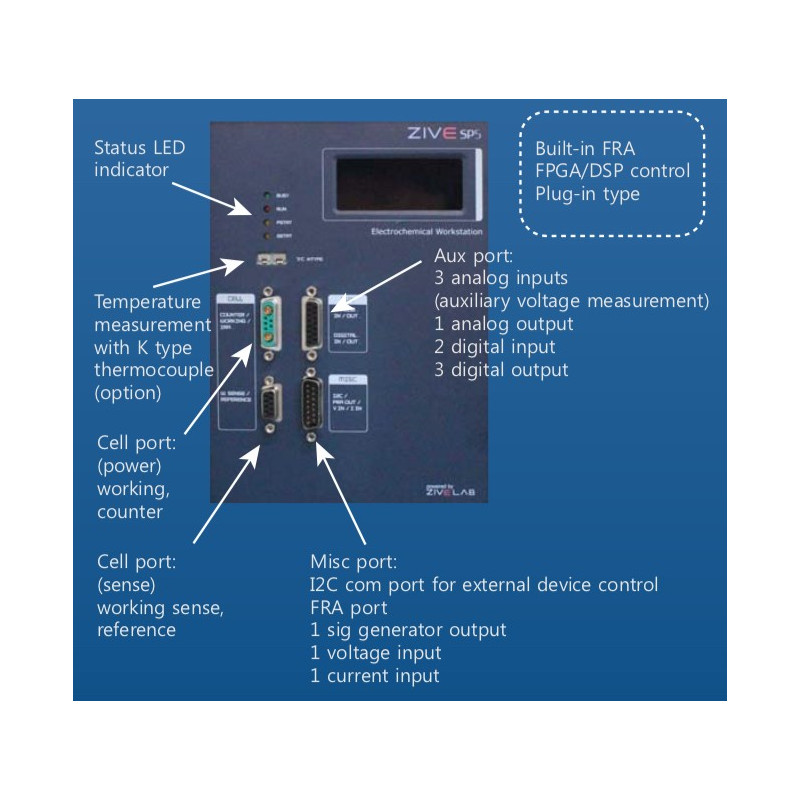

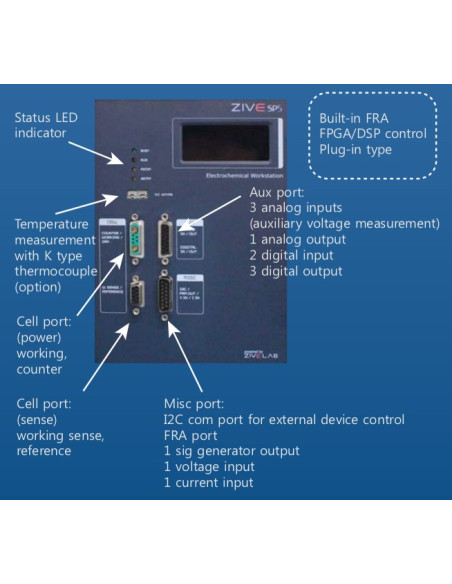

El sistema ZIVE SP5 viene con tres entradas analógicas adicionales (entrada de voltaje auxiliar) y 1 salida analógica junto con 3 salidas digitales y 2 entradas digitales, y una entrada de temperatura para termopar de tipo K. Ayudará al usuario a expandir el uso del instrumento.

Por ejemplo,
1. El usuario puede medir la tensión entre el electrodo de trabajo y el electrodo de referencia y, al usar 2 entradas analógicas adicionales (entrada de tensión auxiliar), el usuario también puede medir la tensión entre el electrodo de referencia y el contraelectrodo y entre el electrodo de trabajo y el contraelectrodo.
2. Con salida analógica, el sistema puede controlar la velocidad de rotación del rotador, la velocidad de flujo de MFC, etc. en una escala completa de ± 10V.
3. El usuario puede controlar el encendido / apagado de un dispositivo externo mediante la señal 3 DO (salida digital) y la señal 2 DI (entrada digital) desde un dispositivo externo se puede utilizar para la condición de corte.

Seguridad y mantenimiento:
1. Aunque la falla de comunicación ocurre entre PC y ZIVE SP5, el sistema continúa su experimento en el canal y guarda los datos en la memoria ZIVE hasta 295,000 conjuntos de puntos de datos. Una vez restaurada la comunicación, ZIVE transferirá automáticamente los datos guardados a la PC o el usuario podrá transferir los datos cuando lo desee. Esta función será altamente eficiente para un experimento prolongado.
2. El usuario puede definir una configuración de condición de seguridad ingresando sus propios niveles de seguridad para voltaje, corriente, temperatura, etc. Si el valor de medición excede este valor de configuración, el sistema se detendrá automáticamente para proteger el sistema y la celda.
3. Si el valor de control de voltaje o corriente es diferente del valor medido, el experimento se detendrá automáticamente para proteger la celda.
4. La función de calibración automática está disponible para la calibración del usuario.
5. Los parámetros de hardware y los datos de calibración se almacenan en el dispositivo
6. El sistema se controla desde una PC a través de USB.

Aplicación:
La estación de trabajo electroquímica ZIVE SP5 es ideal para la investigación de dispositivos de potencia de evaluación, como material de batería, pila de combustible, supercondensador y célula solar. Este sistema también puede usarse para investigación fundamental en electroquímica, desarrollo y aseguramiento de la calidad de nuevos sensores, corrosión / recubrimiento, etc.

• Baterías:

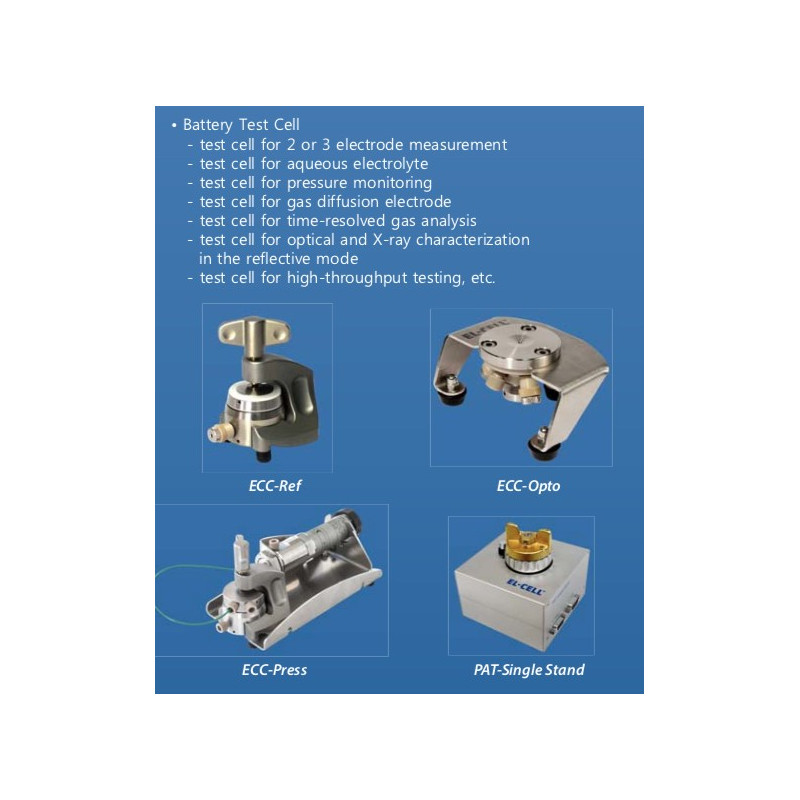

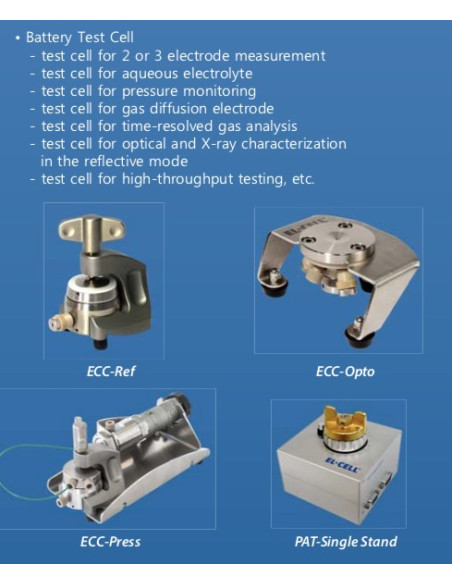

El sistema está muy bien adaptado para investigaciones sobre el comportamiento cíclico de la batería. Proporciona varios modos de control para el ciclo de la batería. Puede soportar la prueba EVS (espectroscopía de voltaje electroquímica) / GITT / PITT. Capacidad de pulso rápido para GSM, la prueba CDMA está incluida en el paquete de software de prueba de la batería. La función de medición de perfil de pulso para verificar la forma del pulso está disponible. Para la prueba de simulación de ondas, está disponible la carga / descarga de onda sinusoidal.

• Supercondensadores:


El ZIVE SP5 tiene un circuito de potenciostato rápido con adquisición de datos de alta velocidad (50 usc / punto, modo de ráfaga). Esta función es muy aplicable a las pruebas de supercondensadores. La capacidad de carga / descarga se usa para esta aplicación.

• Placas solares:


El desarrollo y la producción de placas solares requieren una gran cantidad de pruebas de materiales y dispositivos para mejorar la eficiencia y unir celdas individuales para la construcción de paneles. El ZIVE SP5 es la mejor solución para la caracterización de células fotovoltaicas. Con los sistemas AI, AO, DI y DO, el sistema puede monitorear la señal de otros dispositivos y también controlarlos.

• Pilas de combustible:

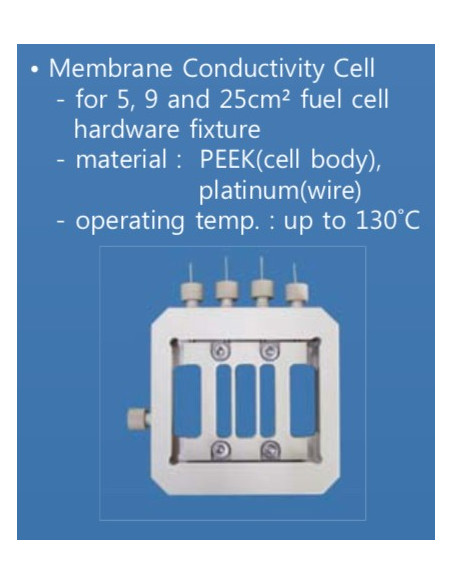

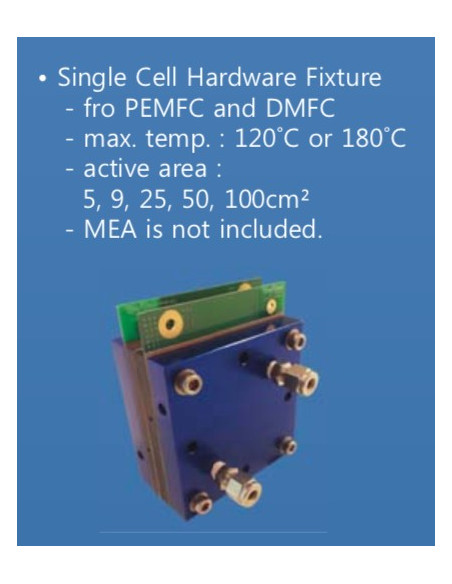

El ZIVE SP5 es ideal para caracterizar las celdas de combustible y el mecanismo de proceso anódico / catódico en el grado de desarrollo e investigación. Este sistema se puede usar directamente para PEMFC, DMFC y DEFC, etc. El FRA puede controlar una carga electrónica externa para la medición de EIS de la celda de combustible. Mediciones de la curva I-V en un rango completo de corriente disponible (la opción de rango automático está activa durante el escaneo I-V para garantizar la medición con una resolución continuamente alta).

• Corrosión:


El sistema es adecuado para medir bajas tasas de corrosión y pruebas de EIS para evaluar la corrosión. La función ZRA se suministra para la medición de corrosión galvánica.

• Sensores:


El ZIVE SP5 se puede utilizar para la investigación de sensores utilizando chips de ADN o electrodos serigráficos. El rango de corriente mínimo del sistema es de 50 pA (con ganancia). La voltametría cíclica, la cronoamperometría y la medición de EIS se pueden utilizar para esta aplicación.

• Electroquímica general:


El ZIVE SP5 también es adecuado para el desarrollo de bioinvestigación, estudios cinéticos de transferencia de electrones y análisis electroquímico de compuestos a bajos niveles de trazas, donde el análisis de impedancia y DC multicanal es beneficioso para proporcionar un alto rendimiento de los resultados.
