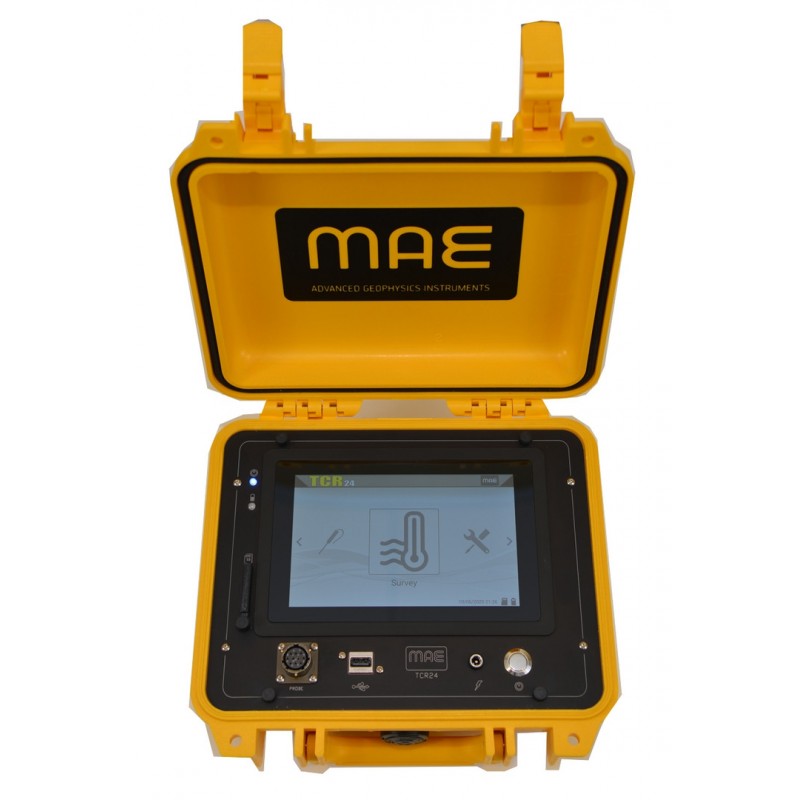

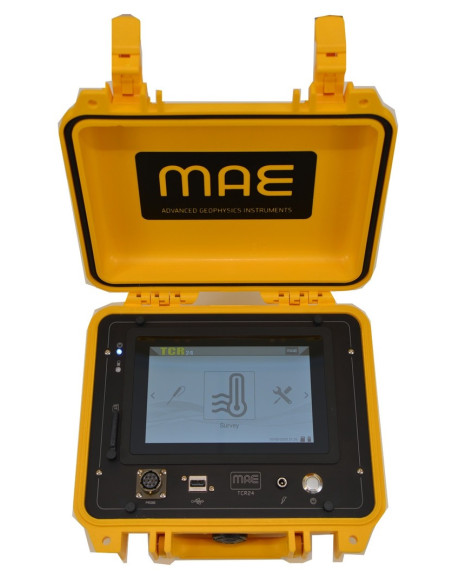

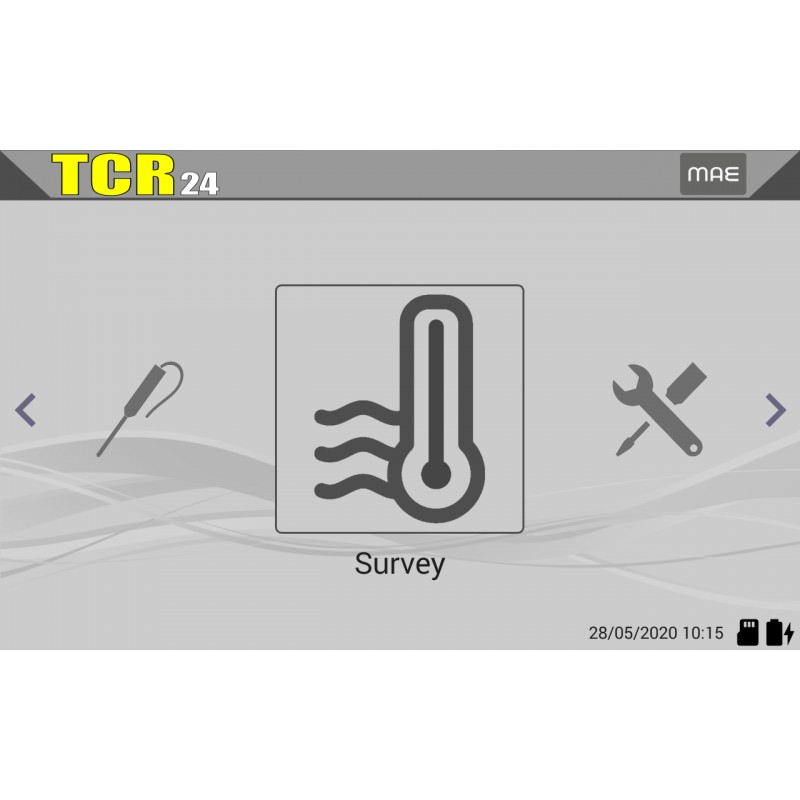

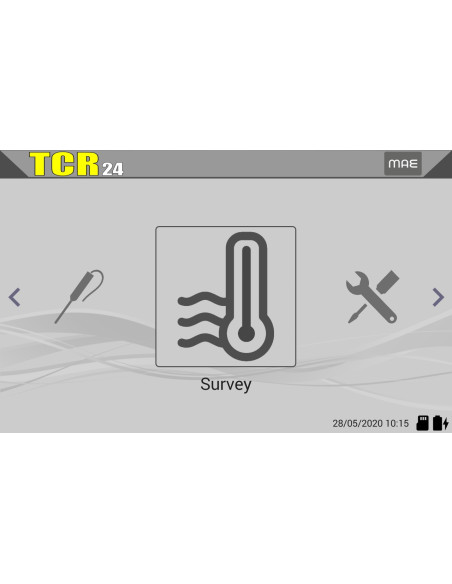

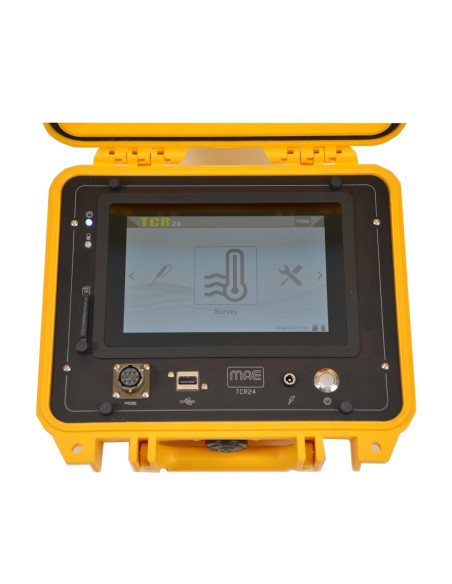

TCR24 SISTEMA DE ADQUISICIÓN DE DATOS PARA LA CONDUCTIVIDAD TÉRMICA DEL SUELO

El método de medición utilizado se basa en la "técnica del sensor inestable" que utiliza una sonda (también llamada aguja térmica), que utiliza un cable calefactor y un sensor de temperatura.
La sonda se introduce en el suelo y a partir de su respuesta al someterse a un ciclo de calentamiento durante unos minutos, es posible calcular la resistividad térmica (o su contrario, la transmisión de calor).

El principio de medida se basa en una característica peculiar de un curso de calor rectilíneo (el cable calefactor de la sonda). Después de un breve período de transición, el aumento de la temperatura depende solo de la potencia de calentamiento y la transmisión de calor del medio.
Una vez que se conoce el primero, se puede calcular el segundo.
Las principales aplicaciones de esta técnica consisten en probar cables de alta tensión y conductos de calefacción.

General
Cantidad de canales: 2
Fuente de alimentación: paquete de batería interna de iones de litio de 12 V CC 10000 mAh
Consumo de energía medio de adquisición: 350 mA (pantalla de 150 mA apagada)
Condiciones ambientales: Temperatura (° C): - 20 a 80; Humedad (RH): 0-90%
Conexiones: USB

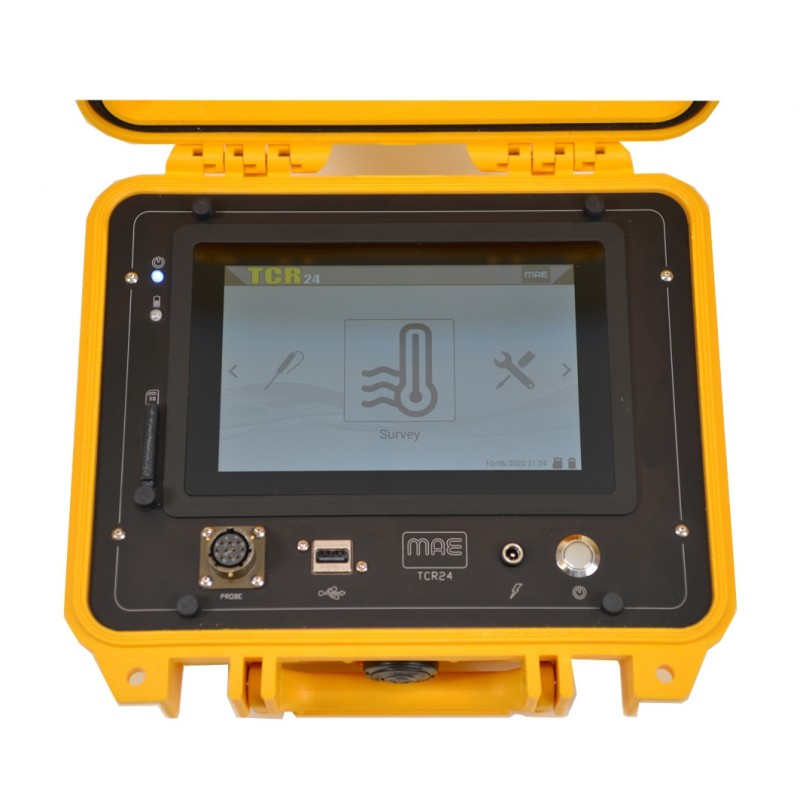

Monitor: pantalla táctil capacitiva TFT-LCD de 7 ”, 1280x800
Almacenamiento de datos: memoria SD hasta 16 GB
Caja: polipropileno, válvula de presión automática, IP67
Dimensiones: cm 225 x 270 x 107
Peso: 2,6 kilogramos

Adquisición de Datos
Resolución del convertidor A / D: 24 bits
Resolución de medición temporal: 25 ms
Intervalo de medición: 300-1020 s

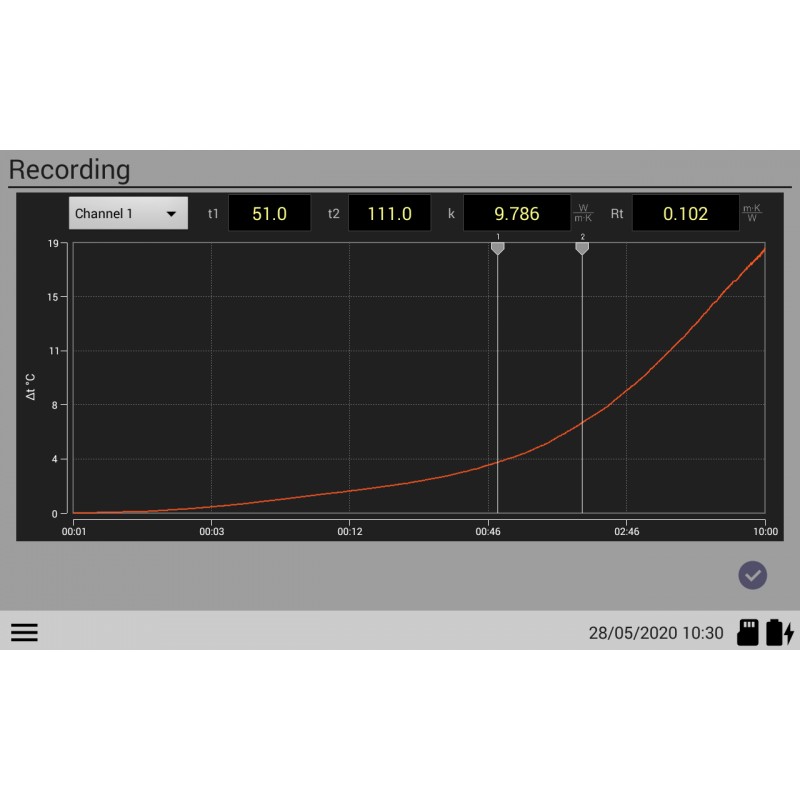

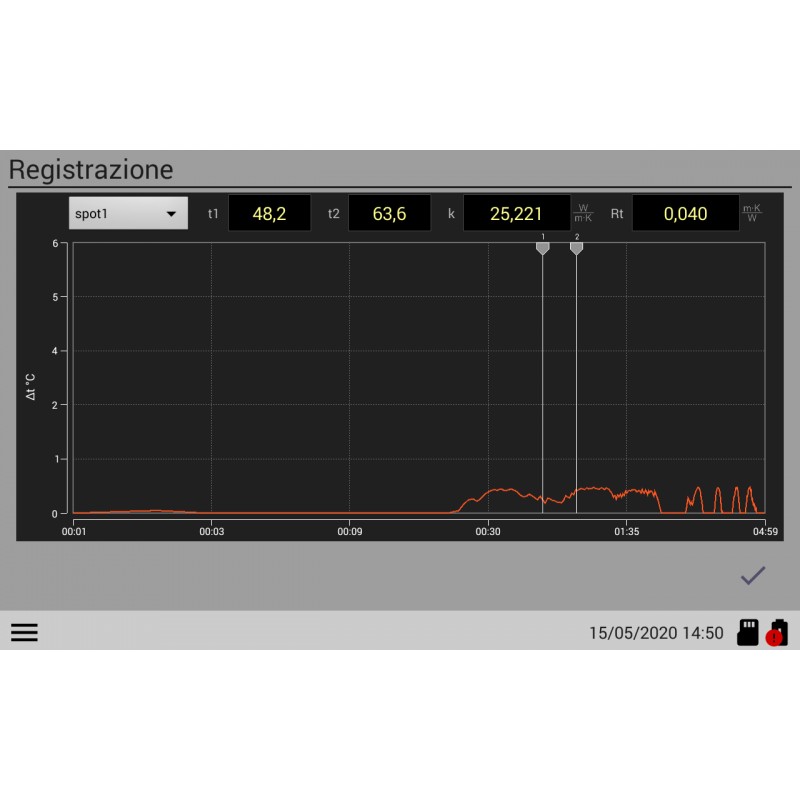

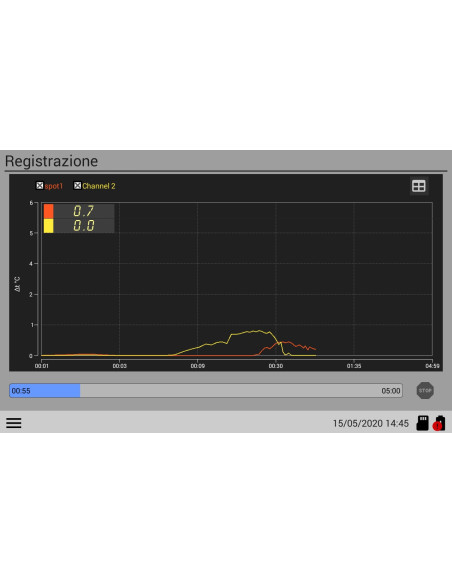

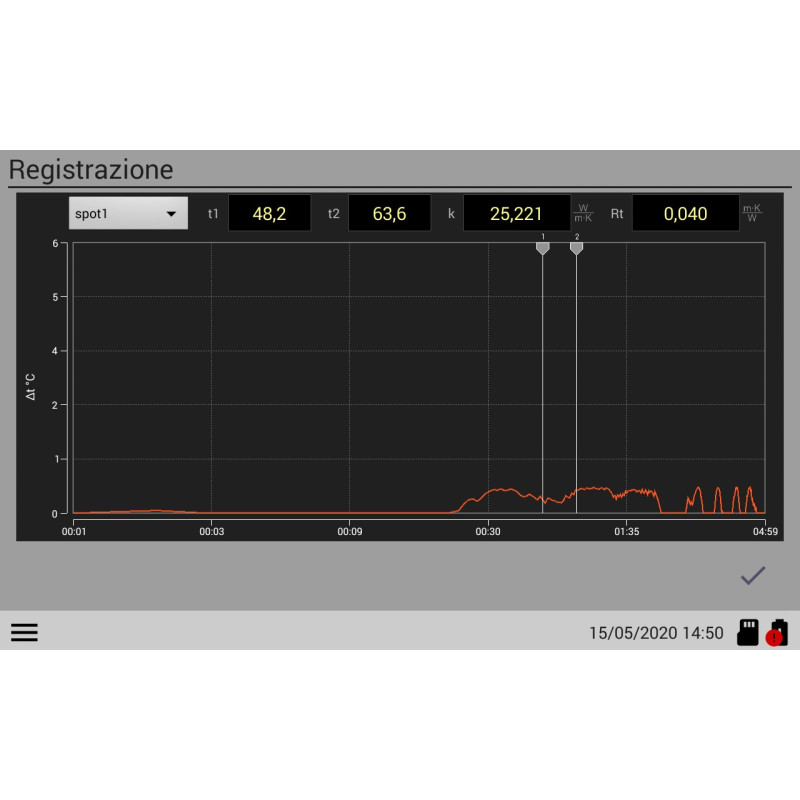

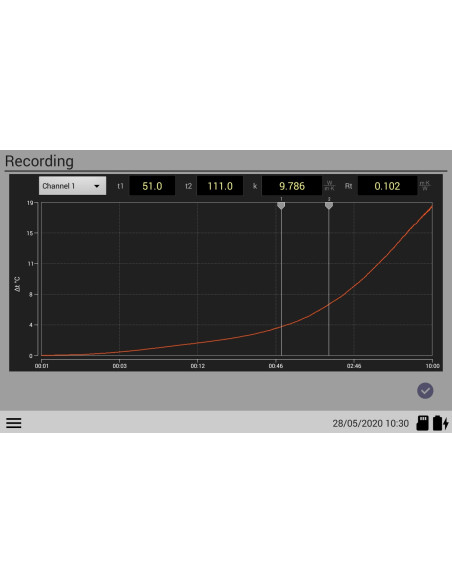

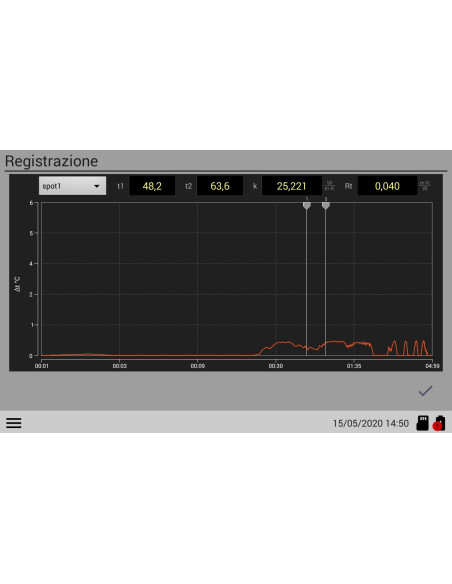

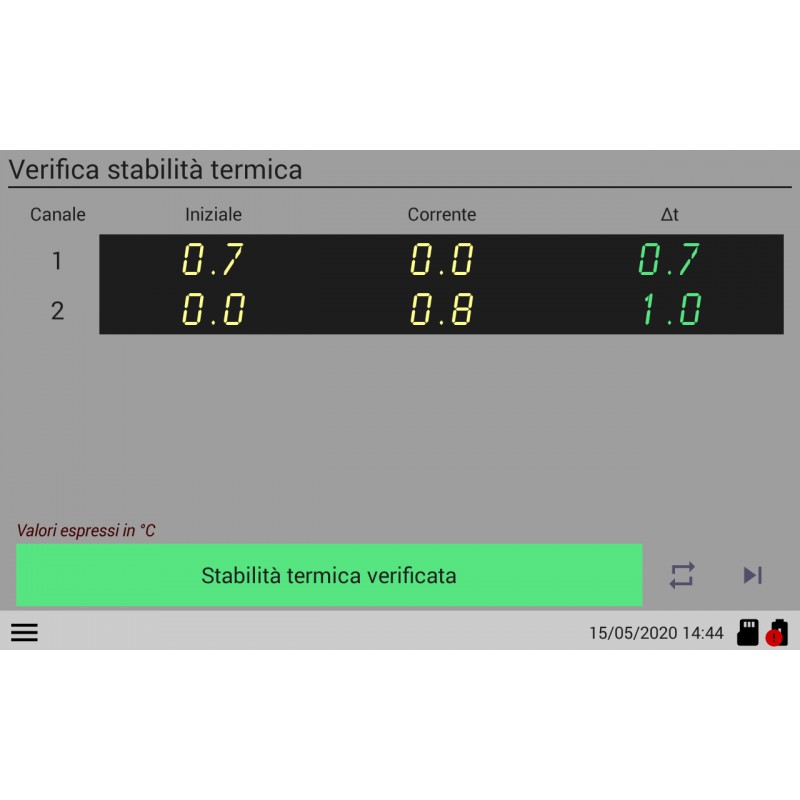

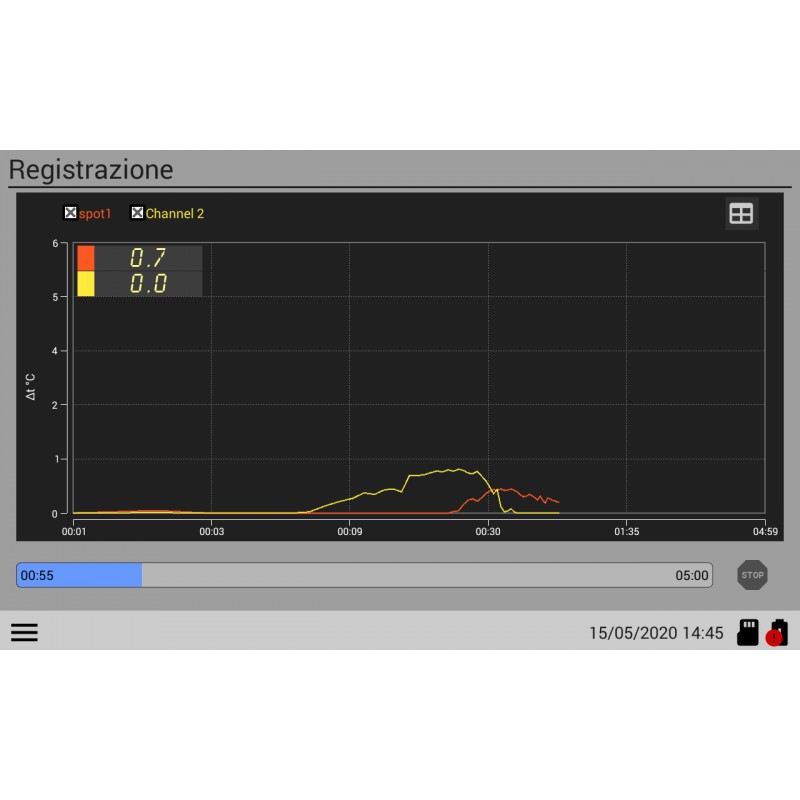

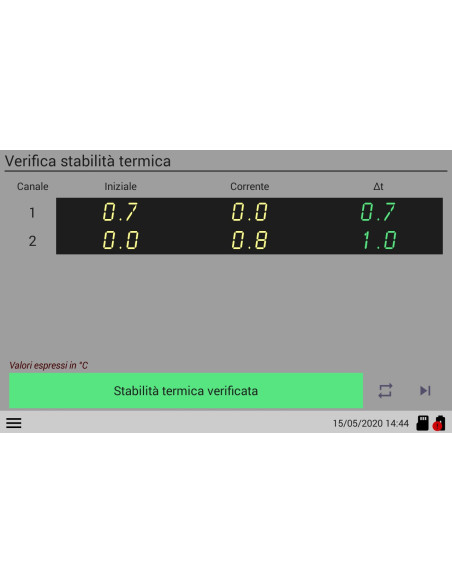

Los datos adquiridos se pueden examinar directamente en el sitio, al final de la fase de adquisición regulada automáticamente por el dispositivo y se expresa gráfica y numéricamente en vatios / (metros x kelvin) donde: vatios = unidad de potencia; metro = unidad de distancia; kelvin = unidad de temperatura.

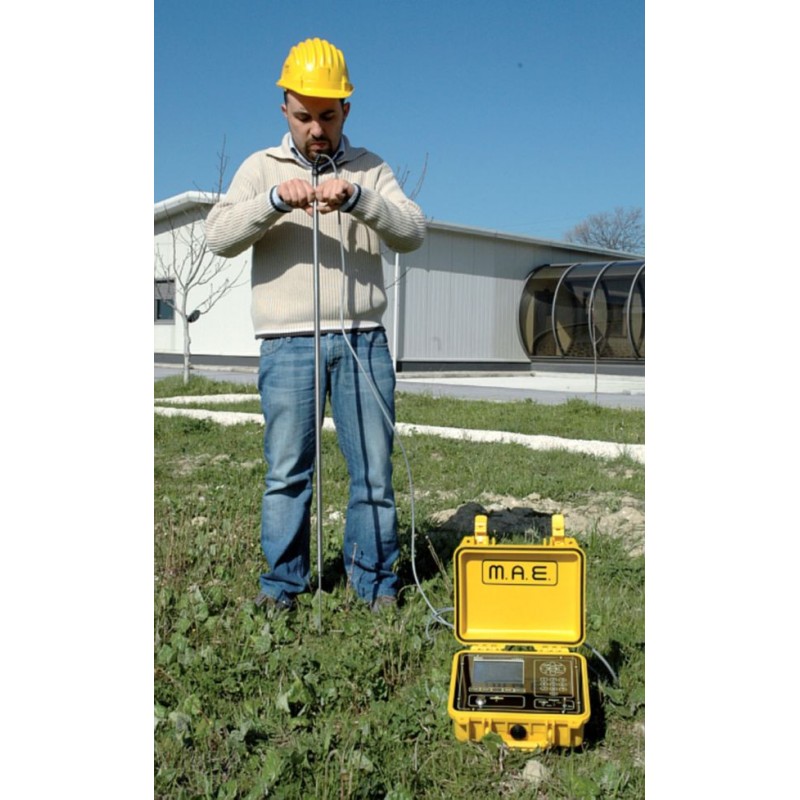

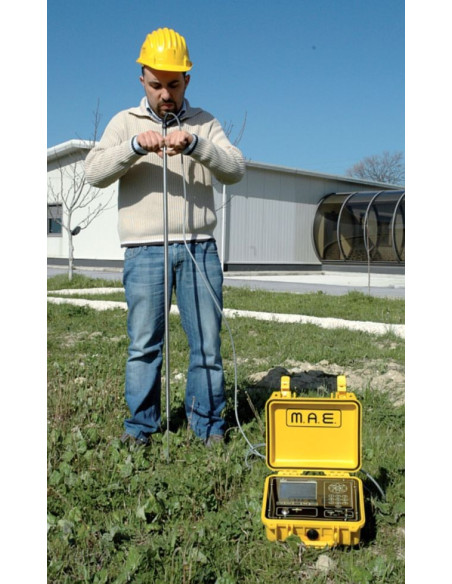

Operativamente, se realiza un agujero en el suelo mediante taladro común (no suministrado) y un punto de perforación de 20 mm de diámetro con varilla prolongada (suministrada).
A continuación, se introduce la sonda en el orificio y, presionando ligeramente, se fija la punta de la sonda en el suelo a unos 20 cm, para obtener el mejor acoplamiento con el suelo.
La adquisición de datos se inicia presionando un botón, es administrada automáticamente por el instrumento y dura unos segundos.
Los datos numéricos y gráficos se almacenan en la memoria SD y luego se elaboran con el software CTLAB dedicado que se suministra junto con el instrumento.

Transmisión de calor de algunos tipos de suelos:
- Rocas sueltas secas: +/- 1,5 W / m K
- Grava, arena, nivel freático: 1,8 2,4 W / m K
- Granito: 3.4W / m K

Accesorios suministrados:

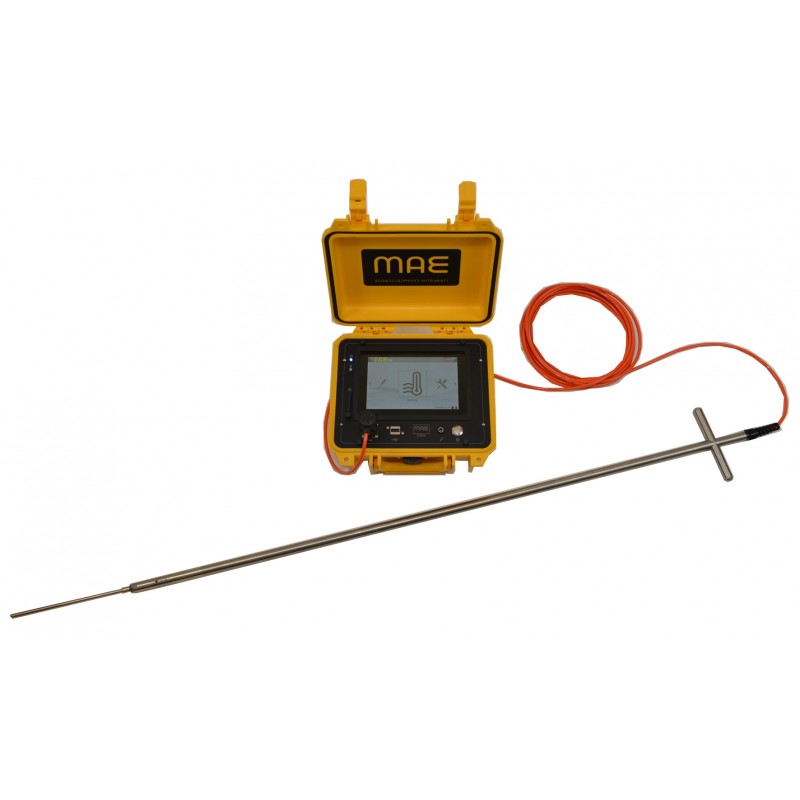

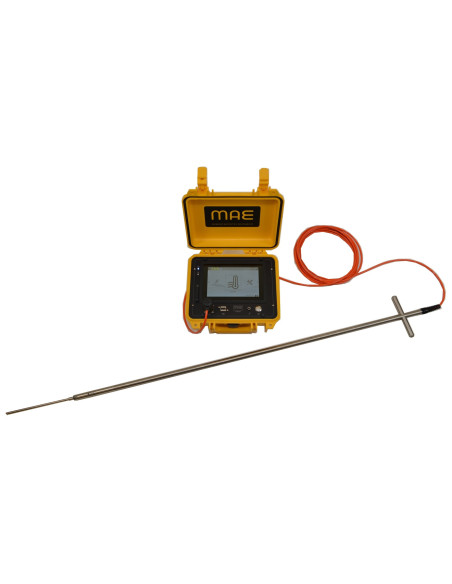

- Sonda CTS120 L = 120 cm.
- Estuche de aluminio para la sonda + punta
- Punta de perforación de 120 cm para el suelo
- memoria SD
- Cargador de batería
- Flycase para sonda y punta de perforación
- Software TC Reader
